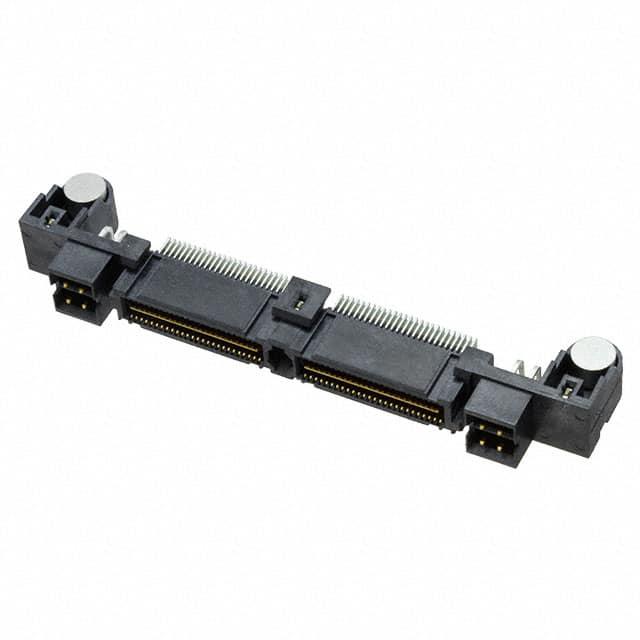

QMS-052-01-SL-D-RA-PC4

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 104pin 10mm 8.12mm 250nm 金 贴片安装,通孔安装 68.5mm(长度)*16.03mm(高度)
供应商型号: 200-QMS05201SLDRAPC4
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMS-052-01-SL-D-RA-PC4

QMS-052-01-SL-D-RA-PC4概述


    产品简介


    QMS-XXX-XX-XX-D-RA-XX-XXX-XX 电子元器件
    QMS-XXX-XX-XX-D-RA-XX-XXX-XX 是一款双排直角插头装配件,主要用于高密度连接的应用场景。此组件适用于多种工业和消费电子产品,如通信设备、医疗设备和计算机硬件等。它提供高性能的信号传输能力和卓越的电气特性,是现代电子系统不可或缺的一部分。

    技术参数


    - 尺寸和重量
    - 外形尺寸:0.635 mm 双排直角插头装配件
    - 最大侧摆:2 mm(典型值)

    - 电气特性
    - 额定电压:未明确说明
    - 额定电流:未明确说明

    - 材质
    - 绝缘体:LCP(液态结晶聚合物),黑色
    - 接触件、电源引脚和接地平面:磷青铜
    - 对重:黄铜
    - 金属导向柱:锌

    - 兼容性
    - 尾部接线方式:0.062 in 或 0.093 in 板端
    - 表面处理:可选不同厚度的金和锡镀层
    - 包装方式:带和卷带包装(TAPE & REEL)
    - 封装
    - 带Kapton垫片(仅适用于2和4行)
    - 金属导向柱(可选)
    - 各种接触区域的镀层选项


    产品特点和优势


    QMS-XXX-XX-XX 以其独特的双排设计提供了高密度布线的能力,能够在有限的空间内实现高效的数据传输。其采用的磷青铜材料确保了良好的导电性和耐用性,而金属导向柱则进一步提升了连接的稳定性。此外,多种表面处理选项使得该组件能够适应不同的应用需求,提高可靠性并延长使用寿命。

    应用案例和使用建议


    - 应用场景:该组件广泛应用于通讯设备、计算机主板、医疗设备和其他需要高密度连接的设备中。

    - 使用建议:根据具体应用场景选择合适的引脚数量和镀层类型。在安装过程中,注意检查每个连接点是否牢固,以确保最佳的电气性能。

    兼容性和支持


    - 兼容性:该组件支持多种不同类型的电路板,可应用于不同标准的插座中。
    - 技术支持:制造商提供详细的安装指南和技术支持,帮助用户快速解决问题并保证系统的稳定运行。

    常见问题与解决方案


    - 问题1: 安装时尾部接线松动。
    - 解决方案: 确认接线是否正确插入,并使用适当的工具压紧。

    - 问题2: 连接不稳定。
    - 解决方案: 检查所有接触点是否有足够的压力,并确保接触件表面无污渍或氧化。

    总结和推荐


    QMS-XXX-XX-XX 在高密度连接方面表现出色,提供了可靠的数据传输能力,并具备良好的适应性和稳定性。尽管部分技术参数未明确提及,但其广泛的应用范围和多样化的选项使其成为许多电子设备的理想选择。因此,我强烈推荐该产品用于需要高密度连接的场合。

QMS-052-01-SL-D-RA-PC4参数

参数
触头镀层
板上高度 8.12mm
针脚数 104pin
接合堆叠高度 10mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
排数 2
长*宽*高 68.5mm(长度)*16.03mm(高度)
安装方式 贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QMS-052-01-SL-D-RA-PC4厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QMS-052-01-SL-D-RA-PC4数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QMS-052-01-SL-D-RA-PC4 QMS-052-01-SL-D-RA-PC4数据手册

QMS-052-01-SL-D-RA-PC4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 32.549 ¥ 275.039
10+ $ 30.2508 ¥ 255.6193
48+ $ 27.72 ¥ 234.234
120+ $ 21.966 ¥ 185.6127
264+ $ 18.8475 ¥ 159.2614
504+ $ 15.8235 ¥ 133.7086
库存: 16
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 275.03
