ZSS-136-01-G-D-530

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC

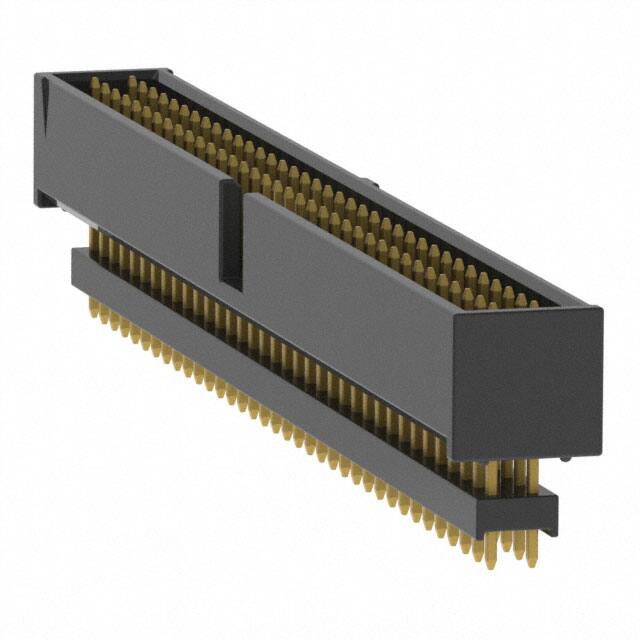

产品描述: Elevated,Header,Push-Pull 2 72pin Male Pin 通孔安装 95.25mm(长度)*9.27mm(高度)
供应商型号: UA-ZSS-136-01-G-D-530
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ZSS-136-01-G-D-530

ZSS-136-01-G-D-530概述


    产品简介


    本产品系列为Samtec的TSS、HTSS和ZSS系列连接器,旨在提供高效、可靠的连接解决方案。这些连接器设计用于广泛的应用领域,如通信设备、工业自动化、计算机外围设备以及消费电子产品。它们具备双排直插式(D)、双排表面贴装(DV)及双排直角(D-RA)等多种款式,以满足不同的安装需求。

    技术参数


    | 参数 | 值 |

    | 接触点间距 | 2.54mm (0.100") |
    | 绝缘材料 | 黑色玻璃填充聚酯(TSS, ZSS),自然PCT(HTSS)|
    | 绝缘电阻 | ≥5000 MΩ |
    | 端子材料 | 磷青铜 |
    | 镀层 | 金镀层(Au)或锡镀层(Sn)覆盖镍层(50 μ" (1.27 μm))|
    | 工作温度范围 | 金镀层:-55°C至+125°C;锡镀层:-55°C至+105°C |
    | 阻燃等级 | UL 94V-O |
    | 耐压值 | 1000 VRMS |
    | RoHS 符合性 | 是 |

    产品特点和优势


    1. 双排连接方式:支持多种安装方式,如直插式(D)、表面贴装(DV)及直角安装(D-RA),提供了灵活性。
    2. 高绝缘性能:具有≥5000 MΩ的绝缘电阻,确保安全可靠的电气连接。
    3. 宽温度适应性:金镀层可工作在极端温度条件下(-55°C到+125°C),适应多种严苛环境。
    4. 阻燃材料:采用UL 94V-O认证的阻燃材料,符合国际安全标准。
    5. 多种连接选择:提供多种连接选项,适用于不同尺寸和类型的电路板。

    应用案例和使用建议


    这些连接器广泛应用于各类通信设备、工业控制系统及计算机外设。例如,在一个数据中心网络交换机中,TSS系列连接器可以用于高速数据传输的内部接线。使用时应注意以下几点:
    1. 机械稳定性:对于金或选择性镀金连接器的应用,建议使用机械板夹以提高机械稳定性。
    2. 环境适应性:在极端温度环境中,优先考虑金镀层版本以保证可靠性。
    3. 安装精度:在表面贴装过程中,注意保持引脚共面性(最大0.15mm)。

    兼容性和支持


    - 这些连接器可以与SSW、SSQ、ESW、ESQ、SSM和BCS系列匹配。
    - 提供波峰焊接和选择性回流焊接两种组装方式。
    - 如需更多技术支持,可联系ipg@samtec.com获取更多信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 引脚共面性不良 | 与IPG@samtec.com联系,询问是否有更薄的钢网选项。|
    | 安装后出现接触不良 | 检查是否正确对齐并施加适当压力。 |
    | 高温环境下接触不良 | 更换为金镀层版本。 |

    总结和推荐


    综上所述,Samtec的TSS、HTSS和ZSS系列连接器在提供可靠连接的同时,兼具高度灵活性与广泛的适用性。特别是对于需要承受极端环境条件的应用场景,金镀层版本的表现尤为出色。总体而言,这款产品适合各种需要稳定、高效连接的场合,强烈推荐使用。

ZSS-136-01-G-D-530参数

参数
颜色 -
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 -
针脚数 72pin
类型 Elevated,Header,Push-Pull
长*宽*高 95.25mm(长度)*9.27mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
