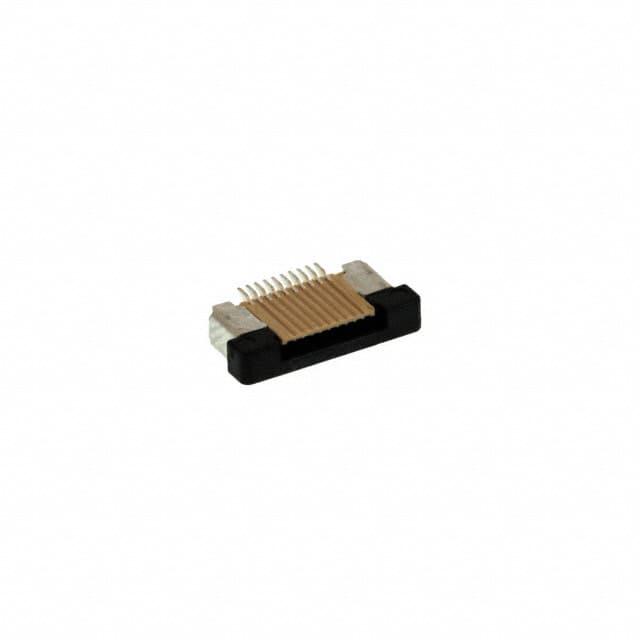

ZF5S-10-01-T-WT-K-TR

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距10p FPC插座 排母, ZF5S系列, 表面
供应商型号: 3550738
供应商: 海外现货
标准整包数: 1

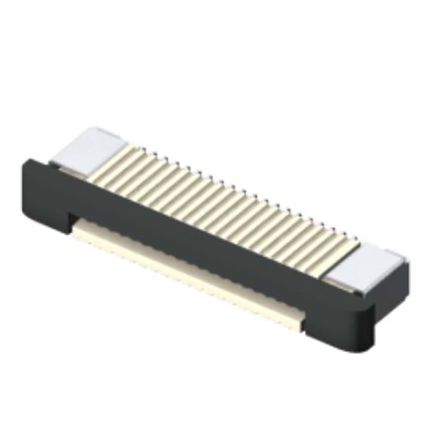

SAMTEC FFC/FPC连接器 ZF5S-10-01-T-WT-K-TR

ZF5S-10-01-T-WT-K-TR概述


    产品简介


    ZF5S-XX-XX-X-WT-X-XX是一款零插入力(Zero Insertion Force, ZIF)连接器,适用于0.5毫米间距的线缆组装。这种连接器广泛应用于电信设备、数据传输系统、计算机外围设备和其他需要高密度互连的场合。ZF5S-XX-XX-X-WT-X-XX提供多种位数选择,从4位到50位不等,以满足不同应用的需求。

    技术参数


    | 参数 | 规格 |

    | 接插次数 | 无 |
    | 引脚风格 | -01: 使用 C-297-01-T;
    -02: 使用 C-297-03-T;
    -03: 使用 C-297-02-T 和 C-297-04-T |
    | 镀层规范 | -T:纯锡,亚光表面 |
    | 焊接引脚 | 使用 WT-60-01-T |
    | 选项 | -K:聚酰亚胺垫片(仅在-03引脚风格中不适用)|
    | 包装 | 标准包装为管式;
    带卷包装(-TR);
    整盘卷式(-FR) |

    产品特点和优势


    1. 零插入力设计:显著减少插拔时对连接器的机械应力,延长使用寿命。
    2. 可选聚酰亚胺垫片:提高电气稳定性,增强抗干扰能力。
    3. 高密度互连:支持从4到50个位置的选择,适合空间受限的应用场景。
    4. 纯锡镀层:提供更好的抗氧化和焊接性能,确保长期稳定运行。
    5. 多样的封装形式:支持管式、带卷和整盘卷式封装,便于生产和运输管理。

    应用案例和使用建议


    应用案例
    ZF5S-XX-XX-X-WT-X-XX连接器常用于工业自动化控制系统、网络通信设备和服务器。例如,在工业自动化控制系统中,它们被用于传感器和执行器之间的信号传输。
    使用建议
    - 在安装前仔细检查每个插针的位置,确保它们正确插入。
    - 确保焊接过程中温度均匀,避免过热损坏连接器。
    - 对于高密度应用场景,可以考虑使用聚酰亚胺垫片以提高电气稳定性。

    兼容性和支持


    该连接器支持与标准尺寸和类型的电线电缆兼容。厂商提供了详细的技术支持文档,并通过官方网站提供SPES(Samtec Packaging Efficiency Standards)标准的详细说明,帮助客户进行高效生产和组装。

    常见问题与解决方案


    1. 问题:插针插入困难
    - 解决方法:检查插针是否正确对齐,确保零插入力机制正常工作。
    2. 问题:连接不稳定
    - 解决方法:确认焊接引脚正确安装,并重新检查焊接质量。
    3. 问题:镀层受损
    - 解决方法:建议返厂处理,确保连接器的镀层完好无损。

    总结和推荐


    总体来看,ZF5S-XX-XX-X-WT-X-XX连接器具有优良的性能和广泛的适用范围,尤其适用于高密度、紧凑型应用。其零插入力设计不仅提升了用户体验,还延长了连接器的使用寿命。因此,对于需要高可靠性连接的应用场合,我们强烈推荐使用此款连接器。

ZF5S-10-01-T-WT-K-TR参数

参数
间距 500μm
端接 焊盘
针脚数 10pin
外壳颜色 自然色
扁平柔性类型 FFC
连接器/触头类型 底部
板上高度 2.1mm
触头镀层
额定电流 1.8A
长*宽*高 10.65mm(长度)*5.66mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZF5S-10-01-T-WT-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF5S-10-01-T-WT-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF5S-10-01-T-WT-K-TR ZF5S-10-01-T-WT-K-TR数据手册

ZF5S-10-01-T-WT-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.7966
50+ ¥ 9.6737
100+ ¥ 9.501
500+ ¥ 9.501
1000+ ¥ 9.501
库存: 51
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.79
