TSW-120-07-T-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距20p单排排针 板对板连接器, TSW系列, 直角, 通孔安装
供应商型号: 200-TSW12007TS
供应商: Mouser
标准整包数: 1

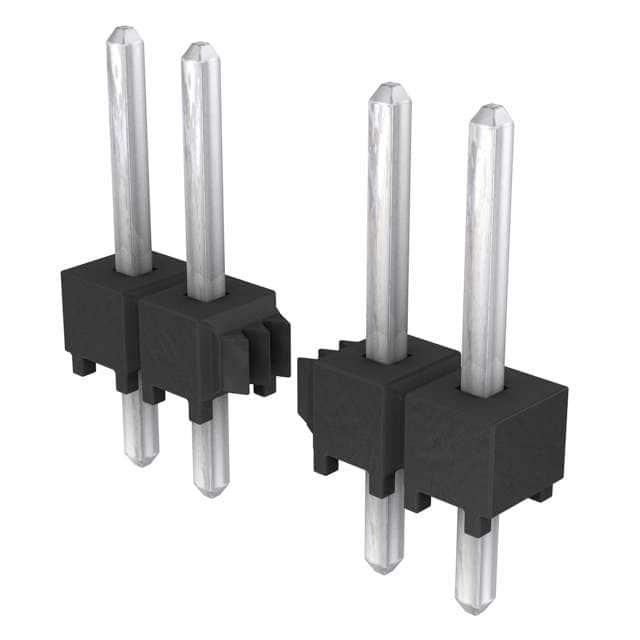

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-120-07-T-S

TSW-120-07-T-S概述

    电子元器件技术手册:Samtec TSW/HTSW系列

    产品简介


    Samtec公司的TSW和HTSW系列是高密度互连解决方案,专为需要高性能、可靠连接的应用而设计。这些电子元器件主要用于垂直和水平板对板连接、线缆对板连接,适用于广泛的应用领域,如工业自动化、通信设备、医疗设备和消费电子等。

    技术参数


    - 引脚间距:0.100英寸(2.54毫米)和0.200英寸(5.08毫米)
    - 引脚配置:单行、双行和三行
    - 电流承载能力:每针5.2安培至6.3安培(根据连接对象不同有所变化)
    - 电压等级:与特定连接器组合后可达550伏交流
    - 温度范围:金镀层为-55°C至+125°C,锡镀层为-55°C至+105°C
    - 材料:绝缘体采用黑玻璃填充聚酯或自然液晶聚合物;端子采用磷青铜,表面镀金或镀锡
    - 尺寸:多种长度和风格可选

    产品特点和优势


    1. 高可靠性:通过严格的测试,确保在恶劣环境下仍能保持高性能。
    2. 多样的选择:提供多种引脚中心距离和引脚配置,以满足不同的设计需求。
    3. 环保:符合RoHS标准,有助于客户满足环保要求。
    4. 长寿命:设计用于大量插拔周期,适合于高频率应用场合。

    应用案例和使用建议


    TSW/HTSW系列广泛应用于需要高密度、高频插拔连接的设备中。例如,在工业自动化控制系统中,它们可以作为传感器和执行器之间的连接器,确保稳定的数据传输。建议在选择具体型号时,根据应用场景的具体要求(如电流需求、工作温度范围)来决定。

    兼容性和支持


    TSW系列与SSW, SSM, SNT等多种板对板连接器兼容,而HTSW系列则与IDSD, IDSS电缆连接器兼容。Samtec提供详尽的技术支持和定制服务,以确保客户能够顺利地将这些产品集成到其现有系统中。

    常见问题与解决方案


    - 问题1:插拔过程中出现松动
    解决方案:检查引脚和插座是否干净,如有污垢可用适当的清洁剂清理。
    - 问题2:连接不稳定
    解决方案:确认连接器是否正确安装并完全啮合。若需更强固连接,考虑使用具有锁扣功能的型号。
    - 问题3:信号传输不稳定
    解决方案:检查引脚是否有损坏或腐蚀。如有必要,更换新的连接器组件。

    总结和推荐


    Samtec TSW/HTSW系列连接器凭借其优异的性能和广泛的应用范围,成为众多领域的理想选择。无论是在严苛的工作条件下还是在追求高可靠性的应用环境中,这些连接器都表现卓越。强烈推荐在高密度、高频插拔的应用场景中使用此系列产品。

TSW-120-07-T-S参数

参数
额定电流 6.3A
间距-配接 2.54mm
排数 1
针脚数 20pin
触头镀层厚度 - 配接 -
防护等级 -
触头镀层 - 配接
颜色 黑色
类型 Header,Push-Pull
长*宽*高 50.8mm*2.54mm*2.54mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售

TSW-120-07-T-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-120-07-T-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-120-07-T-S TSW-120-07-T-S数据手册

TSW-120-07-T-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.38 ¥ 11.661
50+ $ 1.1 ¥ 9.295
100+ $ 0.913 ¥ 7.5746
500+ $ 0.7452 ¥ 6.2969
1000+ $ 0.6156 ¥ 5.2018
2000+ $ 0.5076 ¥ 4.2892
5000+ $ 0.42 ¥ 3.549
10000+ $ 0.336 ¥ 2.8392
库存: 366
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.66
