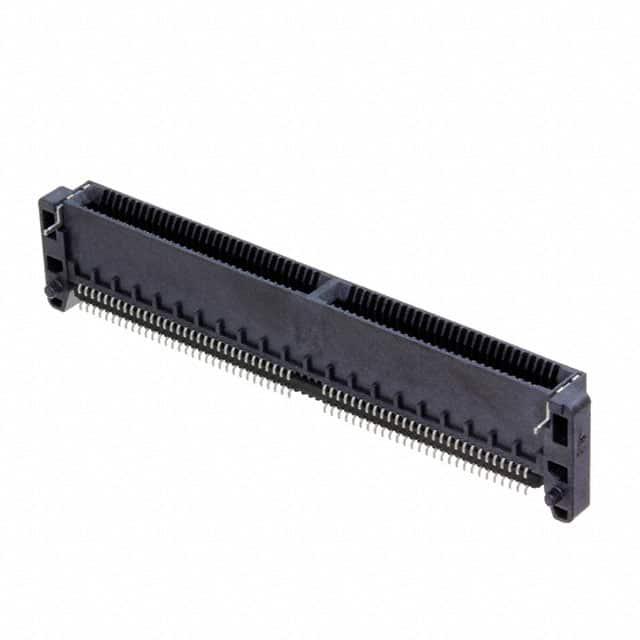

HSEC8-160-01-L-RA

厂牌: SAMTEC
产品描述: Conn Card Edge SKT 120 POS 0.8mm Solder RA SMD Tray
供应商型号: ET-3655478
供应商: 海外现货
标准整包数: 1
SAMTEC 卡边缘连接器 - 边缘板连接器 HSEC8-160-01-L-RA

HSEC8-160-01-L-RA概述

    电子元器件产品技术手册解析
    本文将详细解读一款由SAMTEC公司生产的电子元器件,型号为HSEC8-1XX-XX-X-RA-XX-XX。本文档内容涉及高度机密及专有信息,仅供授权人员参考。

    1. 产品简介


    HSEC8-1XX-XX-X-RA-XX-XX是一款高速连接器,主要用于高速电路板间的信号传输。它采用LCP材料制造,阻燃等级达到UL94V-0,具备耐高温和良好的机械强度。连接器由镀金接触区域和铜铍合金接触端子组成,确保了高可靠性和低接触电阻。

    2. 技术参数


    以下是HSEC8-1XX-XX-X-RA-XX-XX的主要技术参数:
    - 尺寸:长度:15.65 mm(616 mils),宽度:5.20 mm(205 mils)
    - 厚度:1.57 mm(62 mils)
    - 引脚数:提供多种选择,包括9, 13, 25, 40, 49, 50, 60个引脚
    - 材质:绝缘体材料为LCP,接触点材料为铜铍合金
    - 包装方式:可选托盘(标准包装)或卷带包装(可选)
    电气特性:
    - 最小保持力:2.22 N(0.500 lb)
    - 插拔寿命:未提供具体数值
    工作环境:
    - 工作温度范围:未提供具体数值
    - 贮存温度范围:未提供具体数值

    3. 产品特点和优势


    HSEC8-1XX-XX-X-RA-XX-XX具有以下显著特点:
    - 高可靠性:接触点采用镀金处理,确保长期稳定性和低接触电阻。
    - 兼容性强:适用于多种不同的PCB布局和布线设计,易于集成到现有系统中。
    - 灵活性:提供多种引脚配置选项,满足不同应用场景的需求。

    4. 应用案例和使用建议


    HSEC8-1XX-XX-X-RA-XX-XX广泛应用于高速信号传输领域,如电信设备、工业自动化控制系统和高性能计算平台。在实际应用中,应根据具体需求选择合适的引脚数量和排列方式,以确保最佳的电气性能和机械稳定性。
    使用建议:
    - 在安装过程中,注意保持引脚和焊接区域清洁,避免污染影响接触质量。
    - 在应用中,根据实际情况合理选择引脚配置,以减少不必要的成本开支。

    5. 兼容性和支持


    HSEC8-1XX-XX-X-RA-XX-XX与多数常见的高速信号传输协议兼容,可直接应用于现有的PCB设计中。SAMTEC公司提供详尽的技术文档和支持服务,包括详细的安装指南、常见问题解答和故障排除手册。

    6. 常见问题与解决方案


    Q1:如何确定正确的引脚配置?
    A1:根据具体的应用需求和PCB布局要求,选择合适的引脚数量和排列方式。建议参考产品手册中的引脚配置图进行选择。
    Q2:如何保持连接器的可靠性?
    A2:定期检查连接器的接触区域是否有氧化现象,如有必要,重新镀金处理以保证良好接触。

    7. 总结和推荐


    综上所述,HSEC8-1XX-XX-X-RA-XX-XX是一款具有高可靠性、兼容性和灵活性的高速连接器,适用于多种应用场景。其独特的优势使其在市场上具有较强的竞争力。建议在实际项目中根据需求谨慎选择,以充分发挥其潜力。我们强烈推荐使用此款连接器以提升系统的整体性能和可靠性。

HSEC8-160-01-L-RA参数

参数
长*宽*高 59.8mm(长度)*12.05mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘
