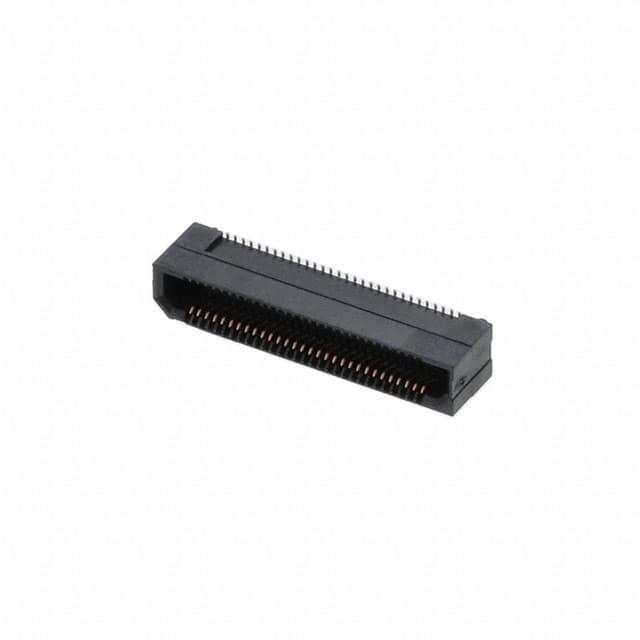

ERF8-030-07.0-L-DV-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距60p双排排母 板对板, ERF8系列, 垂直, 表面
供应商型号: ERF8-030-07.0-L-DV-TR
供应商: Master
标准整包数: 5

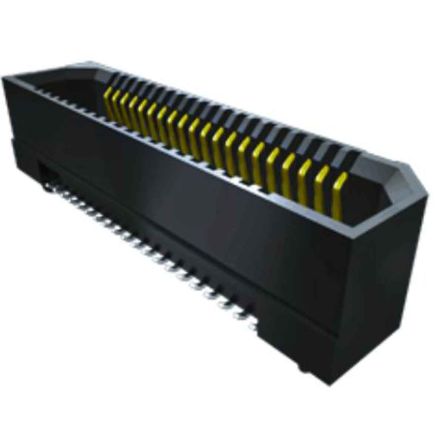

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERF8-030-07.0-L-DV-TR

ERF8-030-07.0-L-DV-TR概述


    产品简介


    ERF8系列连接器是专为高速数据传输而设计的高可靠性电子连接器,适用于多种应用场合,如通信设备、工业自动化系统、医疗设备及高端消费电子产品等。这款连接器提供多种配置选项,包括不同行数的垂直安装设计、不同的引脚样式、以及选配的屏蔽和导电垫片,以适应不同用户的特定需求。

    技术参数


    - 型号标识: ERF8-XXX-XX.X-DV-01
    - 材料: 绝缘体采用Vectra E-130I,UL94V-0级防火材料;接触件与锁扣由铍铜(BeCu)制成;屏蔽层采用磷青铜
    - 尺寸:
    - 高度(H):0.236英寸(6.00毫米)
    - 宽度(W):0.213英寸(5.41±0.25毫米)
    - 引脚间距(Pitch):0.10英寸(2.54毫米)
    - 安装方式: 双垂直排布,可选搭接锁扣(Latch)和延长导柱(Extended Guide Post, EGP)
    - 包装规格: 提供卷带包装(Tape & Reel)、整盘包装(Full Reel),可根据需求定制包装
    - 镀层选项:
    - 单面金镀(10µ" Selective Gold in contact area, Matte Tin on tail)
    - 双面金镀(30µ" Selective Gold in contact area, Matte Tin on tail)
    - 锡铅合金镀层(Tin/Lead, 90/10+/-5%)

    产品特点和优势


    - 高密度布线:允许在有限空间内实现更密集的信号传输,提高系统的集成度和效能。
    - 优秀的电气性能:极低的接触电阻和优秀的信号完整性,保证了可靠的数据传输。
    - 机械强度:铍铜材质的接触件具备优异的抗疲劳性能,确保长期稳定的连接。
    - 多样化选项:通过不同的选配件配置,能够满足各种应用场景的需求,增加了产品的灵活性和适应性。
    - 易于维护:标准化的封装和安装方式,使得后期的维护和升级更加便捷高效。

    应用案例和使用建议


    应用场景:
    - 通信基础设施: 在光纤通讯模块和网络交换机等设备中,该连接器能有效提升信号传输效率和稳定性。
    - 工业控制: 在工业机器人、自动化生产线等环境中,该连接器凭借其高密度和可靠的电气特性,保证了数据传输的稳定性和安全性。
    - 医疗设备: 在医疗器械的高精度检测和诊断设备中,对连接器的电磁干扰抑制能力提出了严格要求,而这款连接器凭借其优质的屏蔽特性,成为理想的选择。
    使用建议:
    - 环境选择: 确保安装环境避免强磁场和温度极端变化,以免影响连接器的性能。
    - 维护建议: 定期检查并清洁连接器接口,以防止灰尘和污染物导致接触不良。

    兼容性和支持


    ERF8系列连接器具有良好的通用性和互换性,能与其他主流品牌的同类产品轻松对接。此外,制造商提供了详尽的技术支持服务,包括产品手册下载、在线FAQ答疑以及客户定制化咨询等,以帮助用户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题: 连接器在使用过程中出现松动现象
    - 解决方案: 检查是否有正确的锁扣(Latch)或延长导柱(EGP)安装。确保装配时遵循制造商的操作指南进行。
    2. 问题: 连接器表面出现磨损或划痕
    - 解决方案: 尽量避免与硬物直接接触,减少不必要的人为操作。若已发生,可联系供应商更换新的连接器组件。
    3. 问题: 信号传输质量不稳定
    - 解决方案: 首先确认连接器插头完全插入插座,并且位置准确。检查是否需要增加屏蔽措施或重新评估电源和信号线路的设计。

    总结和推荐


    综上所述,ERF8系列连接器以其卓越的电气性能、高密度设计和广泛的应用兼容性,在众多工业领域内展现出了强大的市场竞争力。对于追求高性能和可靠性的用户而言,它无疑是一个值得信赖的选择。无论是用于通信基础设施建设还是工业自动化系统部署,这款连接器均能为用户提供高效的解决方案,强烈推荐给需要高度可靠电子连接解决方案的用户。

ERF8-030-07.0-L-DV-TR参数

参数
触头镀层厚度 250nm
类型 Outer Shroud Contacts,Socket
间距 800μm
排数 2
触头镀层
板上高度 7.24mm
针脚数 60pin
接合堆叠高度 9mm,12mm,15mm,16mm,22mm
长*宽*高 30mm(长度)*5.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERF8-030-07.0-L-DV-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERF8-030-07.0-L-DV-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC ERF8-030-07.0-L-DV-TR ERF8-030-07.0-L-DV-TR数据手册

ERF8-030-07.0-L-DV-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 5.5672 ¥ 47.1538
25+ $ 5.1186 ¥ 42.5594
100+ $ 5.0925 ¥ 41.1547
250+ $ 4.6135 ¥ 37.7801
500+ $ 4.1071 ¥ 33.6332
1000+ $ 3.9151 ¥ 32.0608
2500+ $ 3.8961 ¥ 31.9053
5000+ $ 3.8961 ¥ 31.9053
库存: 365
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 235.76
