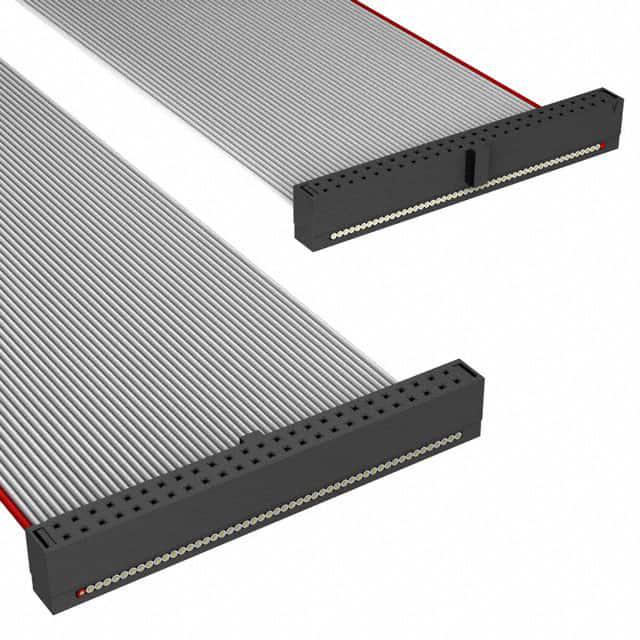

FFSD-25-D-10.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 50 路, 美国线规 30 awg, 灰色
供应商型号: 200-FFSD25D10.0001N
供应商: Mouser
标准整包数: 1
SAMTEC 矩形线缆 FFSD-25-D-10.00-01-N

FFSD-25-D-10.00-01-N概述

    电子元器件产品技术手册

    1. 产品简介


    本手册介绍了由Samtec Inc.生产的FFSD系列双排女性IDC连接器。这类连接器主要用于各种电缆组装,具有单端和双端配置。它们广泛应用于需要高密度、可靠电气连接的各种工业和消费电子产品中,如数据通信、汽车电子、自动化控制等领域。

    2. 技术参数


    - 尺寸和重量:单端选项最小长度为1.00英寸(25.4毫米),双端选项最小长度为4.00英寸(101.6毫米)。
    - 接触材料:铍铜(BeCu)。
    - 线缆规格:30 AWG,7/38,镀锡,绞合,灰色PVC绝缘。
    - 电镀:接触区域镀金0.000010英寸,其余部分镀镍0.000050英寸,再镀锡0.000200英寸。
    - 耐受测试:所有组装件需通过100%电气短路和断开测试,并在630V下进行高压绝缘测试。
    - 过载能力:应能承受5磅(22牛顿)的直拉力。

    3. 产品特点和优势


    FFSD系列连接器具备多个独特的优势,使其在应用中表现卓越。首先,其采用双排设计,能够提供更高的引脚密度,适用于空间受限的应用场合。其次,该连接器具备良好的机械强度和耐用性,可以长期稳定工作。另外,其镀金和镀镍的接触材料确保了优秀的电气性能和使用寿命。

    4. 应用案例和使用建议


    FFSD系列连接器广泛用于工业自动化系统、汽车电子控制系统以及通信设备等领域。对于需要高密度电气连接的应用场合,该连接器是理想选择。在实际使用中,用户需要注意:
    - 确保导线不会超出电缆绝缘层,否则可能会影响连接器的稳定性。
    - 定期检查连接器,以确保良好的电气接触。
    - 根据应用需求选择合适的连接器长度,避免不必要的浪费。

    5. 兼容性和支持


    FFSD系列连接器与市面上大多数标准的电子组件兼容,用户可以根据具体需求选择合适的连接器配置。制造商提供了详尽的技术支持和售后服务,用户可以通过官方网站获取更多信息和支持服务。

    6. 常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方法:检查导线是否超出电缆绝缘层,确保正确的安装方法。
    - 问题:连接器电气测试失败。
    - 解决方法:重新测试,并确保所有装配步骤符合制造商的标准。

    7. 总结和推荐


    综上所述,FFSD系列双排女性IDC连接器凭借其高密度、可靠的电气连接能力和广泛的适用范围,在众多同类产品中脱颖而出。无论是工业自动化还是汽车电子领域,它都是一款值得信赖的选择。强烈推荐给需要高性能电气连接解决方案的工程师和设计师们。

FFSD-25-D-10.00-01-N参数

参数
长*宽*高 254mm(长度)
零件状态 在售
包装方式 散装
