FFSD-07-D-12.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC

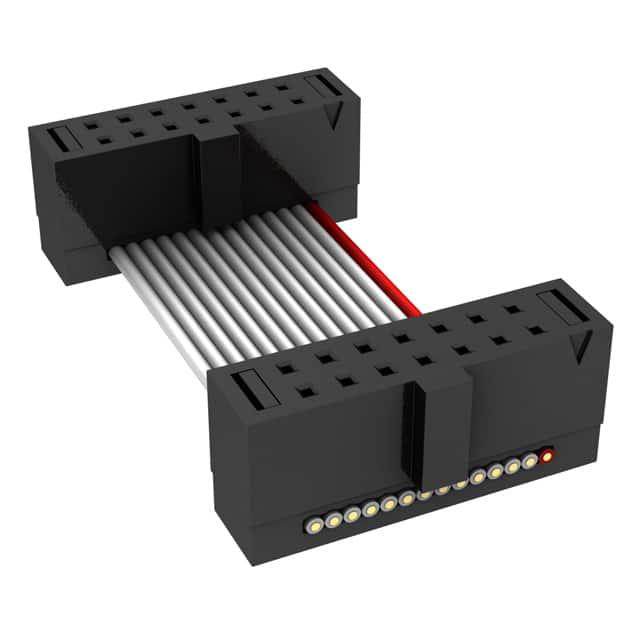

产品描述: Cable Assembly 0.3m 30AWG 1.27mm 14 to 14 POS IDC Connector to IDC Connector F-F TIGER EYE™ Bulk
供应商型号: 3653910
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形线缆 FFSD-07-D-12.00-01-N

FFSD-07-D-12.00-01-N概述

    # 电子元器件技术手册解析:FFSD-XX-X-XX.XX-01-X-X-XXX

    产品简介


    FFSD-XX-X-XX.XX-01-X-X-XXX 是一种双排女性绝缘刺穿连接器(Female Insulated Dual Row Wire-to-Board Connector),适用于电线与电路板之间的连接。这种连接器主要用于电信、工业自动化、仪器仪表等领域,能够确保稳定可靠的信号传输。产品采用高品质材料制成,具有高耐热性和良好的机械强度,适用于多种恶劣环境。

    技术参数


    - 尺寸:总长为1.00英寸(25.4毫米)以上(部分选项为4.00英寸(101.6毫米)以上)
    - 接点材料:铍铜(BeCu)
    - 导线规格:30 AWG,7/38,镀锡,绞合导体
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT),符合UL94V-0标准
    - 接触区域镀层:0.000010英寸金过0.000050英寸镍
    - 其余部分镀层:0.000200英寸锡过0.000050英寸镍
    - 颜色:黑色
    - 公差:所有尺寸均为英寸,除非另有说明
    - 极性标识:可选的极性标记,可通过不同侧的红色导线来识别

    产品特点和优势


    1. 耐久性高:FFSD-XX-X-XX.XX-01-X-X-XXX 采用高耐热的材料和镀金的接触面,提高了其在高温和高频率应用下的可靠性。
    2. 易于安装:设计考虑到了简易安装的特点,可以实现快速连接和断开操作,减少了维护时间和成本。
    3. 兼容性强:FFSD系列连接器提供了丰富的选项,如不同的长度、接头样式和极性设置,以满足各种应用需求。
    4. 安全性高:产品经过100%电气测试和高压测试,确保短路和开路问题得到妥善处理,增强了整体安全性。

    应用案例和使用建议


    FFSD-XX-X-XX.XX-01-X-X-XXX 在多种应用中都有广泛应用,例如电信设备、自动化控制系统、医疗仪器等。为了更好地利用其性能,在使用时需要关注以下几点:
    1. 确保正确极性:正确识别并连接红色导线,以确保正确的极性标识。
    2. 切割导线时注意长度控制:严格遵守制造商的导线长度控制指南,避免导线超出电缆护套影响电连接效果。
    3. 选择合适的接头样式:根据应用需求选择合适的工作长度、端子样式(单端或双端)以及其他特殊要求(如反转接头、链式连接等)。

    兼容性和支持


    FFSD-XX-X-XX.XX-01-X-X-XXX 可与其他相应规格的电线和连接器配合使用,但在实际应用中需要仔细检查规格以确保兼容性。Samtec公司提供全面的技术支持和客户服务,包括安装指南、维修服务和定制化产品选项。

    常见问题与解决方案


    - 问题1:如何确保正确的极性标识?
    - 解决方法:在连接过程中,确保红色导线连接到指定的位置指示符上,以便于识别正确的极性。

    - 问题2:如何正确裁剪导线?
    - 解决方法:根据制造商提供的指南严格控制导线长度,确保导线不会超出电缆护套,且切割工艺需确保导线长度符合规定标准。

    - 问题3:如何进行电气测试?
    - 解决方法:按照制造商规定的100%电气测试流程,检查并确认每个连接器的短路和开路情况。

    总结和推荐


    综上所述,FFSD-XX-X-XX.XX-01-X-X-XXX 是一款高效、可靠、易于安装的双排女性绝缘刺穿连接器,适用于多种工业和商业应用。其独特的设计特点和卓越的性能使其在市场上具有显著的竞争优势。对于需要高质量、高可靠性的连接解决方案的应用场合,强烈推荐使用这款产品。

FFSD-07-D-12.00-01-N参数

参数
长*宽*高 304.8mm(长度)
零件状态 在售
包装方式 散装

FFSD-07-D-12.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-07-D-12.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-07-D-12.00-01-N FFSD-07-D-12.00-01-N数据手册
