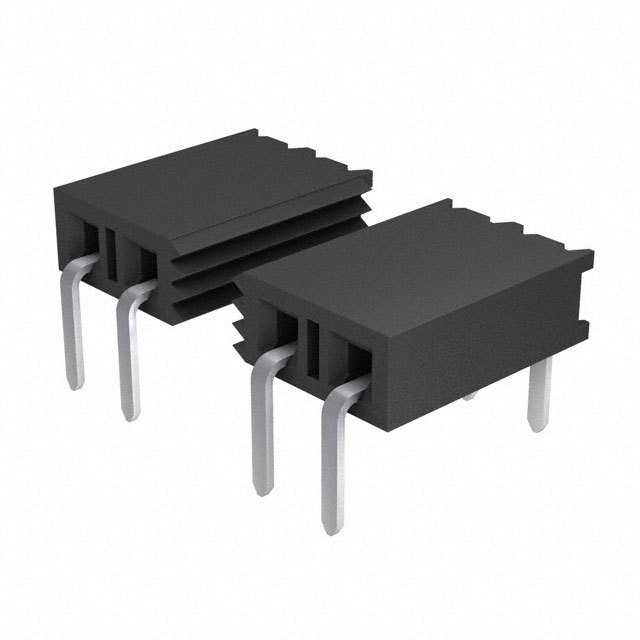

BCS-120-L-S-HE

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距20p单排排母 板对板, BCS系列, 直角, 通孔安装
供应商型号: 200-BCS120LSHE
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 BCS-120-L-S-HE

BCS-120-L-S-HE概述


    产品简介


    BCS系列Tiger Claw™通孔插座是一种广泛应用于电子领域的连接器。它采用2.54毫米(0.100英寸)的间距设计,提供多种行数、端接选项和材料选择。主要适用于汽车、工业控制、通信设备和其他需要高可靠性的场合。该系列产品具有高效能、长寿命和优秀的温度适应能力。

    技术参数


    - 针脚数量:每行最多50个针脚
    - 镀层选项:
    - F:金镀层闪亮,锡镀层在尾部
    - L:接触面10 µ"(0.25 µm)金镀层,锡镀层在尾部
    - 其他镀层:可定制
    - 行数选项:单行、双行
    - 端接选项:
    - TE:顶部进线
    - DE:顶部进线(底部进线需指定)
    - PE:通过进线
    - HE:水平进线
    - 极化位置:不可用于穿孔安装
    - 绝缘材料:黑色液晶聚合物
    - 接触材料:磷青铜
    - 电镀材料:金或镍上50 µ"(1.27 µm)锡
    - 电压等级:
    - 配合TSM使用时为495 VAC
    - 配合TSW使用时为450 VAC
    - 工作温度范围:-55°C 至 +125°C
    - 插入深度:
    - TE/DE/PE:(4.34毫米)0.171"至(7.24毫米)0.285"自顶部
    - HE:(4.34毫米)0.171"至(6.35毫米)0.250"

    产品特点和优势


    1. 高效能:BCS系列Tiger Claw™插座采用高性能磷青铜接触材料,确保了长期稳定的电气性能。
    2. 温度适应性:工作温度范围宽广,可在极端环境下稳定运行。
    3. 可靠性:液态晶体聚合物绝缘材料增强了产品的耐热性和机械强度,确保在高温环境中稳定运行。
    4. 多选项:多种镀层、行数和端接方式,满足不同应用场景的需求。
    5. 易于安装:支持多种进线方式,便于不同类型的安装需求。

    应用案例和使用建议


    BCS系列Tiger Claw™插座广泛应用于汽车电子、工业自动化、通讯设备等领域。例如,在汽车电子中,它可以用于发动机管理系统中的信号传输;在工业自动化中,可以用于复杂的控制系统中数据的传输。
    使用建议:
    1. 环境选择:在高温、高湿或极端温度条件下使用时,建议选用镀层为L(10 µ"金镀层)的产品。
    2. 布局规划:在布线时,尽量减少走线长度,避免信号干扰。
    3. 定期维护:由于频繁插拔可能导致磨损,建议定期进行清洁和检查。

    兼容性和支持


    BCS系列Tiger Claw™插座与以下产品兼容:
    - TSW, MTSW, HTSW, HMTSW, TSS, ZSS, DW, EW, ZW, HW, TSM, MTLW, PHT
    - HE:水平进线
    - TE:顶部进线
    - DE:顶部进线(底部进线需指定)
    - PE:通过进线
    - 非标准长度和样式可能无法退货
    厂商提供全面的技术支持和维护服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    1. Q: 插座无法正常插入?
    - A: 确保插座和电缆的针脚对齐无误,同时检查插座是否有变形或损坏。
    2. Q: 插座内部出现氧化现象?
    - A: 清洁插座内部,并确保使用符合规格的镀层材料。
    3. Q: 插座的电气性能不稳定?
    - A: 检查电缆连接情况,确保连接牢固,并重新测试电压和电流等级。

    总结和推荐


    BCS系列Tiger Claw™插座是一款高性能、高可靠性的电子连接器。它具有广泛的适用性和卓越的电气性能,特别适合在严苛的工业环境中使用。经过对产品特性和应用场景的详细分析,我们强烈推荐该产品给需要高性能连接器的客户。无论是汽车电子还是工业控制领域,BCS系列都能为您提供可靠的解决方案。

BCS-120-L-S-HE参数

参数
额定电流 4.6A
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
防护等级 -
类型 Push-Pull,Receptacle
排数 1
针脚数 20pin
间距-配接 2.54mm
颜色 黑色
安装方式 通孔安装
零件状态 在售

BCS-120-L-S-HE厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

BCS-120-L-S-HE数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC BCS-120-L-S-HE BCS-120-L-S-HE数据手册

BCS-120-L-S-HE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.7035 ¥ 39.7446
55+ $ 3.6828 ¥ 31.1197
110+ $ 3.4236 ¥ 28.9294
506+ $ 2.6985 ¥ 22.8023
1001+ $ 2.1945 ¥ 18.5435
2508+ $ 1.785 ¥ 15.0833
5005+ $ 1.4385 ¥ 12.1553
库存: 14
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 39.74
