首页  >  产品百科  >  QFSS-064-04.25-L-D-DP-A

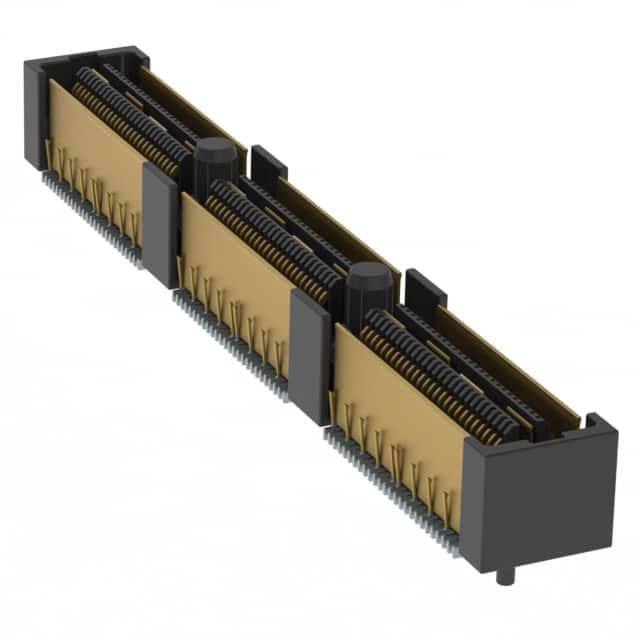

QFSS-064-04.25-L-D-DP-A

厂牌: SAMTEC
产品描述: Differential Pair Array,Female 640μm 2 128pin 11mm 7.06mm 250nm 金 贴片安装 43.7mm(长度)*8.13mm(高度)
供应商型号: QFSS-064-04.25-L-D-DP-A-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFSS-064-04.25-L-D-DP-A

QFSS-064-04.25-L-D-DP-A概述

    QFSS 系列单端信号路由电子元器件

    产品简介


    QFSS 系列是一款专为严苛应用设计的单端信号路由电子元器件。它提供增加的插入深度以增强可靠性,并广泛应用于各种工业和消费电子产品中。QFSS 系列包括多种型号,如 QFSS–026–04.25–L–D–A、QFSS–078–04.25–L–D–A 和 QFSS–052–04.25–L–D–PC4。这些型号可以根据具体需求进行定制,如选择标准屏蔽接地(GSSSSG)或特定应用选项。

    技术参数


    - 插座绝缘材料:液晶聚合物
    - 接触材料、接地平面和屏蔽材料:磷青铜
    - 电镀材料:金镀层(Au)覆盖 50µ" (1,27µm) 镍(Ni),在接地平面尾部使用锡
    - 电流额定值:
    - 信号触点:1.8A @ 80°C
    - 功率触点:3.95A @ 80°C
    - 接地平面:8.9A @ 80°C
    - 电压等级:300 VAC,与 QMSS 连接时
    - 操作温度范围:-55°C 至 +125°C
    - RoHS 符合性:是
    - 焊接处理:符合无铅焊料要求
    - 引脚共面性:最大 0.004 英寸(026-078),0.006 英寸(104)

    产品特点和优势


    QFSS 系列电子元器件的独特之处在于其增强的插入深度和集成导柱设计,使其适用于严苛的应用环境。此外,它还支持不同的布局配置,如单端和差分对信号传输,满足不同应用场景的需求。其卓越的电气特性和宽泛的操作温度范围使得该系列产品在市场上具有很高的竞争力。

    应用案例和使用建议


    QFSS 系列广泛应用于需要高可靠性的工业和消费电子产品中。例如,在汽车电子系统中,QFSS 系列可用于连接仪表盘显示器和其他传感器模块。在工业自动化设备中,它可以用于控制柜内的信号传输。对于需要更多连接器或更高的堆叠高度的应用,建议联系制造商获取技术支持(ipg@samtec.com)。

    兼容性和支持


    QFSS 系列与 QMSS 连接器兼容,可以轻松集成到现有的电路板设计中。制造商提供了全面的技术支持,包括详细的 PCB 布局建议,可以在官方网站(www.samtec.com?QFSS)上找到更多信息。

    常见问题与解决方案


    1. 问题:如何正确焊接 QFSS 系列元器件?
    - 解决方案:确保使用无铅焊料并遵循制造商的焊接工艺指导,注意引脚共面性要求。
    2. 问题:连接器长时间使用后出现信号质量下降?
    - 解决方案:检查连接器是否存在灰尘或腐蚀,并清洁连接器触点。如果需要,可以重新焊接或更换连接器。
    3. 问题:在多层堆叠应用中遇到困难?
    - 解决方案:联系制造商获取专业建议,可能需要特殊的安装工具或定制的解决方案。

    总结和推荐


    QFSS 系列电子元器件凭借其卓越的性能和广泛的适用性,成为市场上一款非常值得推荐的产品。其出色的机械和电气特性使其非常适合于严苛环境下的应用。无论是在汽车、工业还是消费电子领域,QFSS 系列都能发挥出色的表现,建议用户根据具体需求选择合适的型号。通过详细的技术手册和全面的支持服务,制造商为用户提供了一个可靠且灵活的选择。如果您正在寻找一种高性能、多功能的连接解决方案,QFSS 系列无疑是您的首选。

QFSS-064-04.25-L-D-DP-A参数

参数
触头镀层
板上高度 7.06mm
针脚数 128pin
接合堆叠高度 11mm
触头镀层厚度 250nm
类型 Differential Pair Array,Female
间距 640μm
排数 2
长*宽*高 43.7mm(长度)*8.13mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFSS-064-04.25-L-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFSS-064-04.25-L-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFSS-064-04.25-L-D-DP-A QFSS-064-04.25-L-D-DP-A数据手册

QFSS-064-04.25-L-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 34.268 ¥ 286.7803
10+ $ 32.448 ¥ 271.5492
25+ $ 31.2312 ¥ 261.3661
50+ $ 30.4616 ¥ 254.9255
100+ $ 24.2321 ¥ 202.7924
250+ $ 24.1114 ¥ 201.7819
库存: 14
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 286.78
直接购买
加入购物车
