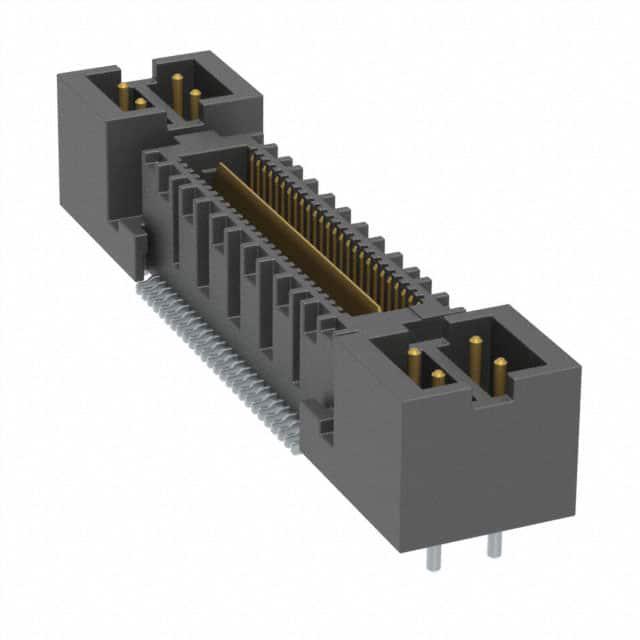

QMS-026-05.75-L-D-PC4-TR

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 640μm 2 60pin 10mm,12mm 5.38mm 250nm 金 贴片安装,通孔安装 34.54mm(长度)*7.52mm(高度)
供应商型号: Q-QMS-026-05.75-L-D-PC4-TR
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QMS-026-05.75-L-D-PC4-TR

QMS-026-05.75-L-D-PC4-TR概述

    电子元器件技术手册:QMS-PC 和 QMS-RF 系列

    1. 产品简介


    QMS-PC 和 QMS-RF 系列是专为高性能应用设计的电子连接器。这些连接器主要分为两种型号:QMS-078-05.75-L-D-RF1 和 QMS-052-06.75-L-D-PC4。这些连接器具有多种功率和射频选项,并集成了金属平面用于电源或接地。它们广泛应用于航空航天、通信、工业自动化等领域。

    2. 技术参数


    | 参数 | 值 |

    | 触点直径 | 0.635 mm (.025") |
    | 接触对数量 | 21.34 mm (.840") |
    | 引脚间距 | 2.54 mm (.100") |
    | 插入力 | 2.31 mm (.091") |
    | 引脚长度 | 7.52 mm (.296") |
    | 额定电流 | 信号接触:2.6 A |
    功率接触:4.0 A |
    接地平面:15.7 A |
    | 额定电压 | 300 VAC |
    | 工作温度范围 | -55 °C 至 +125 °C |
    | 罗氏合规性 | 是 |

    3. 产品特点和优势


    QMS-PC 和 QMS-RF 系列连接器具有以下特点和优势:
    - 多选项:提供多种功率和射频选项,适用于不同需求。
    - 集成金属平面:提供更好的电源或接地效果,增强稳定性。
    - 高可靠性:额定电流和电压高,适用于高性能要求的应用。
    - 广泛的工作温度范围:可在极端环境下稳定工作。

    4. 应用案例和使用建议


    这些连接器广泛应用于高速数据传输系统和电力分配系统。例如,在航空电子系统中,它们可以确保信号传输的可靠性和电力分配的稳定性。使用建议如下:
    - 在设计电路板时,确保引脚间距和布局符合规范。
    - 使用高质量的焊接材料以保证连接器的长期稳定性和可靠性。
    - 定期进行电气测试,确保连接器始终处于最佳状态。

    5. 兼容性和支持


    QMS-PC 和 QMS-RF 系列连接器可以与其他 QFS 系列连接器配合使用。制造商 Samtec 提供全面的技术支持和维护服务。客户可以在官网(www.samtec.com)上获取完整的规格和推荐的 PCB 布局指南。

    6. 常见问题与解决方案


    - 问题:连接器插入力过大?
    - 解决方法:检查插头和插座是否正确安装,必要时请调整焊接工艺。

    - 问题:额定电流未达到预期值?
    - 解决方法:确保使用正确的接触对数,并按照制造商推荐的方法进行焊接和安装。

    7. 总结和推荐


    QMS-PC 和 QMS-RF 系列连接器在性能、可靠性和兼容性方面表现出色,特别适合于高性能和高可靠性的应用。综合以上各方面的优点,我们强烈推荐这些连接器作为您项目的首选。
    如有任何疑问或需要进一步的技术支持,请联系制造商 Samtec。

QMS-026-05.75-L-D-PC4-TR参数

参数
排数 2
触头镀层
板上高度 5.38mm
针脚数 60pin
接合堆叠高度 10mm,12mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 640μm
长*宽*高 34.54mm(长度)*7.52mm(高度)
安装方式 贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
