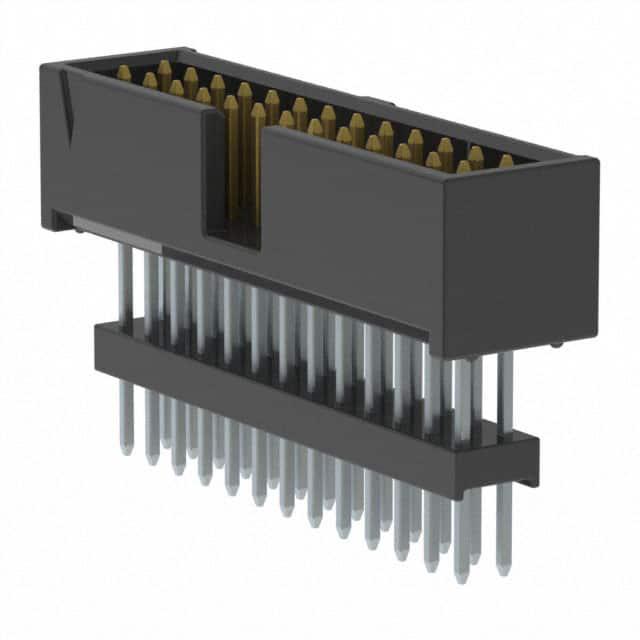

ZSS-113-03-S-D-669

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Elevated,Header,Push-Pull 2 26pin Male Pin 通孔安装
供应商型号: AV-A-SATZSS11303SD669
供应商: Avnet
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ZSS-113-03-S-D-669

ZSS-113-03-S-D-669概述


    产品简介


    产品类型:0.025平方英寸间距的TSS、HTSS、ZSS系列双排插针座。
    主要功能:提供双排插座,具有不同的插针风格(直插式、表面贴装式、直角式),适用于多种电子设备连接。本产品设计紧凑,适用于需要高密度连接的应用场景。
    应用领域:广泛应用于计算机、通信设备、消费电子产品、工业控制等领域,适合用于信号传输和电源连接。

    技术参数


    - 绝缘材料:TSS、ZSS:黑色玻璃填充聚酯;HTSS:天然PCT
    - 最小绝缘电阻:5000 MΩ
    - 终端材料:磷青铜,镀金或锡(50 µ" (1.27 µm) 镍)
    - 操作温度范围:金镀层-55 °C 至 +125 °C;锡镀层-55 °C 至 +105 °C
    - 阻燃等级:UL 94V-O
    - 耐压能力:1000 VRMS
    - 符合RoHS标准:是
    - 引脚样式:直插式(T/H)、直角式(RA)、表面贴装式(SMT)
    - 引脚间距:2.54 mm (0.100")
    - 尺寸规格:提供不同针数及配置选择(1至36针)

    产品特点和优势


    - 高可靠性:采用高质量的磷青铜材料和镀金/锡处理,确保长时间稳定工作。
    - 广泛适用性:支持不同的引脚布局(直插式、直角式、表面贴装式),适用于多种安装需求。
    - 卓越的电气性能:在极端环境下(如高温)仍能保持稳定的电气性能。
    - 机械稳定性:为提高连接器的机械稳定性,建议使用机械板支架配合金或选择性镀金连接器。

    应用案例和使用建议


    应用案例:这种连接器非常适合用于工业控制系统中的传感器连接。例如,在自动化生产线中,传感器通过这类连接器与控制模块进行数据交换。同时,它也适用于需要高频信号传输的场合,比如高速数据传输线。
    使用建议:
    1. 在极端环境中使用时,确保选择合适的镀层(如金镀层以适应更高的温度)。
    2. 对于高振动和冲击的环境,建议增加机械固定措施,以增强连接的可靠性。
    3. 在组装过程中,建议使用指定的焊接工艺(如TSS系列仅适用于波峰焊)。

    兼容性和支持


    兼容性:与Samtec公司的SSW、SSQ、ESW、ESQ、SSM、BCS等系列连接器兼容。详细的配套信息可以在Samtec官网找到。
    支持:Samtec提供全面的技术支持和售后服务,包括工程咨询、产品认证、客户定制化需求等。如有疑问,可以联系ipg@samtec.com获取更多信息。

    常见问题与解决方案


    1. 问题:插针容易变形。
    - 解决方法:确保正确插入,并且避免过度用力。建议在组装过程中使用专用工具,减少物理损伤。
    2. 问题:电气接触不良。
    - 解决方法:检查镀层是否完好无损。若发现氧化,需更换新的连接器。此外,还可以通过清洁和涂抹导电润滑剂来改善接触质量。

    总结和推荐


    这款TSS、HTSS、ZSS系列双排插针座以其紧凑的设计、卓越的电气特性和广泛的应用领域而受到业界的高度评价。其具备良好的耐热性能、高绝缘电阻以及灵活的引脚样式选择,使其成为各种高要求应用的理想选择。结合Samtec公司提供的全方位技术支持,我们强烈推荐在需要高性能连接器的应用中使用此产品。

ZSS-113-03-S-D-669参数

参数
类型 Elevated,Header,Push-Pull
颜色 -
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 -
针脚数 26pin
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

ZSS-113-03-S-D-669厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZSS-113-03-S-D-669数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC ZSS-113-03-S-D-669 ZSS-113-03-S-D-669数据手册

ZSS-113-03-S-D-669封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24+ $ 7.4144 ¥ 65.6174
72+ $ 7.3499 ¥ 65.0468
库存: 1866
起订量: 24 增量: 1
交货地:
最小起订量为:24
合计: ¥ 1574.81
