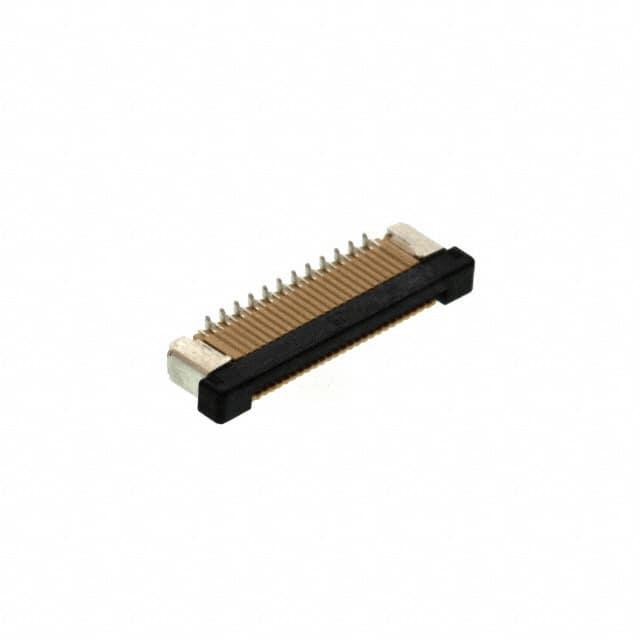

ZF5S-25-03-T-WT

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: 焊盘 500μm 25pin 自然色 4.87mm FFC 1.8A 锡 底部 贴片安装 18.15mm(长度)*3mm(高度)
供应商型号: SR-ZF5S-25-03-T-WT
供应商: 海外现货
标准整包数: 1
SAMTEC FFC/FPC连接器 ZF5S-25-03-T-WT

ZF5S-25-03-T-WT概述

    # Samtec ZF5S 系列零插入力(ZIF)0.5mm 插座产品技术手册

    产品简介


    Samtec ZF5S系列是一款高性能的零插入力(Zero Insertion Force, ZIF)插座,适用于各种精密电子设备和电路板连接。该系列产品支持从4到50个位置的可定制配置,采用LCP材料制成的外壳和黑色CAM盖设计,确保卓越的耐用性和可靠性。接触点由磷青铜制成,焊片则采用黄铜材质,提供了优异的导电性和机械强度。主要功能包括实现无损插拔操作、降低插入损耗及防止接触损坏,适合广泛应用于高速数据传输、医疗设备、工业自动化及通信系统等领域。

    技术参数


    基本规格
    - 产品型号:ZF5S-XX-XX-X-WT-X-XX
    - 触点数量:4至50个位置
    - 材料:
    - 外壳:LCP(液晶聚合物),自然色
    - CAM盖:LCP,黑色
    - 接触点:磷青铜
    - 焊片:黄铜
    - 表面处理:
    - 选项:纯锡,哑光 finish(T)
    - 焊片选项:
    - WT-60-01-T
    - 附加选项:
    - KAPTON垫片(-K)
    - 缠绕式带卷封装(-TR)
    尺寸与公差
    - 主体尺寸:4.82 mm × 4.87 mm
    - 接触间距:0.5 mm
    - 最大允许凸起:0.025 mm
    - 最小推力要求:6盎司
    - 焊片保持力:6盎司
    - 容差累积值:非累积
    工作环境
    - 工作温度范围:通常为-40°C 至 +85°C
    - 湿度范围:适配标准电子环境

    产品特点和优势


    ZF5S系列零插入力插座凭借多项创新特性脱颖而出:
    1. 零插入力设计:大幅减少接触点的物理损伤,延长使用寿命。
    2. 精确公差控制:提供高精度的定位与稳定连接,特别适合高频信号传输。
    3. 高密度布局:支持多达50个触点,同时保持小体积和低占用面积。
    4. 卓越的可靠性:采用优质材料和先进的制造工艺,满足严苛工业环境需求。
    5. 模块化设计:通过选择不同的焊片和选项,灵活适应各种应用需求。
    这些特点使ZF5S系列成为高端电子设备的理想选择,特别是在需要高可靠性和高性能的场合。

    应用案例和使用建议


    应用案例
    - 医疗设备:高精度传感器接口
    - 通信设备:高速数据线缆连接
    - 工业自动化:复杂控制系统中的多信号传输
    - 测试测量仪器:需要频繁插拔且对精准度要求高的场景
    使用建议
    1. 在安装时,确保焊片正确装配,避免过大的力矩施加于焊片。
    2. 定期检查接触点是否有氧化或污垢,必要时进行清洁以维持良好性能。
    3. 对于KAPTON垫片的使用,需注意配合具体设计需求,防止过热或过压导致失效。

    兼容性和支持


    ZF5S系列插座与其他标准电子元件高度兼容,尤其适合与Samtec品牌的其他产品线协同使用。此外,Samtec公司提供全方位的技术支持,包括产品选型指导、样品提供、生产支持和售后维修服务,帮助客户快速完成项目部署。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插座接触不良 | 检查焊片装配是否松动或污染 |
    | 插拔时出现过大的阻力 | 确保插入方向正确,并确认焊片位置准确 |
    | 长时间使用后接触性能下降 | 定期清洁插座及焊片 |

    总结和推荐


    Samtec ZF5S系列零插入力插座以其高精度、高可靠性及灵活的定制能力,在多个关键领域展现了卓越性能。它不仅能够满足现代电子设备对高速信号传输的需求,还提供了便捷的操作体验。强烈推荐给需要高精度和耐用性的应用场景,尤其是在医疗、通信和工业自动化领域。
    如果您正在寻找一款性能卓越且易用性强的电子元器件,ZF5S系列无疑是您的理想之选!

ZF5S-25-03-T-WT参数

参数
触头镀层
外壳颜色 自然色
间距 500μm
扁平柔性类型 FFC
连接器/触头类型 底部
端接 焊盘
板上高度 4.87mm
额定电流 1.8A
针脚数 25pin
长*宽*高 18.15mm(长度)*3mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
