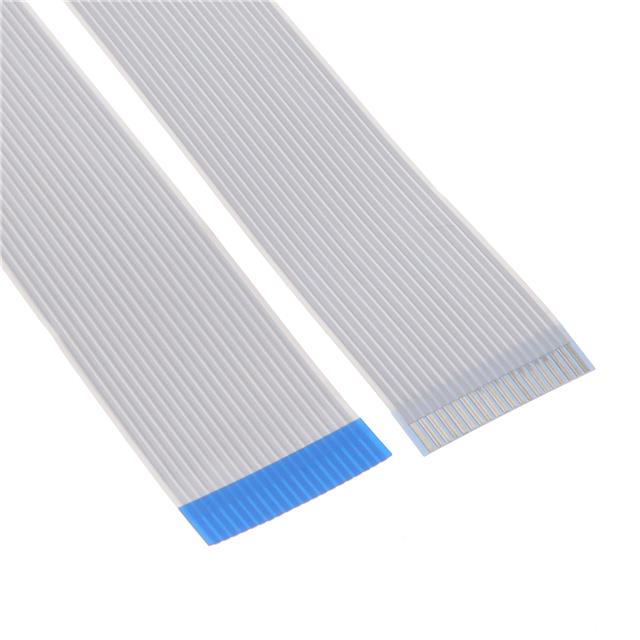

FJ-20-D-12.00-4

产品分类: 扁平带状线缆
厂牌: SAMTEC
产品描述: Cable Assembly 0.3m 1mm 20 to 20 POS FFC to FFC Bulk
供应商型号: SR-FJ-20-D-12.00-4
供应商: 海外现货
标准整包数: 1
SAMTEC 扁平带状线缆 FJ-20-D-12.00-4

FJ-20-D-12.00-4概述

    文章标题:Samtec ZF1和FC1系列电子元器件技术手册解析

    1. 产品简介


    ZF1和FC1系列电子元器件是Samtec公司生产的一类高性能柔性扁平电缆(FFC)插座,适用于多种电子设备连接需求。这些元器件以其卓越的可靠性、高插拔寿命和宽广的工作温度范围著称,广泛应用于消费电子、通信设备、工业控制和汽车电子等领域。其中,ZF1系列提供不同的焊片和锁扣选项,而FC1系列则专注于焊接端子和锁扣设计。

    2. 技术参数


    | 参数 | 规格 |

    | 绝缘材料 | 液晶聚合物 |
    | 接触材料 | 磷青铜 |
    | 电镀工艺 | 锡(Sn)覆盖镍(Ni,40微米) |
    | 焊接端子材质 | 磷青铜 |
    | 工作温度范围 | -55°C 至 +105°C |
    | RoHS合规性 | 符合RoHS标准 |
    | 无铅焊接兼容性 | 支持 |
    | 最大循环次数 | 25次(与FJ连接器搭配使用) |
    此外,FC1系列支持多达25个位置的选择,提供了多样化的封装方式,包括垂直和水平安装,以及Tape & Reel包装,方便大批量生产和自动化制造。

    3. 产品特点和优势


    - 高可靠性:采用液晶聚合物绝缘材料和磷青铜接触件,确保长时间使用的稳定性。
    - 多样化设计:提供多种焊片和锁扣选项,满足不同应用场合的需求。
    - 高插拔寿命:经过严格测试,能够承受至少25次插拔循环,尤其适合频繁使用的场景。
    - 低插入力:设计优化后的低插入力结构减少了操作难度,提高了生产效率。
    - 环保合规:全系列产品均符合RoHS要求,体现对环境保护的责任感。

    4. 应用案例和使用建议


    ZF1和FC1系列电子元器件被广泛应用于以下场景:
    - 消费电子产品:如智能手机和平板电脑的显示屏接口。
    - 通信设备:用于高速信号传输的主板连接器。
    - 工业自动化:作为工业机器人内部的信号传输通道。
    - 汽车电子:用于车载显示屏与主控单元之间的连接。
    使用建议:
    - 在设计PCB布局时,需参考Samtec官网提供的推荐布局指南,以最大化产品的性能表现。
    - 对于高温或低温工作环境的应用,建议选用符合严格温控要求的产品版本。
    - 在大批量生产中,选择Tape & Reel包装可显著提高装配效率。

    5. 兼容性和支持


    ZF1和FC1系列元器件与FJ连接器完全兼容,适用于广泛的配套应用。此外,Samtec公司提供全面的技术支持服务,包括在线文档、样品申请和技术咨询,帮助客户快速完成产品选型和集成。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 检查PCB布局是否符合推荐规范 |
    | 连接不稳定 | 确保正确的焊接工艺和安装方向 |
    | 环境适应性不足 | 使用符合宽温范围要求的型号 |

    7. 总结和推荐


    综上所述,Samtec ZF1和FC1系列电子元器件凭借其高性能、可靠性和灵活性,在多个行业中表现出色。对于需要高精度、高频信号传输及恶劣环境适应能力的应用场景,这些产品无疑是理想选择。因此,强烈推荐此系列产品用于各种严苛条件下的电子设备连接需求。
    最终结论:非常推荐!

    如需更多详细信息,请访问 [Samtec官网](www.samtec.com) 查询相关资料。

FJ-20-D-12.00-4参数

参数
长*宽*高 304.8mm(长度)
零件状态 在售
包装方式 散装
