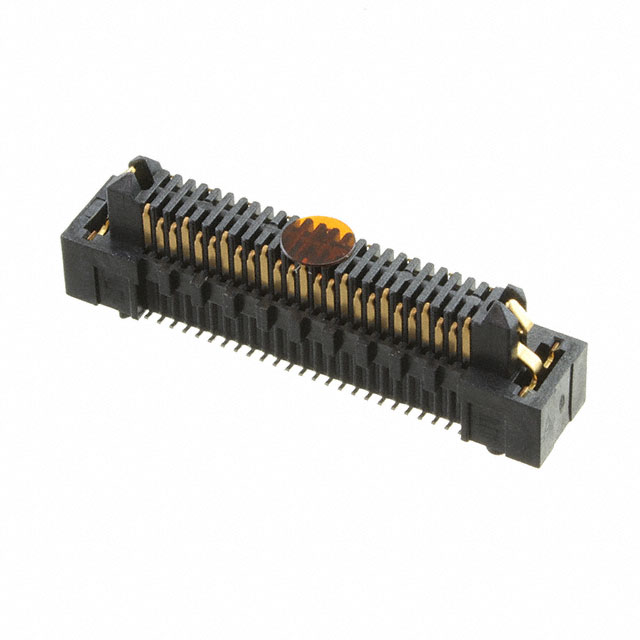

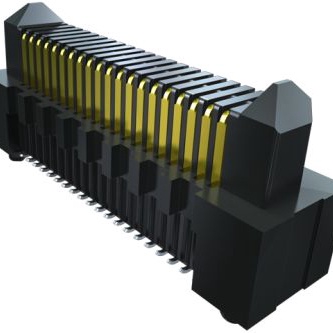

ERM8-025-05.0-L-DV-DS-L-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距50p双排排针, ERM8系列, 垂直
供应商型号: 200-ERM802505LDVDSLK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERM8-025-05.0-L-DV-DS-L-K-TR

ERM8-025-05.0-L-DV-DS-L-K-TR概述


    产品简介


    产品名称:ERM8 系列高可靠性高速插头
    产品类型:高可靠性高速插头(Header)
    主要功能:该系列产品专为严苛微间距应用设计,可支持热插拔功能。它们具有高度可靠性和出色的高速传输性能,能够适用于各种复杂环境下的数据传输和电源管理。
    应用领域:广泛应用于汽车、通信、工业自动化、医疗设备及高性能计算等领域。

    技术参数


    - 针数:2.0 mm 至 10.0 mm 不等
    - 额定电流:每针 2.2 A(双针供电)
    - 电压等级:交流 225 V / 直流 318 V
    - 工作温度范围:-55°C 至 +125°C
    - 镀层材料:金(Au)或锡(Sn)覆盖镍(Ni),厚度 50 微英寸(1.27 微米)
    - 尺寸:具体尺寸见下图
    - 焊接方式:支持无铅焊接
    - 包装方式:带状和卷盘式包装(Tape & Reel)

    产品特点和优势


    高可靠性:采用黑色液晶聚合物(LCP)作为绝缘材料,配合磷青铜材质的接点,能够在严苛环境下保持稳定性能。
    高灵活性:提供多种不同长度、样式和选项,满足不同客户的需求。
    兼容性:与 UMPT/UMPS 灵活组合,提供灵活的两件式电源信号解决方案。
    长寿命:通过额外的镀金处理,确保在高频率插拔环境中依然保持良好的电性能和机械性能。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于服务器、交换机等高性能计算设备的电源和信号传输。
    - 工业控制:用于工业自动化系统中的控制信号连接。
    - 医疗设备:用于医疗设备中的关键信号和电源接口。
    使用建议:
    - 布局设计:请参照制造商提供的推荐PCB布局指南,确保正确的布局以最大化产品的性能。
    - 装配检查:装配过程中应严格检查每个连接点的接触质量,确保没有松动或短路情况。

    兼容性和支持


    兼容性:
    - 其他插头:与ERCD、ERDP系列电缆适配器兼容。
    - 安装指南:提供详细的安装和使用说明,确保客户能够正确安装和使用。
    支持和服务:
    - 技术支持:SAMTEC公司提供全面的技术支持服务,客户可以通过官网或联系特定的支持团队获取帮助。
    - 认证报告:可以在SAMTEC官网上查询所有认证详情。

    常见问题与解决方案


    1. 连接不稳定:
    - 解决方案:检查连接器是否安装到位,确认焊点无虚焊、假焊等情况。

    2. 接触电阻异常:
    - 解决方案:更换新的连接器或清洁接触面,确保清洁度。
    3. 过热现象:
    - 解决方案:降低电流负载,或者增加散热措施。

    总结和推荐


    综述:
    - 优点:高可靠性、高灵活性、长寿命、高兼容性、良好的技术支持服务。
    - 市场竞争力:该产品在严苛微间距应用场合具有明显的优势,特别是在高性能计算、通信、医疗和工业控制领域表现优异。
    推荐使用:鉴于其卓越的性能、广泛的兼容性和全面的技术支持,我们强烈推荐使用该系列产品。对于需要严苛环境下稳定工作的应用场合,它是一个理想的选择。

ERM8-025-05.0-L-DV-DS-L-K-TR参数

参数
接合堆叠高度 10mm,12mm,15mm
触头镀层厚度 250nm
类型 Differential Pair Array,Male
间距 800μm
排数 2
触头镀层
板上高度 8.91mm
针脚数 50pin
长*宽*高 29mm(长度)*5.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERM8-025-05.0-L-DV-DS-L-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERM8-025-05.0-L-DV-DS-L-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC ERM8-025-05.0-L-DV-DS-L-K-TR ERM8-025-05.0-L-DV-DS-L-K-TR数据手册

ERM8-025-05.0-L-DV-DS-L-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.153 ¥ 60.4429
25+ $ 5.94 ¥ 50.193
50+ $ 5.5188 ¥ 46.6339
100+ $ 5.3136 ¥ 44.8999
250+ $ 5.166 ¥ 43.6527
500+ $ 4.578 ¥ 38.6841
1000+ $ 4.0425 ¥ 34.1591
库存: 204
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 60.44
直接购买
加入购物车
