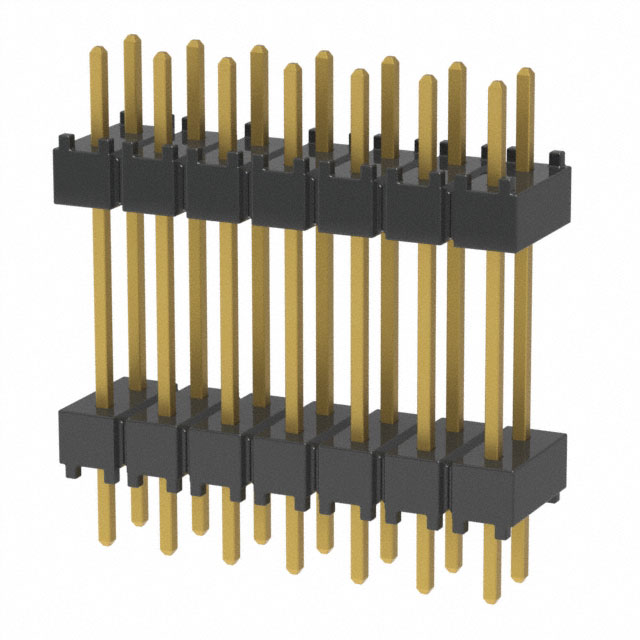

DW-07-10-G-D-500

厂牌: SAMTEC
产品描述: 焊盘 2.54mm 2 14pin 12.7mm 250nm 金 黑色 通孔安装
供应商型号: DW-07-10-G-D-500
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) DW-07-10-G-D-500

DW-07-10-G-D-500概述


    产品简介


    DW, EW, ZW, HW-TH系列板对板连接器
    DW, EW, ZW, HW-TH系列是Samtec公司推出的高可靠性板对板连接器系列。它们采用不同的尾部设计(DW、EW、ZW、HW),以满足不同应用的需求。这些连接器主要用于通信、计算机、工业自动化、医疗设备等多个领域,确保信号传输的稳定性和可靠性。

    技术参数


    - 基本规格
    - 针间距:2.54 mm (.100")
    - 母座高度:5.08 mm (.200") 最小
    - 连接器长度:07到20号(范围从10.92 mm (.430") 到36.32 mm (1.430"))
    - 尾部长度:最小1.40 mm (.055")

    - 性能参数
    - 针数:每行最多50个针
    - 行距:0.200" (5.08 mm)
    - 材料:
    - 绝缘材料:DW、EW、ZW为黑色玻璃填充聚酯;HW为天然液晶聚合物
    - 端子材料:磷青铜
    - 镀层:金或锡覆盖50 µ" (1.27 µm) 镍
    - 工作温度范围:
    - 金镀层:-55 °C 到 +125 °C
    - 锡镀层:-55 °C 到 +105 °C
    - RoHS符合性:是
    - 铅自由焊接:DW、EW、ZW为波峰焊
    - 灵活性:0.025" (0.64 mm)²
    - 环境要求
    - 存储温度:-40 °C 到 +85 °C

    产品特点和优势


    - 多样性:提供多种尾部设计,适用于各种应用场景。
    - 可靠性:采用高耐温材料,能在极端环境下稳定工作。
    - 兼容性:与多种连接器型号(如SSW, SSQ, ESW, ESQ等)匹配,提升系统的灵活性。
    - 高密度:单排最多50个针,适合高密度布线需求。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于网络路由器和交换机内部布线,保证高速信号传输的稳定性。
    - 医疗设备:在医疗监控系统中,确保数据传输的可靠性和稳定性。
    - 工业自动化:应用于机器人控制系统中,实现设备间的高效通信。
    使用建议:
    - 在金或选择性金镀层的连接器应用中,推荐使用机械板固定件增强机械稳定性。
    - 为了防止电磁干扰,建议在关键位置加装屏蔽措施。
    - 定期检查连接器接口的清洁度和接触状况,确保信号传输的稳定。

    兼容性和支持


    这些连接器与多种其他Samtec公司的产品兼容,包括:
    - 连接器:SSW, SSQ, ESW, ESQ, CES, SLW, BSW, BCS, SSM, HLE, PHF
    - 电缆:IDSS, IDSD, SMSD, SMSS
    如果需要定制或者进一步技术支持,可通过联系制造商(ipg@samtec.com)获取相关信息。

    常见问题与解决方案


    1. 问题:连接器接触不良,信号传输不稳定。
    - 解决方案:检查连接器接口是否清洁,必要时重新焊接或更换连接器。
    2. 问题:工作温度超出规定范围。
    - 解决方案:根据实际工作环境选择合适的镀层材料(金或锡)。
    3. 问题:机械强度不足导致连接松动。
    - 解决方案:增加机械固定件,提高连接稳定性。

    总结和推荐


    综上所述,DW, EW, ZW, HW-TH系列板对板连接器凭借其高密度、高可靠性及广泛的应用兼容性,成为电子设备内部连接的理想选择。特别适用于需要高密度、高可靠性的应用场景。强烈推荐在各类电子产品设计中使用这些连接器,以提升整体系统的稳定性和性能。

DW-07-10-G-D-500参数

参数
颜色 黑色
间距 2.54mm
端接 焊盘
排数 2
长度- 堆叠高度 12.7mm
针脚数 14pin
触头镀层 - 柱(配接)
触头镀层厚度 - 柱(配接) 250nm
安装方式 通孔安装
零件状态 在售
包装方式 散装
