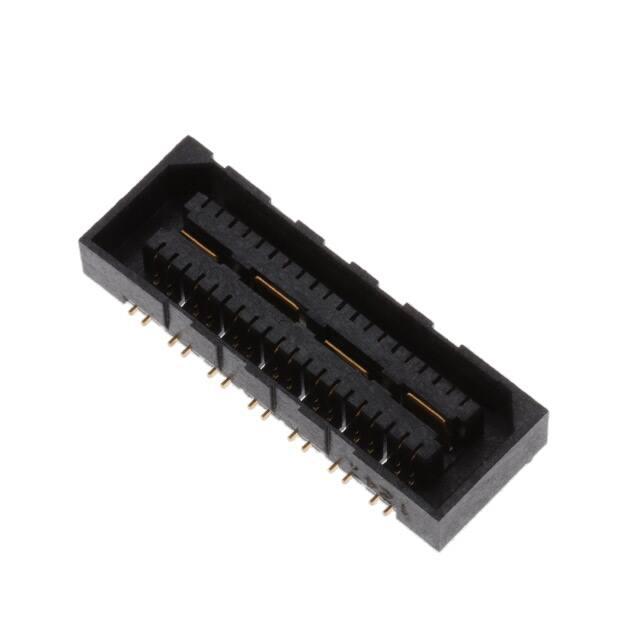

QSE-014-01-H-D-DP-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Differential Pair Array,Female 2 28pin SMD,P=0.8mm 贴片安装
供应商型号: 200-QSE01401HDDPA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QSE-014-01-H-D-DP-A

QSE-014-01-H-D-DP-A概述

    高质量电子元器件产品技术手册解析

    产品简介


    产品名称: QSE-XXX-XX-XXX-D-DP-XXX-XXXXX
    产品类型: 差分对高密度插座组件
    主要功能: 适用于高速数据传输和差分信号连接,提供可靠的电气和机械性能。
    应用领域: 广泛应用于通信设备、计算机系统、工业控制、医疗电子等领域,适合需要高密度连接和稳定性的场合。

    技术参数


    以下是关键的技术规格和性能参数:
    - 引脚数: 支持 014、028、042、056、070 引脚(每行)。
    - 布局: 双排设计,支持标准和差分对两种模式。
    - 材料:
    - 绝缘体: LCP(UL94V0),黑色。
    - 接触点: 磷青铜。
    - 地平面: 磷青铜。
    - 公差范围:
    - 尺寸公差:±0.002 英寸(0.05 毫米)。
    - 角度公差:±0.1°。
    - 工作温度范围: -40°C 至 +85°C。
    - 接触电阻: ≤10mΩ。
    - 绝缘电阻: ≥100MΩ。
    - 插入力: 5盎司(最小值)。
    - 拔出力: 8盎司(最小值)。

    产品特点和优势


    1. 高性能差分对设计: 支持高速差分信号传输,确保低损耗和高抗干扰能力。
    2. 可定制化: 提供多种配置选项,包括锁定夹、引导销、聚酰亚胺薄膜等,以满足不同应用场景需求。
    3. 可靠性高: 使用磷青铜材质,保证长期稳定性和耐用性。
    4. 易于集成: 专为高密度布局设计,兼容现有电路板工艺。
    5. 多引脚选择: 可灵活扩展至最多 070 引脚,满足多样化需求。

    应用案例和使用建议


    1. 通信设备: 在路由器和交换机中实现高效的数据传输。建议使用差分对模式以降低信号衰减。
    2. 计算机系统: 用于服务器主板和存储设备间的高速互联。建议搭配聚酰亚胺薄膜以提升抗噪性能。
    3. 工业控制: 在复杂环境下保持稳定的信号连接。建议结合锁定夹和引导销以增强稳定性。
    使用建议:
    - 在高温环境中使用时,注意散热管理。
    - 配套插针应匹配合适的尾部镀层(如金、锡铅合金)以适应不同的应用要求。

    兼容性和支持


    - 兼容性: 本产品兼容标准 PCB 加工工艺,同时支持多种引脚选项和附加功能。
    - 技术支持: SAMTEC 提供详尽的技术文档和支持服务,客户可通过官网(info@SAMTEC.com)获取进一步指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过高 | 确保插针镀层正确,使用润滑剂辅助插拔。 |
    | 连接不稳定 | 检查锁定夹安装是否到位,必要时更换新组件。 |
    | 信号异常 | 测量接触电阻,确认接地良好;排查焊接缺陷。 |

    总结和推荐


    综合评估:
    QSE-XXX-XX-XXX-D-DP-XXX-XXXXX 是一款高性能、高可靠性的差分对高密度插座组件,特别适合需要高速传输和强抗干扰能力的应用场景。其丰富的配置选项和优良的制造工艺使其在市场上具有较强的竞争力。
    推荐意见:
    强烈推荐此产品给需要高密度连接和稳定信号传输的客户。无论是通信设备、计算机系统还是工业自动化领域,这款元器件都展现出卓越的表现。对于寻求高性价比和高品质解决方案的用户,它是一个理想的选择。

QSE-014-01-H-D-DP-A参数

参数
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 28pin
类型 Differential Pair Array,Female
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSE-014-01-H-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-014-01-H-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QSE-014-01-H-D-DP-A QSE-014-01-H-D-DP-A数据手册

QSE-014-01-H-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.2815 ¥ 95.3287
270+ $ 7.875 ¥ 66.5438
540+ $ 7.0665 ¥ 59.7119
1080+ $ 5.46 ¥ 46.137
库存: 103
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 95.32
