HLE-110-02-G-DV-PE-BE

厂牌: SAMTEC
产品描述: Bottom Entry,Pass Through,Push-Pull,Receptacle 2.54mm 2 20pin 4.1A 250nm 金 黑色 通孔安装 25.4mm(长度)*7.62mm(高度)
供应商型号: 200-HLE11002GDVPEBE
供应商: Mouser
标准整包数: 1

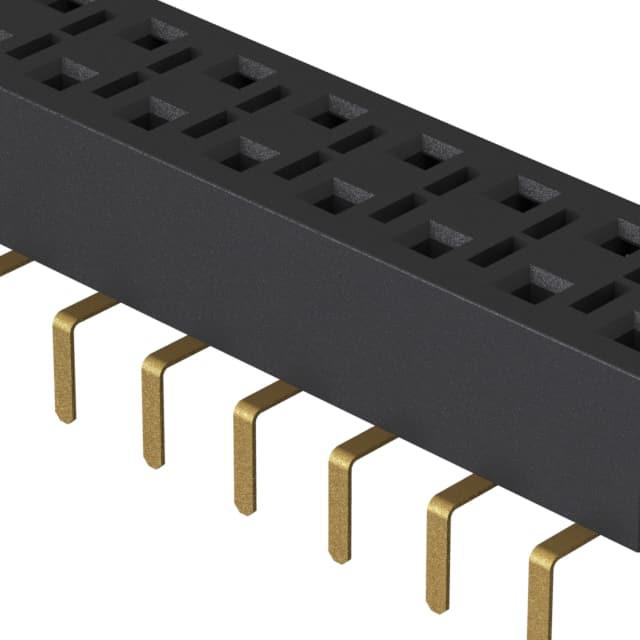

SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-110-02-G-DV-PE-BE

HLE-110-02-G-DV-PE-BE概述


    产品简介


    HLE系列是Samtec公司生产的一种高密度连接器,型号如HLE–116–02–L–DV–K、HLE–110–02–L–DV、HLE–130–02–F–DV等。该系列连接器主要应用于高速信号传输领域,如通信设备、工业自动化系统、计算机外围设备等。其紧凑的设计使得在空间受限的应用场合中具有很高的灵活性和可靠性。

    技术参数


    | 参数 | 描述 |

    | 间距(Pitch) | 2.54mm (.100") |
    | 针数 | 02至50针 |
    | 插入深度 | 1.78mm (.070") 至 3.43mm (.135") |
    | 额定电流(HLE/TSM) | 4.1A 每针(双针供电) |
    | 额定电压 | 400V AC |
    | 工作温度范围 | -55°C 至 +125°C |
    | 罗氏合规性 | 是 |

    产品特点和优势


    HLE系列连接器具备多种独特功能和优势。首先,它们采用了高性能的液态结晶聚合物绝缘材料和铍铜接触材料,确保了良好的机械强度和电性能。其次,支持多种尾部选项(如-TR、-BE、-TE等),提供了极大的灵活性。此外,HLE系列通过严格的检测和认证流程,保证了产品的可靠性和一致性。

    应用案例和使用建议


    HLE系列连接器广泛应用于高速信号传输领域,如数据中心、服务器机房、医疗设备等。对于设计工程师而言,建议在设计PCB布局时,预留足够的空间以适应连接器的插入深度,并考虑不同类型的尾部选项(如底端进入、顶面进入)以满足特定应用需求。同时,根据具体应用要求选择合适的镀层(如金镀层或锡镀层),以提高连接器的耐腐蚀性和使用寿命。

    兼容性和支持


    HLE系列连接器可与TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW等多种连接器互配。Samtec公司为该系列产品提供了全方位的技术支持和售后服务,包括在线技术支持、详尽的产品文档和技术资料等。如果需要定制化要求,可通过Samtec客户专用图纸来提交特殊需求并获得批准。

    常见问题与解决方案


    1. 如何判断连接器是否插接到位?
    - 解决方案:通过检查连接器锁扣是否完全卡紧,或通过配套工具确认连接器的插接状态。

    2. 安装过程中出现信号干扰怎么办?
    - 解决方案:检查PCB布局设计是否有错误,确保信号线布局合理,减少不必要的干扰源。

    总结和推荐


    综上所述,HLE系列连接器凭借其卓越的性能、高度的灵活性和强大的兼容性,在多个领域表现出色。其紧凑的设计、高效的电气特性和广泛的温度适用范围使其成为高速信号传输应用的理想选择。我们强烈推荐HLE系列连接器作为您的设计首选,尤其适合对可靠性、稳定性和信号完整性要求较高的应用场合。

HLE-110-02-G-DV-PE-BE参数

参数
排数 2
触头镀层厚度 - 配接 250nm
颜色 黑色
间距-配接 2.54mm
额定电流 4.1A
防护等级 -
触头镀层 - 配接
类型 Bottom Entry,Pass Through,Push-Pull,Receptacle
针脚数 20pin
长*宽*高 25.4mm(长度)*7.62mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

HLE-110-02-G-DV-PE-BE厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-110-02-G-DV-PE-BE数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-110-02-G-DV-PE-BE HLE-110-02-G-DV-PE-BE数据手册

HLE-110-02-G-DV-PE-BE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.657 ¥ 30.9017
44+ $ 3.1752 ¥ 26.8304
110+ $ 2.6136 ¥ 22.0849
506+ $ 2.3868 ¥ 20.1685
1012+ $ 1.9635 ¥ 16.5916
2508+ $ 1.407 ¥ 11.8892
5016+ $ 0.9765 ¥ 8.2514
库存: 60
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.9
