FFSD-07-01-N

厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 14 路, 美国线规 30 awg
供应商型号: ET-2779342
供应商: 海外现货
标准整包数: 1

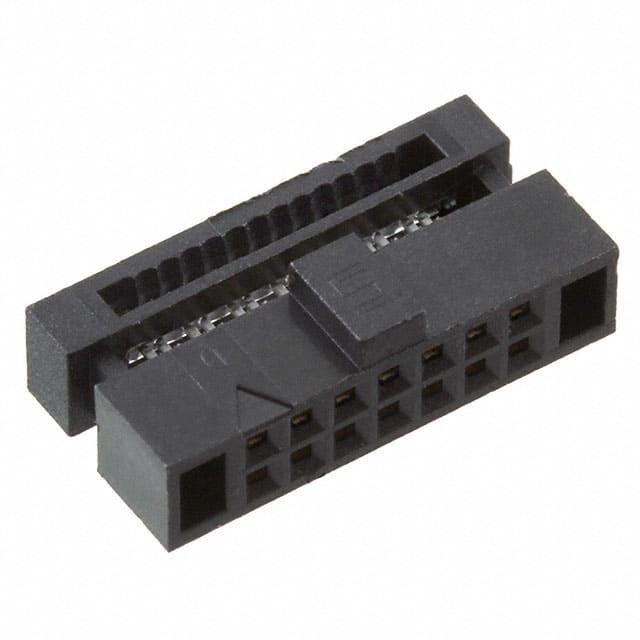

SAMTEC 矩形连接器 - 自由悬挂/面板安装 FFSD-07-01-N

FFSD-07-01-N概述

    FFSD系列电子元器件技术手册

    产品简介


    FFSD系列电子元器件是专门为工业控制、自动化系统和通信设备设计的扁平带状线对板连接器。该系列产品具有体积小、电流传输能力强、温度适应范围广等特点,适用于各种严苛环境下的连接需求。

    技术参数


    - 针间距: 1.27 mm (0.050 英寸)
    - 接触材料: 铍铜 (BeCu)
    - 镀层: 金 (Au) 镀层厚度为 10 微英寸 (0.25 微米),镍 (Ni) 镀层厚度为 50 微英寸 (1.27 微米);焊接部分镍镀层厚度同样为 50 微英寸 (1.27 微米),表面镀锡
    - 电流承载能力: 每个触点最大电流为 2.3 安培(两个触点同时供电)
    - 工作温度范围: -40°C 到 +105°C
    - 线径规格: 30 AWG
    - 安装方式: 压接
    - 组装长度: 最短为 2 英寸(50.8 毫米)
    - 引脚尺寸: 接受 0.41 mm (0.016 英寸) 的方形引脚
    - 插入深度: 2.64 mm (0.104 英寸) 至 3.17 mm (0.125 英寸)
    - 兼容连接器: FTS, FTSH, EHF, SHF, ESHF 系列
    - 阻燃材料: 符合 RoHS 标准

    产品特点和优势


    1. 紧凑设计: 体积小,适合空间受限的应用场景。
    2. 高电流承载能力: 每个触点最高可承载 2.3 安培电流,适用于大功率应用。
    3. 宽工作温度范围: 可以在极端温度条件下正常工作。
    4. 可靠的接触材料: 使用铍铜 (BeCu) 和金 (Au) 镀层,确保长期稳定性和耐用性。
    5. 多种安装选项: 提供单端和双端安装选择,方便不同应用场景。

    应用案例和使用建议


    - 工业自动化控制系统: 由于其小巧的设计和高电流承载能力,适合用于需要在狭小空间内传输大电流的应用场景。
    - 数据通信设备: 在需要高速数据传输和可靠连接的场合下表现优异。
    - 机器人技术: 能够承受恶劣的工作环境,适用于机器人的关键连接部分。
    使用建议:
    - 在安装过程中应注意接触部分的清洁和润滑,以保证良好的电气连接。
    - 定期检查连接器的磨损情况,及时更换损坏的部件,确保系统的正常运行。

    兼容性和支持


    - 兼容连接器: FFSD系列连接器可以与FTS, FTSH, EHF, SHF, ESHF系列连接器配合使用。
    - 技术支持: 厂商提供详尽的技术文档和客户支持,以便用户快速解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题: 连接器插拔困难。
    - 解决方案: 检查引脚是否对齐,确认接触部分无异物。
    2. 问题: 电流传输不稳定。
    - 解决方案: 确认接触部分镀层完整,检查引脚是否松动或损坏。
    3. 问题: 温度过高导致连接器损坏。
    - 解决方案: 使用符合规范的线缆和接触材料,确保在允许的工作温度范围内使用。

    总结和推荐


    综上所述,FFSD系列电子元器件凭借其紧凑的设计、高电流承载能力和宽泛的工作温度范围,在工业控制、自动化系统和通信设备等领域展现出显著的优势。经过严格的测试和验证,该产品不仅能够满足用户的多种需求,还提供了可靠的技术支持。因此,强烈推荐在需要高性能连接器的应用中使用FFSD系列产品。

FFSD-07-01-N参数

参数
针脚数 14pin
排数 2
颜色 黑色
类型 Receptacle
线规 30 AWG
触头镀层厚度 250nm
电缆端接 IDC
触头镀层
间距 1.27mm
长*宽*高 13.08mm(长度)*3.05mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装

FFSD-07-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-07-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 自由悬挂/面板安装 SAMTEC FFSD-07-01-N FFSD-07-01-N数据手册

FFSD-07-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.4457 ¥ 54.4665
25+ $ 5.4845 ¥ 46.3439
88+ $ 4.6786 ¥ 39.5343
528+ $ 3.6318 ¥ 30.6891
1012+ $ 3.51 ¥ 29.6595
库存: 25
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 54.46
