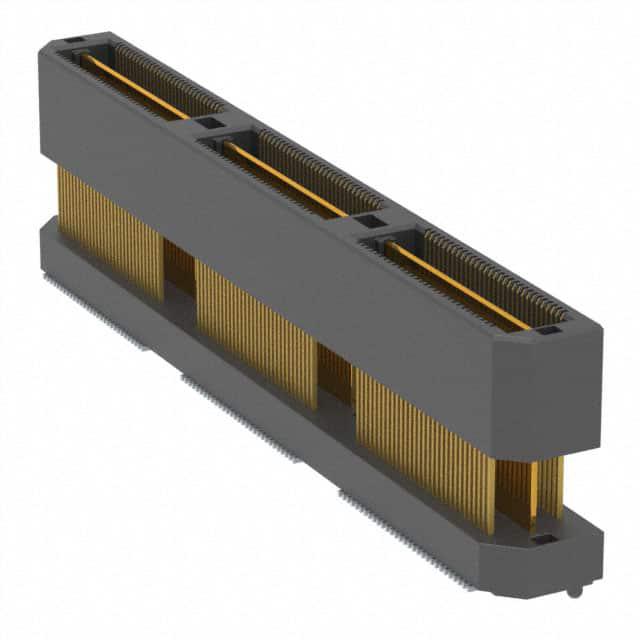

QTH-090-04-F-D-A-K

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 180pin 16mm 15.24mm 76nm 金 SMD,P=0.5mm 贴片安装
供应商型号: SAM11637-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-04-F-D-A-K

QTH-090-04-F-D-A-K概述


    产品简介


    本文介绍的产品是来自Samtec公司的高性能连接器QTH-XXX-XX-X-D-XXX。该连接器属于标准PCB连接器系列,具有多种安装选项和结构设计。QTH-XXX-XX-X-D-XXX 主要用于电子设备中的信号传输,支持高速数据传输,并且具有广泛的适用范围,包括计算机、通信设备、工业自动化等领域。

    技术参数


    | 参数 | 规格 |

    | 连接器类型 | 高速PCB连接器 |
    | 安装方式 | 焊接安装 |
    | 焊接技术 | 波峰焊接 |
    | 接触件间距 | 2.54mm (0.100英寸) |
    | 插针直径 | 1.45mm (0.057英寸) |
    | 接触件数 | 每排2个 |
    | 适用电流 | 未提供具体值 |
    | 适用电压 | 未提供具体值 |
    | 工作温度范围 | -40°C至85°C |
    | 插拔寿命 | 未提供具体值 |
    | 螺丝固定选项 | 支持螺丝固定 |

    产品特点和优势


    QTH-XXX-XX-X-D-XXX 连接器的主要优势在于其高可靠性和高灵活性。通过多样的安装选项,该连接器能够适用于不同的应用场景。此外,其采用标准间距和可靠的焊接技术,使得它在高频和高速应用中表现优异。独特的螺丝固定选项增加了其在严苛环境下的稳固性。这些特点使其在市场上具备较高的竞争力。

    应用案例和使用建议


    根据手册中的描述,QTH-XXX-XX-X-D-XXX 连接器已在多种场合下得到应用,例如计算机背板、网络交换机和工业控制系统中。为了最大化其性能,建议在使用时确保连接器的插针与焊盘精确对齐,避免焊锡不足或溢出。同时,建议对于需要倒装焊接的应用场景,使用环氧树脂胶水以增强稳定性。

    兼容性和支持


    QTH-XXX-XX-X-D-XXX 连接器与其他Samtec公司的相关产品兼容良好,可以在同一系统内实现无缝集成。Samtec公司提供了详尽的技术文档和支持服务,包括详细的安装指南和故障排除手册,以帮助用户更好地使用该产品。

    常见问题与解决方案


    1. 问题:焊料过多导致短路
    - 解决方案:使用指定厚度的焊锡网(0.152mm),并严格按照推荐的焊接工艺进行操作。
    2. 问题:接触电阻不稳定
    - 解决方案:确保插针和焊盘之间的清洁度,并在焊接前进行适当的预处理。

    总结和推荐


    综上所述,QTH-XXX-XX-X-D-XXX 是一款性能卓越、设计灵活的连接器产品。其独特的功能和优势使其在各种应用环境中表现出色。特别是在高速数据传输和工业控制领域,该产品将展现出显著的优势。因此,强烈推荐在相关的电子工程项目中使用此连接器。
    以上内容是对QTH-XXX-XX-X-D-XXX连接器产品的全面介绍,涵盖了产品特点、技术规格、使用场景以及支持服务等关键信息,希望能够为您的项目选择提供有价值的参考。

QTH-090-04-F-D-A-K参数

参数
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 15.24mm
针脚数 180pin
接合堆叠高度 16mm
触头镀层厚度 76nm
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-090-04-F-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-090-04-F-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-090-04-F-D-A-K QTH-090-04-F-D-A-K数据手册

QTH-090-04-F-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
