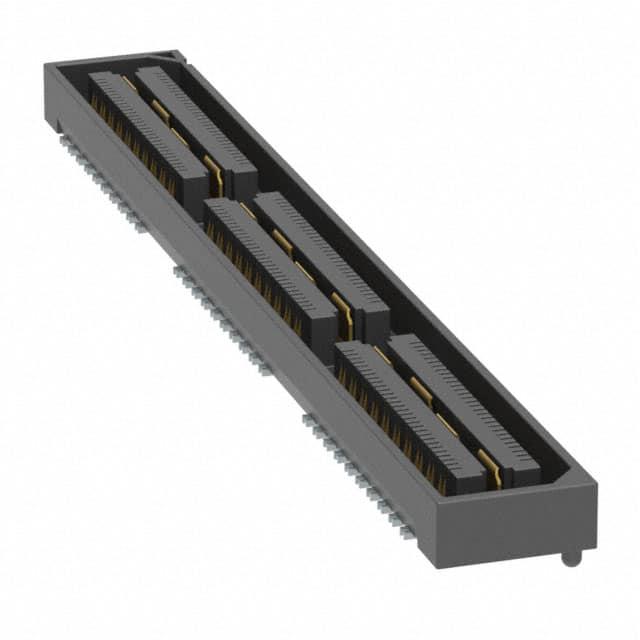

QSH-060-01-L-D-DP-K

厂牌: SAMTEC
产品描述: Differential Pair Array,Female 500μm 2 120pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 250nm 金 SMD,P=0.5mm 贴片安装 61.27mm(长度)*7.49mm(高度)
供应商型号: Q-QSH-060-01-L-D-DP-K
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-060-01-L-D-DP-K

QSH-060-01-L-D-DP-K概述

    高速接地平面插座QSH系列技术手册解析

    一、产品简介


    QSH系列是高速接地平面插座,适用于电源和接地系统的设计。该系列插座具备金属平面设计,能够提供出色的电性能和热性能。其独特的刀片与弹簧设计保证了高可靠性连接。QSH系列产品被广泛应用于计算机、服务器、通信设备、医疗设备和其他需要高密度连接的应用领域。

    二、技术参数


    - 引脚配置:每排引脚数(QSH PIN PER ROW)为030, 060, 090。
    - 接地对数:单端(-D)或差分对(-D-DP)。
    - 绝缘材料:液晶聚合物(LCP)。
    - 触点材料:磷青铜(Phosphor Bronze)。
    - 镀层选项:金(Au)或锡(Sn)镀层,厚度50 µ"(1.27 µm)镍(Ni)下。
    - 电流承载能力:每个触点2 A(两个触点),每个接地平面25 A。
    - 温度范围:-55°C至+125°C。
    - 电压等级:175 VAC(5毫米堆叠高度)。
    - 最大循环次数:100次。
    - 符合标准:符合RoHS标准。

    三、产品特点和优势


    QSH系列插座的主要特点是其金属平面设计提供了优良的接地和电源传输性能,同时其独特的刀片与弹簧接触方式确保了高可靠性连接。此外,它具有广泛的电流承载能力和温度适应性,使其适用于各种恶劣的工作环境。这种设计提高了系统的稳定性和耐用性,从而增强了其市场竞争力。

    四、应用案例和使用建议


    - 应用场景:QSH系列适用于计算机主板、服务器背板、通信设备、医疗设备等。例如,在服务器主板中,QSH系列可以作为高密度电源和信号连接器使用,以实现高效的电力分配和数据传输。
    - 使用建议:为了确保最佳性能,建议使用QSH系列时遵循制造商推荐的PCB布局和装配指南。另外,定期检查连接器的接触状态和清洁度,有助于延长使用寿命。

    五、兼容性和支持


    QSH系列与多种设备兼容,如UMPT/UMPS,适用于灵活的两件式电源/信号解决方案。此外,制造商提供了详细的技术支持和维护服务,客户可通过IPG@samtec.com或SIG@samtec.com联系相关团队获取帮助。

    六、常见问题与解决方案


    1. 问题:如何判断插座的使用寿命?
    - 解决方案:QSH系列插座的使用寿命约为100次循环。可以通过检测插拔力变化来判断其老化程度,及时更换以避免故障。

    2. 问题:如何处理接触不良?
    - 解决方案:首先检查插座和电缆的接触部分是否有污垢或损坏,清洁或更换有问题的部分。如果问题依然存在,建议联系技术支持获取进一步指导。

    七、总结和推荐


    QSH系列是一款高性能的高速接地平面插座,具备出色的电气性能和耐用性。其金属平面设计和刀片与弹簧结构使其成为各种高密度连接应用的理想选择。虽然其价格相对较高,但考虑到其优异的性能和长寿命,我们推荐在关键应用场合中使用。

QSH-060-01-L-D-DP-K参数

参数
排数 2
触头镀层
板上高度 3.25mm
针脚数 120pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 250nm
类型 Differential Pair Array,Female
间距 500μm
长*宽*高 61.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-060-01-L-D-DP-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-060-01-L-D-DP-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-060-01-L-D-DP-K QSH-060-01-L-D-DP-K数据手册

QSH-060-01-L-D-DP-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 21.9558 ¥ 182.2327
25+ $ 19.0404 ¥ 158.0352
50+ $ 16.312 ¥ 135.3896
100+ $ 11.8364 ¥ 98.2421
250+ $ 10.7024 ¥ 88.8301
500+ $ 8.4244 ¥ 69.9226
2160+ $ 6.1585 ¥ 51.1153
5808+ $ 5.7604 ¥ 47.8111
12576+ $ 5.2597 ¥ 43.6558
库存: 100
起订量: 11 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1822.32
直接购买
加入购物车
