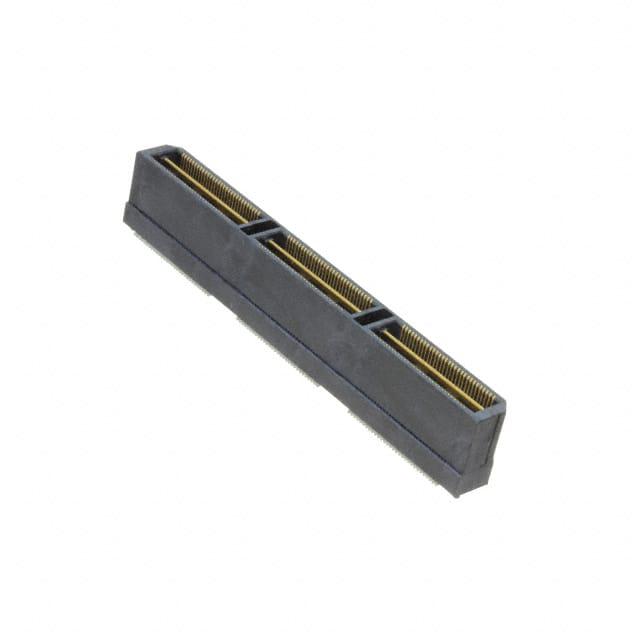

QTH-090-03-L-D-A-K

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距180p双排排针, QTH系列, 直角, 表面
供应商型号: 3748287
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-03-L-D-A-K

QTH-090-03-L-D-A-K概述

    产品概述

    产品简介


    本产品是一款高度集成化的高密度双排HS终端装配件,专为多种电气和电子应用设计。产品型号为QTH-30-XX-X-D-XX,主要用于连接器系统中,能够提供高效稳定的信号传输及电气连接性能。它适用于广泛的应用领域,如通信设备、数据中心、工业自动化系统等,能够在苛刻的工作环境中保持可靠性能。

    技术参数


    - 封装选项: 支持030、060、090、120和150个位置(每行)。
    - 排列方式: 双排设计。
    - 表面处理:
    - -F: 3微英寸选择性金在接触区域,钝化锡在尾部。
    - -L: 10微英寸选择性金在接触区域,钝化锡在尾部。
    - -H: 30微英寸金在接触区域,3微英寸金在尾部。
    - -C: 50微英寸选择性金在接触区域,钝化锡在尾部。
    - 引脚长度: 提供多种长度选择,包括.1680、.2861、.4043、.6001、.7181、.8361、.9542、1.1511和.5224英寸。
    - 引导柱: 仅限-01和-02引脚样式。
    - 摩擦锁: 支持可选摩擦锁,提升稳定性。
    - 保留选项: 可选的保留选项,增强机械稳定性。
    材料
    - 绝缘体: LCP UL94V-0,黑色。
    - 终端和接地平面: 磷青铜。
    尺寸和公差
    - 所有尺寸以英寸表示,公差如下:
    - 小数点: ±.01、±.005、±.002。
    - 角度: ±2°。
    - 最大允许偏差:.002英寸。

    产品特点和优势


    - 高密度设计: 双排设计允许更高的集成度,减少占用空间。
    - 可靠性: 通过选择性金和钝化锡处理提高抗腐蚀能力。
    - 机械强度: 引导柱和摩擦锁提供额外的稳定性。
    - 多功能性: 多种引脚长度和封装选项满足不同应用需求。
    - 易于集成: 提供多种安装选项,简化生产过程。

    应用案例和使用建议


    应用案例
    - 数据中心: 高密度连接器用于服务器之间的信号传输。
    - 工业自动化: 在严苛环境下提供稳定可靠的连接。
    - 电信设备: 支持高速数据传输。
    使用建议
    - 环境考虑: 在严苛环境下使用时,应特别注意灰尘和振动对产品的影响。
    - 安装指导: 使用合适的工具确保正确安装引导柱和摩擦锁,提高机械稳定性。
    - 定期检查: 建议定期进行检查和维护,确保长期稳定运行。

    兼容性和支持


    - 兼容性: 与QSH-D-GP配合使用,但不兼容QSH-D-RA-GP选项。
    - 支持: SAMTEC公司提供全面的技术支持和维护服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1: 引脚安装困难。
    - 解决办法: 确保使用正确的工具,并按照手册指示操作。
    - 问题2: 连接不稳定。
    - 解决办法: 检查引脚和插座是否正确对齐,确认没有灰尘和杂质干扰。
    - 问题3: 引脚出现氧化。
    - 解决办法: 使用适当的清洁剂和工具进行清理,确保引脚表面干净。

    总结和推荐


    总体而言,QTH-30-XX-X-D-XX是一款高性能、高可靠性的双排HS终端装配件,非常适合在多种应用场景中使用。它具备优秀的机械和电气性能,能够应对各种挑战。对于需要高密度连接和可靠信号传输的应用,强烈推荐选用此产品。同时,SAMTEC公司提供的技术支持也大大增加了其市场竞争力。

QTH-090-03-L-D-A-K参数

参数
排数 2
触头镀层
板上高度 10.27mm
针脚数 180pin
接合堆叠高度 11mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘
