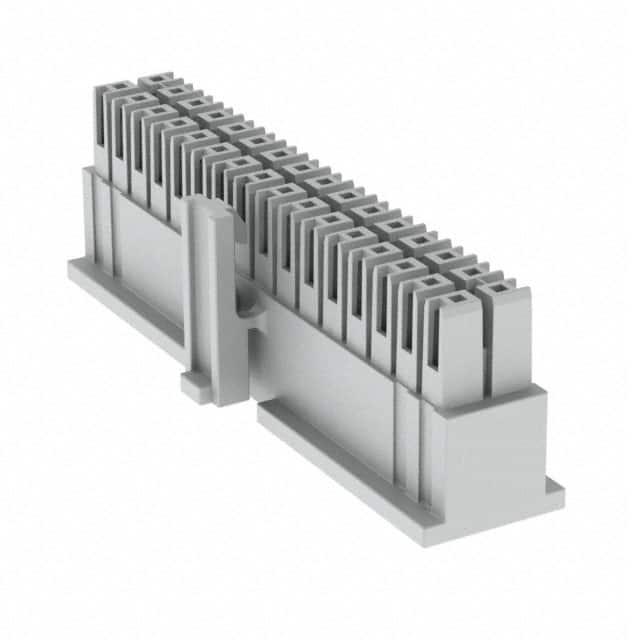

IPD1-16-D-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 压接连接器外壳, 32路, 2.54mm节距, 2行
供应商型号: 3584968
供应商: element14
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPD1-16-D-K

IPD1-16-D-K概述

    电子元器件产品技术手册

    产品简介


    本手册详细介绍了SAMTEC公司的电子元器件IPD1系列。该系列产品属于连接器组件,主要应用于各种电路板设计和电气设备中。这些连接器设计用于提供稳定的信号传输和高效的电力分配。其主要功能在于确保不同电子设备之间的可靠连接,同时满足多种应用场景下的特定需求。

    技术参数


    以下是IPD1系列的主要技术参数和技术规格:
    - 位置数:-02至-25(每行)
    - 闩锁选项:
    - 金属闩锁(-M):见图1
    - (无金属闩锁则为空白,默认为塑料闩锁,见图8和图10,第2页)
    - 行规范:
    - 单行(-S)
    - 双行(-D)
    - 选项:
    - 极化(-P):见图2(不可与-K、-GP选项同时使用)
    - 键控极化(-K):见图3(不可与-P、-GP选项同时使用)
    - 导柱(-GP):见图5,第2页(不可与-P、-K选项同时使用)
    - 水平方向(-H):见图7,第2页(仅适用于双行)
    其他关键技术参数如下:
    - 尺寸:总长度:.509英寸(12.93毫米),宽度:.289英寸(7.34毫米)
    - 材料:绝缘体:尼龙,UL 94 V2(单行)或UL 94 V0(双行)
    - 闩锁材料:镍镀铍铜,#25,半高

    产品特点和优势


    IPD1系列连接器具有多个独特的优势:
    - 高可靠性:坚固的金属闩锁设计提供了更高的连接稳定性。
    - 极化和键控功能:防止插接错误,增加使用安全性。
    - 兼容性好:适用于多种不同的电路板和电气设备。
    - 易于安装:导柱和水平方向的设计使得安装更加方便快捷。
    - 适应性强:单行和双行的设计满足不同的布局需求。

    应用案例和使用建议


    应用案例:
    - 用于工业自动化控制系统的信号传输
    - 高速数据通信网络中的信号连接
    - 消费电子设备中的电源和信号连接
    使用建议:
    - 在组装前检查所有部件的完整性,确保安装过程中没有损坏。
    - 使用正确的工具进行安装,以避免不必要的损坏。
    - 注意保持良好的干燥环境,以减少尼龙材料的膨胀和收缩影响。

    兼容性和支持


    IPD1系列连接器可以与其他标准连接器和设备兼容。SAMTEC公司提供详尽的技术支持和售后服务,包括产品培训、故障诊断和维修服务。更多技术支持信息请访问SAMTEC官方网站。

    常见问题与解决方案


    - 问题1:连接器安装困难
    - 解决方案:确认连接器的极化方向正确,使用正确的工具辅助安装。

    - 问题2:连接不稳固
    - 解决方案:检查金属闩锁是否完全锁定,必要时重新安装。
    - 问题3:接触不良
    - 解决方案:清洁连接器接口,确保无灰尘或污垢。

    总结和推荐


    综合上述内容,IPD1系列连接器以其高度可靠的连接性能、多样化的配置选项和广泛的适用性,在工业自动化、通信和消费电子等多个领域有着广泛的应用前景。鉴于其优良的品质和全面的支持服务,我们强烈推荐这一产品。
    如果您需要更多的技术支持或定制服务,建议直接联系SAMTEC公司的技术支持团队。

IPD1-16-D-K参数

参数
类型 Latch Lock,Receptacle
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 32pin
长*宽*高 42.04mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
