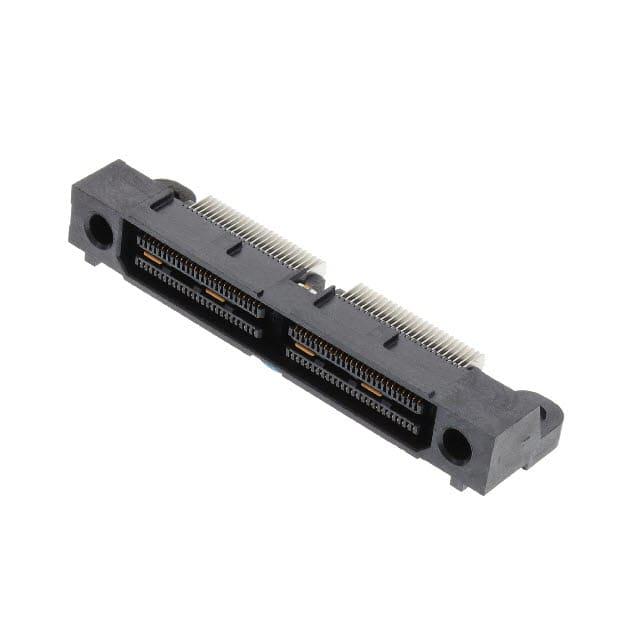

QSS-050-01-F-D-RA-WT

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距100p双排排母 高速地面, QSS系列, 直角, 表面
供应商型号: 200-QSS05001FDRAWT
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSS-050-01-F-D-RA-WT

QSS-050-01-F-D-RA-WT概述

    电子元器件产品技术手册:QSS-XXX-XX-XXX-D-RA-XX-XXX

    1. 产品简介


    产品类型:
    QSS-XXX-XX-XXX-D-RA-XX-XXX是一款双排直角插座条(Right Angle Socket Strip),专为高密度连接器设计,广泛应用于计算机、通信设备及工业自动化领域。
    主要功能:
    - 支持双排结构,适合紧凑型电路板布局。
    - 提供多种定位孔选项(如-025, -050, -075, -100)以适应不同间距需求。
    - 可选锁紧螺钉(-LS1)或焊接螺母(-MTI)安装方式。
    应用领域:
    - 计算机主板与扩展卡接口。
    - 网络设备(路由器、交换机)的背板连接。
    - 工业控制和测量仪器的信号传输。

    2. 技术参数


    | 参数名称 | 规格范围 | 单位 |
    |
    | 每行位置数 | -025, -050, -075, -100 | - |
    | 引脚风格 | PLATING SPECIFICATION
    | 材料 | 绝缘体:LCP,黑色
    插针:磷青铜
    | 推出力 | 最小6盎司 | 盎司 |
    | 表面处理 | 镀金(F),可选镀镍(L)
    | 工作温度范围 | -40°C 至 +85°C | °C |
    | 线缆直径支持 | 0.062", 0.093" | 英寸 |

    3. 产品特点和优势


    特点:
    1. 紧凑设计:双排结构显著节省空间,尤其适用于高度集成的PCB布局。
    2. 高可靠性:磷青铜插针保证长期使用中的接触稳定性和耐腐蚀性能。
    3. 安装灵活性:提供锁紧螺钉或焊接螺母两种固定方式,方便灵活组装。
    优势:
    - 在高密度布线环境中表现卓越,减少了接线错误的风险。
    - 兼容多种标准电路板厚度(0.062" 和 0.093"),适配性广。
    - 采用黑化LCP绝缘材料,具有出色的电气绝缘性能和抗老化能力。

    4. 应用案例和使用建议


    应用案例:
    - 在服务器主板上,用于连接PCIe扩展槽与主处理器。
    - 在通信网络设备中,实现背板到子卡的数据传输。
    使用建议:
    1. 在组装前检查所有部件是否完全符合图纸要求,特别是定位孔尺寸与焊盘对齐精度。
    2. 建议在焊接过程中使用氮气保护气氛以提高焊接质量。
    3. 若需长时间运行,建议定期清理插座以防灰尘积累导致接触不良。

    5. 兼容性和支持


    兼容性:
    - QSS系列设计支持与Samtec公司其他产品无缝集成,如QTS系列锁紧机构配件。
    - 背板设计建议配合0.062" 或 0.093" 的电路板厚度以确保最佳性能。
    支持与维护:
    - Samtec提供详尽的技术文档和在线支持服务,用户可通过官方网站下载最新版本的手册并获取技术支持。
    - 常规维护包括定期清洁插座表面并检查连接状态。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插座接触电阻过大 | 检查表面氧化情况并重新清洁或更换插针。 |
    | 插头无法正确插入 | 核对两部件尺寸公差,必要时调整定位孔。 |
    | 连接器推出力不足 | 更换更高推力的插针组件。 |

    7. 总结和推荐


    综合评估:
    QSS-XXX-XX-XXX-D-RA-XX-XXX凭借其紧凑的设计、高可靠性及多样化配置,在高密度连接器市场中具有显著竞争优势。其广泛的应用场景和良好的兼容性使其成为电子设计工程师的理想选择。
    推荐使用:
    强烈推荐给需要高效信号传输且追求空间利用率的专业用户。特别是在服务器、交换机等高性能计算和通信设备领域,该产品能够显著提升系统的整体性能和稳定性。
    通过Samtec提供的完善技术支持和服务保障,用户可以最大限度地发挥这款电子元器件的潜力,从而满足现代电子产品日益复杂的需求。

QSS-050-01-F-D-RA-WT参数

参数
接合堆叠高度 -
触头镀层厚度 76nm
类型 Center Strip Contacts,Socket
间距 640μm
排数 2
触头镀层
板上高度 8.33mm
针脚数 100pin
长*宽*高 53.97mm(长度)*14.22mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QSS-050-01-F-D-RA-WT厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSS-050-01-F-D-RA-WT数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSS-050-01-F-D-RA-WT QSS-050-01-F-D-RA-WT数据手册

QSS-050-01-F-D-RA-WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
