首页  >  产品百科  >  ERM8-040-05.0-S-DV-TR

ERM8-040-05.0-S-DV-TR

厂牌: SAMTEC
产品描述: Center Strip Contacts,Header 800μm 2 80pin 10mm,12mm,15mm 8.91mm 760nm 金 贴片安装 38mm(长度)*5.6mm(高度)
供应商型号: SAM15410DKR-ND
供应商: Digi-Key
标准整包数: 1

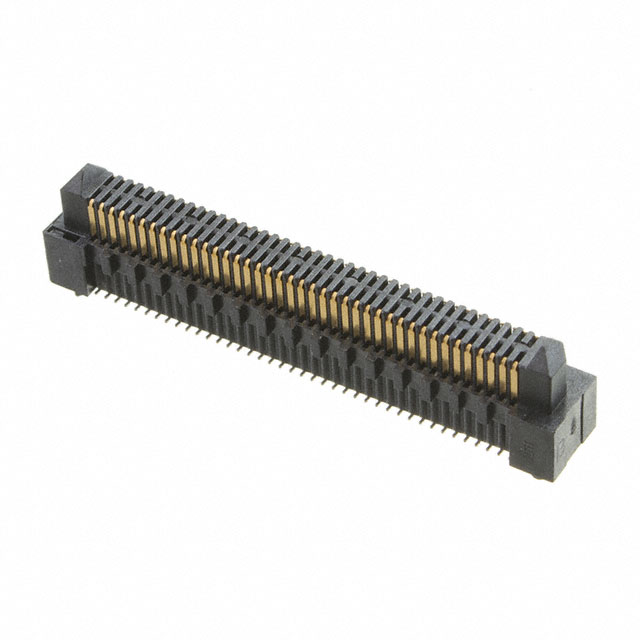

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERM8-040-05.0-S-DV-TR

ERM8-040-05.0-S-DV-TR概述

    电子元器件技术手册:ERM8-XXX-XX.X-XXX-DV-XXXX-XX

    产品简介


    ERM8-XXX-XX.X-XXX-DV-XXXX-XX 是一种高可靠性连接器系统,由SAMTEC公司设计和制造。它适用于广泛的电子设备,如服务器、电信设备和工业控制系统。这款连接器系统通过提供多种配置选项来满足不同客户的需求,确保高度的灵活性和兼容性。

    技术参数


    - 位置数(每行):可选 5、10、11、13、20、25、30、35、40、49、50、60、70、75、100(仅限-09.0引脚样式)
    - 引脚样式:2mm(-02.0)、3mm(-03.0)、5mm(-05.0)、8mm(-08.0)、9mm(-09.0)
    - 镀层规格:
    - L:接触区域轻选金,尾部哑光锡
    - S:接触区域30µ"选择金,尾部哑光锡
    - STL:接触区域30µ"选择金,尾部90/10锡铅合金(±5%)
    - DV:双垂直
    - 行规范:
    - K:聚酰亚胺膜垫(-02.0 和 -03.0 选项仅限现有客户)
    - DS:差分对(热插拔)
    - L:卡口(仅限 -03.0、-05.0 和 -09.0 引脚样式)
    - S:屏蔽
    - EGP:扩展导轨(仅限 -05.0 引脚样式)
    - EGPS:扩展导轨屏蔽(仅限 -05.0 和 -09.0 引脚样式)
    - 材料:绝缘体为LCP,颜色为黑色;终端为磷青铜;卡口为铍铜;屏蔽为磷青铜
    - 包装:托盘、带状卷盘(标准包装)、单卷包装(可选)

    产品特点和优势


    1. 高密度连接:可选位置数多达100个,适合需要密集连接的应用。
    2. 多种配置选项:用户可以根据具体需求选择不同的引脚样式和镀层规格。
    3. 高可靠性:采用优质材料和严格的生产工艺,保证长期稳定的性能。
    4. 易安装:双垂直设计便于快速安装,减少安装时间和成本。
    5. 灵活的包装选项:托盘和带状卷盘两种包装方式,适应不同应用场景。

    应用案例和使用建议


    应用案例:
    - 服务器:高密度服务器连接需求
    - 电信设备:高速数据传输需求
    - 工业控制系统:耐久性和稳定性的要求
    使用建议:
    - 在服务器环境中使用时,建议选择双垂直设计以提高信号传输的稳定性。
    - 在高密度安装场景下,考虑选择多位置数(如100位)版本以优化空间利用率。
    - 在对机械强度有较高要求的应用中,建议选择带有卡口和屏蔽的选项以增强整体稳定性。

    兼容性和支持


    该连接器系统具有良好的兼容性,可以与多种标准电路板和电缆进行配合使用。此外,SAMTEC公司提供了详尽的技术支持文档和在线资源,确保用户能够顺利部署和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现松动 | 确保安装时卡口紧固到位,检查连接器是否有损坏。 |
    | 高频信号传输不稳定 | 检查屏蔽选项是否启用,确保电缆和电路板端的接地良好。 |
    | 端子接触不良 | 清理端子表面氧化物,确保端子与插座的良好接触。 |

    总结和推荐


    综上所述,ERM8-XXX-XX.X-XXX-DV-XXXX-XX 连接器系统凭借其高密度连接、多种配置选项、高可靠性和易安装的特点,在各种电子设备中展现出卓越的应用表现。对于需要高密度连接和高可靠性的应用场景,强烈推荐使用此产品。无论是服务器、电信设备还是工业控制系统,这款连接器都能提供出色的性能和稳定性。

ERM8-040-05.0-S-DV-TR参数

参数
触头镀层
板上高度 8.91mm
针脚数 80pin
接合堆叠高度 10mm,12mm,15mm
触头镀层厚度 760nm
类型 Center Strip Contacts,Header
间距 800μm
排数 2
长*宽*高 38mm(长度)*5.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERM8-040-05.0-S-DV-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERM8-040-05.0-S-DV-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC ERM8-040-05.0-S-DV-TR ERM8-040-05.0-S-DV-TR数据手册

ERM8-040-05.0-S-DV-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.0892 ¥ 68.3537
10+ $ 7.0377 ¥ 58.8966
25+ $ 6.6527 ¥ 55.6745
50+ $ 6.4465 ¥ 53.9495
100+ $ 5.8531 ¥ 48.9833
库存: 34
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 68.35
