首页  >  产品百科  >  HTSW-106-07-F-S

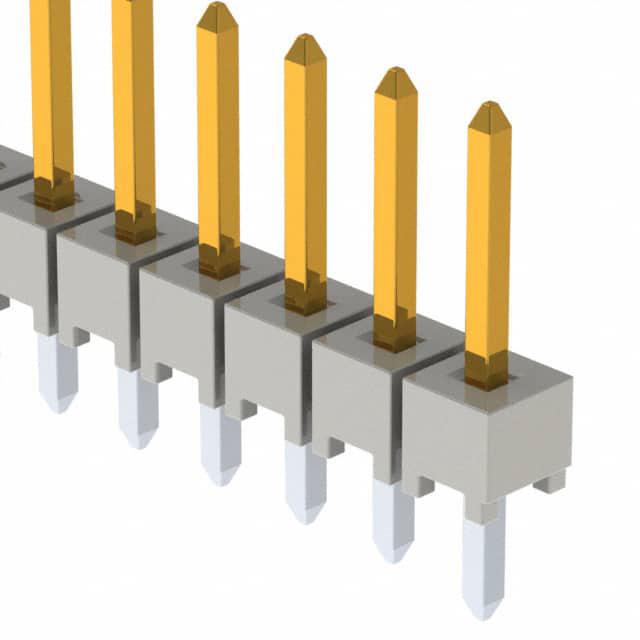

HTSW-106-07-F-S

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 1 6pin 推挽式 Male Pin 通孔安装 15.24mm(长度)*2.54mm(高度)
供应商型号: 200-HTSW10607FS
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HTSW-106-07-F-S

HTSW-106-07-F-S概述

    HTSW系列电子元器件技术手册

    产品简介


    HTSW系列电子元器件是一类用于连接和固定电路板的高性能终端块。它们广泛应用于消费电子、工业自动化、通讯设备等领域,为复杂的电子系统提供可靠的连接解决方案。HTSW系列终端块支持单行、双行、三行以及三行填充外侧行的设计,可根据不同应用场景灵活配置。

    技术参数


    | 参数名称 | 描述 | 值 |
    |
    | 产品类型 | 单行、双行、三行 | -S: 单行
    -D: 双行
    -T: 三行
    -Q: 三行填充外侧行 |
    | 针位数 | 每行针位数从1到50不等 | -1: 1至50针,针间距0.100英寸
    -2: 2至25针,针间距0.200英寸减去0.100英寸 |
    | 引脚样式 | 直脚和直角两种选项 | -BLANK: 直脚
    -RA: 直角
    -RE: 延伸直角(仅单行) |
    | 端子间距 | 支持0.100英寸和0.200英寸两种间距 | -1: 0.100英寸(填满所有位置)
    -2: 0.200英寸(每两位置填充一次) |
    | 电镀方式 | 多种电镀选项 | -G: 金镀层10微英寸
    -T: 锡镀层
    -S: 选择性金镀层30微英寸
    ...(更多电镀选项) |
    | 锁定机制 | 支持锁定夹和锁定引脚选项 | -LC: 锁定夹(最少4个位置)
    -LL: 锁定引脚(仅双排和多排) |

    产品特点和优势


    HTSW系列终端块具有多种独特功能和优势,包括:
    - 高可靠性:采用高强度材料制造,能够承受高电流和高频信号传输。
    - 多功能设计:支持多种针位布局和电镀选项,适用于各种不同的应用场景。
    - 易于安装和维护:通过简单且标准化的安装过程,用户可以快速完成组装和拆卸操作。
    - 多样化配置:提供多种电镀和锁紧方式,确保与不同应用需求的高度匹配。

    应用案例和使用建议


    HTSW系列终端块在多种应用场景中表现出色。例如,在工业自动化设备中,HTSW终端块可以用于连接传感器和执行器,确保数据传输的稳定性和可靠性。此外,在消费电子领域,它们常用于连接显示屏和主板,提升整体系统的耐用性和用户体验。
    对于用户来说,建议在组装前仔细检查每个针位是否正确安装,并根据具体应用选择合适的电镀和锁紧方式以确保最佳性能。

    兼容性和支持


    HTSW系列终端块设计为兼容多种电子设备和组件,用户可以根据具体需求选择合适的型号。制造商SAMTEC提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术文档,帮助用户解决各种问题。

    常见问题与解决方案


    1. 问:如何确定适合的应用场合?
    - 答:应考虑信号类型、电流要求和工作环境等因素,根据HTSW系列的技术参数选择最适合的型号。

    2. 问:如何正确安装HTSW终端块?
    - 答:确保终端块完全插入并使用正确的工具进行压接。检查是否有松动或损坏现象。
    3. 问:如果需要更换零件,应如何处理?
    - 答:请直接联系SAMTEC的技术支持团队获取替换零件,并遵循其提供的指导说明进行更换。

    总结和推荐


    HTSW系列终端块以其高可靠性、多功能设计和易维护性在行业内获得了广泛认可。无论是工业自动化还是消费电子产品,都能找到适合的型号。因此,强烈推荐给需要高品质连接解决方案的专业人士和工程师们。
    综上所述,HTSW系列终端块是一款卓越的电子元器件产品,具备优异的性能和广泛的适用性。它不仅满足了现代电子系统对可靠性的严格要求,还为用户提供了一个灵活多样的配置选项。

HTSW-106-07-F-S参数

参数
触头端接 -
针脚数 6pin
类型 Header,Push-Pull
颜色 -
触头类型 Male Pin
紧固类型 推挽式
排数 1
长*宽*高 15.24mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

HTSW-106-07-F-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-106-07-F-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC HTSW-106-07-F-S HTSW-106-07-F-S数据手册

HTSW-106-07-F-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.391 ¥ 3.304
10+ $ 0.383 ¥ 3.2359
500+ $ 0.216 ¥ 1.8252
1000+ $ 0.1836 ¥ 1.5514
2000+ $ 0.162 ¥ 1.3689
5000+ $ 0.1404 ¥ 1.1864
10000+ $ 0.1188 ¥ 1.0039
库存: 395
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.3
