FFSD-05-D-08.10-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述:
供应商型号: 200-FFSD05D081001N
供应商: Mouser
标准整包数: 1

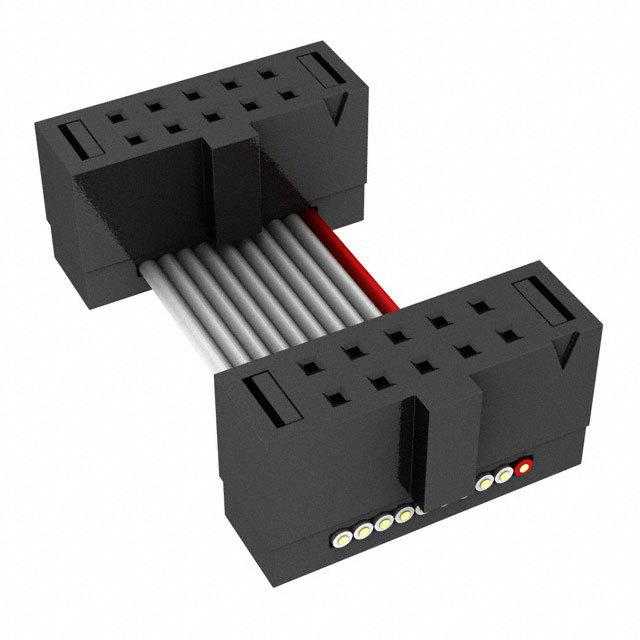

SAMTEC 矩形线缆 FFSD-05-D-08.10-01-N

FFSD-05-D-08.10-01-N概述


    产品简介


    FFSD-XX-X-XX.XX-01-X-X-XXX
    FFSD-XX-X-XX.XX-01-X-X-XXX 是一款高性能的双排插头式IDC(绝缘位移连接器)装配件。它主要设计用于电子设备间的连接,提供高效可靠的信号传输路径。这种连接器广泛应用于电信设备、数据通信系统、工业自动化控制等领域。

    技术参数


    - 型号标识: FFSD-XX-X-XX.XX-01-X-X-XXX
    - 组装长度:
    - 所有采用 -D"XX" 的选项:最小长度为 4.00 [101.6] mm
    - 其他选项:最小长度为 1.00 [25.4] mm
    - 选项描述:
    - -RW: 反向布线
    - -D"XX": 串连(最小长度为 2.00 [50.8] mm,增量为 1.00 [25.4] mm)
    - -R: 倒置(不能与 -M 或 -O 一起使用)
    - -RN1: 第一极性标记倒置
    - -RN2: 第二极性标记倒置
    - -M: 中间倒置(需要与 -D"XX" 一起使用)
    - -O: 外部倒置(需要与 -D"XX" 一起使用)
    - -SR: 应力释放(不能与 -O, -M, -R, 或 -D"XX" 一起使用)
    - 材料:
    - 绝缘体:PBT UL94V-0,黑色
    - 接触片:黄铜
    - 线材:30 AWG,7/38,镀锡,多股导线,灰色PVC绝缘层
    - 镀层:0.000010 英寸金覆盖 0.000050 英寸镍,其余部分为 0.000200 英寸镀锡覆盖 0.000050 英寸镍
    - 制造要求:
    - 线芯长度控制在电缆厚度的 25%以内,连续且在50%以内
    - 所有组装件必须进行100%短路和断路测试
    - 所有组装件必须进行100%的高压测试,电压为 630V
    - 应力释放能力达到 5LB [22N] 直拉强度

    产品特点和优势


    FFSD-XX-X-XX.XX-01-X-X-XXX 具有多项显著特点和优势:
    - 高可靠性: 通过严格的电气测试确保每个连接点的安全性和稳定性。
    - 多功能性: 支持多种配置选项,如反向布线、串连、倒置等,适应各种复杂的连接需求。
    - 坚固耐用: 采用PBT UL94V-0材料的绝缘体和镀金接触片,使得连接器在各种恶劣环境下仍能保持良好的性能。
    - 易于安装: 设计有应力释放装置,简化了安装过程并提高了连接的可靠性。
    - 兼容性强: 广泛适用于各种电子设备,满足不同应用领域的多样化需求。

    应用案例和使用建议


    该连接器可以广泛应用于电信设备、工业自动化控制系统、数据通信系统等多个领域。例如,在电信设备中,它可以实现设备间的高效信号传输;在工业自动化控制中,它可以连接传感器和控制器以实现精准控制。
    使用建议:
    - 在安装过程中注意应力释放选项,以避免因外力导致的连接失效。
    - 使用前请仔细阅读技术手册中的所有注意事项,确保符合相关标准和要求。
    - 在布线时要确保线材长度控制在适当范围内,以免影响电气性能。

    兼容性和支持


    - 兼容性: FFSD-XX-X-XX.XX-01-X-X-XXX 支持与市场上常见的电子设备和组件配合使用。
    - 支持和维护: SAMTEC 公司提供全面的技术支持和售后服务,确保客户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 问题: 连接器在使用过程中出现松动。
    - 解决方案: 检查安装过程中是否有应力释放,确认线材长度符合要求,必要时重新安装。

    2. 问题: 电气测试未通过。
    - 解决方案: 重新检查连接器的所有接口是否正确连接,确保所有测试条件符合标准。
    3. 问题: 连接器出现腐蚀现象。
    - 解决方案: 确保使用环境无腐蚀性气体,定期清洁连接器表面,检查是否需要更换或重新镀层。

    总结和推荐


    FFSD-XX-X-XX.XX-01-X-X-XXX 是一款设计精良、性能优越的双排插头式IDC连接器。它的多功能性、高可靠性和易用性使其成为众多电子设备连接的理想选择。尽管价格可能稍高于其他同类产品,但其出色的性能和长久的使用寿命使其具有很高的性价比。因此,我们强烈推荐在合适的应用场景中使用此款连接器。

FFSD-05-D-08.10-01-N参数

参数
零件状态 在售

FFSD-05-D-08.10-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-05-D-08.10-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-05-D-08.10-01-N FFSD-05-D-08.10-01-N数据手册

FFSD-05-D-08.10-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
