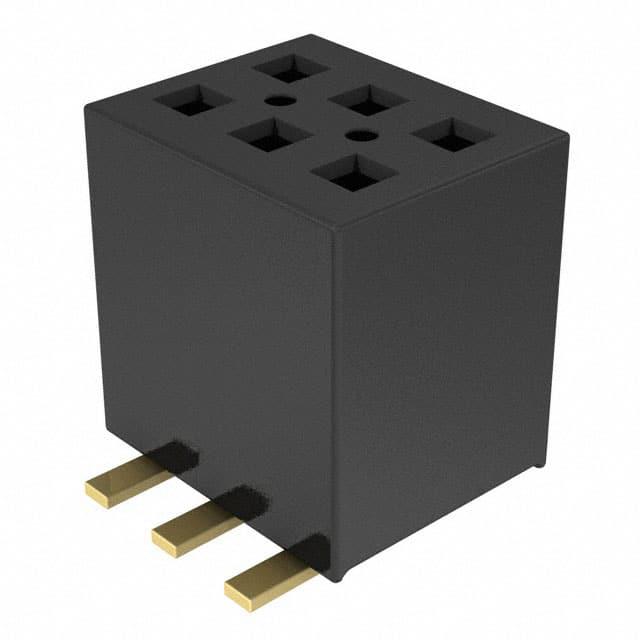

FLE-103-01-G-DV-TR

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距6p双排排母 经济型单梁排母, FLE系列, 直角, 表面
供应商型号: N-FLE-103-01-G-DV-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 FLE-103-01-G-DV-TR

FLE-103-01-G-DV-TR概述

    # 电子元器件技术手册:FLE-1XX-XX-XX-DV-XX-X-XX

    产品简介


    FLE-1XX-XX-XX-DV-XX-X-XX是一款由Samtec公司生产的双排垂直插装连接器。它主要用于提供高密度的电路连接,适用于广泛的应用领域,如计算机主板、网络设备、工业控制系统等。该连接器采用表面贴装技术(SMT),具有高可靠性及稳定的电气性能。

    技术参数


    - 产品类型: 双排垂直插装连接器
    - 连接方式: 表面贴装
    - 引脚数: 2至75个引脚(每行)
    - 间距: 1.27mm
    - 材料: 接触部分采用磷青铜材质,绝缘体材料为Vectra E130i,颜色为黑色
    - 镀层:
    - -G: 接触区10μ"金,尾部3μ"金
    - -H: 接触区30μ"重金,尾部3μ"金
    - -GF: 整个接触区3μ"金
    - 包装方式: 管装、带卷、整卷
    - 关键尺寸:
    - 最大偏移: ±0.254mm
    - 公差: 尺寸小数点后两位为±0.01mm,角度为±0.3度
    - 最大翘曲:
    - 引脚2至26: 0.10mm
    - 引脚27至75: 0.15mm
    - 最大推力: 0.5磅

    产品特点和优势


    - 高密度设计: 可以在有限的空间内实现更多的引脚数量,适合高密度电路板。
    - 可靠的电气性能: 磷青铜材质保证了良好的导电性和耐腐蚀性。
    - 灵活的包装选择: 支持管装、带卷等多种包装方式,方便不同需求的客户。
    - 多样化选择: 提供多种镀层选项以满足不同的应用需求。

    应用案例和使用建议


    应用案例
    FLE-1XX-XX-XX-DV-XX-X-XX可以应用于计算机主板、网络交换机、服务器等高密度电路板上。例如,在一台高性能服务器中,它可以帮助连接多个高速信号线,确保数据传输的稳定性和可靠性。
    使用建议
    - 热应力管理: 在焊接过程中注意控制温度曲线,避免过高的热应力对连接器造成损伤。
    - 安装检查: 安装完成后应仔细检查引脚是否有变形或损坏,确保所有引脚能够可靠接触。

    兼容性和支持


    FLE-1XX-XX-XX-DV-XX-X-XX与其他电子元器件或设备具有很好的兼容性,适用于各种标准接口。Samtec公司提供了详尽的技术支持和售后服务,包括产品安装指导、维修服务和技术咨询等。

    常见问题与解决方案


    问题1: 引脚断裂
    - 解决办法: 检查焊接工艺是否合理,确保焊接温度和时间控制得当;使用正确的工具进行拆卸,避免用力过猛导致引脚断裂。
    问题2: 插拔阻力过大
    - 解决办法: 检查连接器与插座之间的接触情况,确保插座没有变形;调整插头的插入方向,确保顺畅插入。
    问题3: 连接不稳
    - 解决办法: 确保连接器安装位置正确,没有偏移;重新焊接或更换有问题的引脚。

    总结和推荐


    FLE-1XX-XX-XX-DV-XX-X-XX作为一款高密度双排垂直插装连接器,具备出色的电气性能和可靠性。其多样化的包装选择和广泛的适用范围使其在市场上具有较高的竞争力。我们强烈推荐该产品用于需要高密度、高可靠性的电路板设计中。通过遵循上述建议,您可以充分利用该产品的优势,实现高效稳定的电路连接。

FLE-103-01-G-DV-TR参数

参数
间距-配接 1.27mm
针脚数 6pin
防护等级 -
排数 2
触头镀层 - 配接
额定电流 2A
颜色 黑色
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 250nm
长*宽*高 3.92mm(长度)*4.6mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
