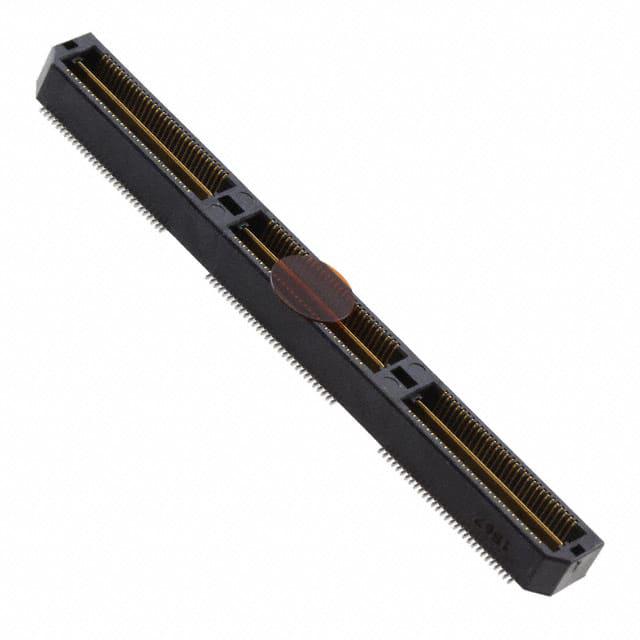

QTH-090-01-C-D-A-K-TR

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 180pin 5mm 4.06mm 1.27μm 金 SMD,P=0.5mm 贴片安装 60.01mm(长度)*7.11mm(高度)
供应商型号: QTH-090-01-C-D-A-K-TR-ND
供应商: Digi-Key
标准整包数: 425
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-090-01-C-D-A-K-TR

QTH-090-01-C-D-A-K-TR概述


    产品简介


    本文将详细介绍Samtec公司生产的一种高密度双排高速终端组装件,型号为QTH-XXX-XX-X-D-XXX。这款电子元器件主要用于实现电路板间的信号传输,特别适用于高速数据传输和精密控制领域。它具有多种位置规格和引脚风格选项,可广泛应用于计算机、通信设备、工业自动化系统等。

    技术参数


    - 位置规格:支持-030、-060、-090、-120、-150(每行)等多种位置规格。
    - 引脚风格:提供-01至-10等多种引脚风格选项。
    - 安装方式:双排安装。
    - 电镀规格:提供3 µ''选择性金镀、10 µ''选择性金镀、30 µ''全金镀、50 µ''选择性金镀等选项。
    - 材料:绝缘体为UL94V-0等级的黑色LCP,触点及接地平面采用磷青铜。
    - 尺寸和公差:所有尺寸均以英寸表示,具体公差参见相关图表。
    - 锁定选项:提供锁紧片、对齐销、摩擦锁、保持选项等,满足不同需求。

    产品特点和优势


    1. 高度集成化:支持多种位置规格和引脚风格,适用于各种复杂的应用场合。
    2. 可靠的电气性能:采用优质材料和先进的电镀工艺,确保长期稳定的工作表现。
    3. 灵活多样的安装方式:支持双排安装,可根据实际需要选择合适的引脚风格。
    4. 出色的兼容性和互换性:通过不同的选型配置,可以轻松与其他电子元器件进行搭配。
    5. 坚固耐用:采用了高强度材料和严格的质量控制流程,能够在恶劣环境下稳定运行。

    应用案例和使用建议


    应用案例
    该终端组装件已在计算机主板、服务器、路由器等高性能计算设备中得到广泛应用。例如,在服务器系统中,它被用于实现高速数据传输通道,保证了系统的高效运行。在工控设备中,这种终端组装件被用来连接各种传感器和执行机构,实现了精准控制。
    使用建议
    1. 在选用时需根据具体应用需求选择合适的位置规格和引脚风格。
    2. 安装过程中应严格按照手册要求操作,确保正确的电气连接。
    3. 对于复杂的工业控制系统,建议先进行小规模测试验证后再进行全面部署。

    兼容性和支持


    该产品与其他Samtec公司的电子元器件及配套工具高度兼容。厂商提供了详细的技术文档和用户指南,同时还有专业的技术支持团队随时待命,为客户提供咨询和服务。对于新应用的需求,客户也可以直接联系Samtec公司的连通处理小组获取帮助。

    常见问题与解决方案


    1. 问题:安装过程中出现信号丢失。
    解决方法:检查是否正确选择了合适的引脚风格和位置规格;确保所有连接件安装到位,没有松动。
    2. 问题:长时间使用后出现接触不良现象。
    解决方法:更换新的电镀层或重新清洁连接件表面,避免氧化物积累影响电气性能。
    3. 问题:设备在高温环境下运行不稳定。
    解决方法:确认使用的是符合要求的材料,建议使用更高温度等级的产品型号;加强散热措施,降低设备工作温度。

    总结和推荐


    综上所述,QTH-XXX-XX-X-D-XXX是一种高性能、多功能的电子元器件,具有优良的电气特性和广泛的适用范围。无论是计算机还是工业控制领域,它都是一个值得信赖的选择。虽然价格相对较高,但考虑到其卓越的性能和长久的使用寿命,我们仍然强烈推荐用户选择这款产品。

QTH-090-01-C-D-A-K-TR参数

参数
排数 2
触头镀层
板上高度 4.06mm
针脚数 180pin
接合堆叠高度 5mm
触头镀层厚度 1.27μm
类型 Header,Outer Shroud Contacts
间距 500μm
长*宽*高 60.01mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTH-090-01-C-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-090-01-C-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-090-01-C-D-A-K-TR QTH-090-01-C-D-A-K-TR数据手册

QTH-090-01-C-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
