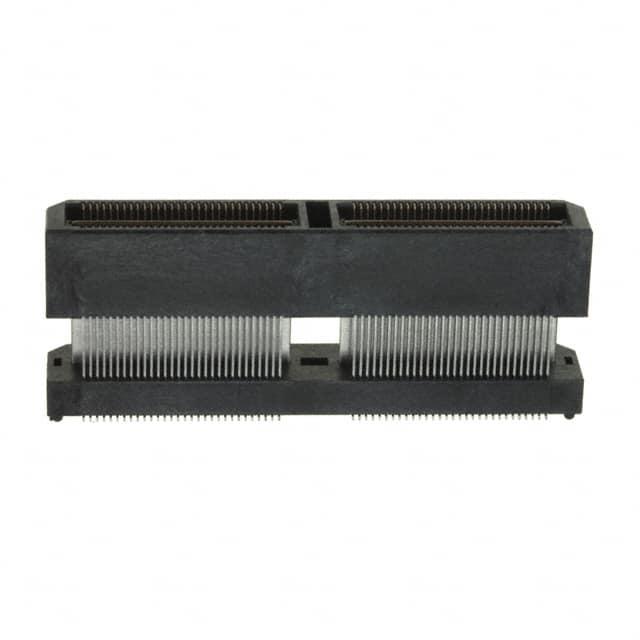

QTH-060-04-F-D-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针, QTH系列, 直角, 表面
供应商型号: 2001892
供应商: 海外现货
标准整包数: 40
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-04-F-D-A

QTH-060-04-F-D-A概述


    产品简介


    本文档详细介绍了一款由Samtec公司生产的高密度双排端子组件(High Density Double Row Terminal Assembly),型号为QTH-XXX-XX-X-D-XXX-XX-X-XX。这类电子元器件广泛应用于各种高可靠性连接器系统,适用于航空航天、汽车电子、工业自动化等领域。这些终端组件能够提供高效的数据传输能力和稳定的机械连接,是高性能连接解决方案的重要组成部分。

    技术参数


    - 针数:可选配置包括-030、-060、-090、-120、-150(每行)。
    - 排列方式:支持双排排列(使用QTH-30-XX-D-XX与QTHH-30-XX-D-XX)。
    - 镀层选择:
    - -F:接触区域3µ''选择性金镀层,尾部镀层为光亮锡。
    - -L:接触区域10µ''选择性金镀层,尾部镀层为光亮锡。
    - -H:接触区域30µ''金镀层,尾部镀层为3µ''金。
    - -C:接触区域50µ''选择性金镀层,尾部镀层为光亮锡。
    - 引脚样式:多种引脚长度可供选择,包括-01至-10。
    - 封装选项:
    - -GP:导轨式包装(仅限-01与-02)。
    - -FL:摩擦锁定。
    - -RT1:固定选项(仅限-01引脚样式,且必须配合-A选项)。
    - -LC:锁定夹选项。
    - -L:锁定选项(仅限-01引脚样式)。
    - 表面贴装选择:-K:聚酰亚胺薄膜(仅限-01至-04,-09与-10)。
    - 卷带与托盘包装:-TR、-FR。

    产品特点和优势


    这款QTH-XXX-XX-X-D-XXX-XX-X-XX双排端子组件具有多种显著的优点。首先,其双排设计提供了更高的连接密度和稳定性,能够有效提升系统的整体性能。其次,多样化的镀层选择满足了不同应用场景下的需求,确保连接的可靠性和耐用性。最后,通过多种封装选项和表面贴装选择,使得该产品易于集成到各类电路板中,极大地提升了用户的使用便利性。

    应用案例和使用建议


    该产品广泛应用于航空航天、汽车电子和工业自动化等领域。例如,在航空航天行业中,这些端子组件可以用于复杂的机载系统,确保数据传输的稳定性和可靠性。在汽车电子领域,它们可以用于车载网络系统,提高系统的抗干扰能力。
    为了充分发挥这些端子组件的优势,建议用户根据具体的应用场景选择合适的镀层和封装类型。例如,在需要高耐腐蚀性的环境中,可以选择金镀层;在空间有限的电路板上,则可以考虑采用聚酰亚胺薄膜以节省空间。

    兼容性和支持


    QTH-XXX-XX-X-D-XXX-XX-X-XX端子组件与其他同类产品具有良好的兼容性。然而,某些特定的封装选项可能不适用于所有应用。例如,带有导轨式包装(-GP)的选项在一些特定的安装过程中可能不适用。此外,Samtec公司提供了一系列的支持服务,包括技术支持、产品咨询和售后服务等,以确保用户能够充分利用这些端子组件的优势。

    常见问题与解决方案


    - 问题1:在组装过程中,发现引脚难以插入。
    - 解决方案:检查引脚是否有明显的弯曲或损坏,必要时重新调整引脚位置。此外,确保引脚和插孔之间的配合尺寸正确无误。

    - 问题2:安装完成后,发现连接不稳定。
    - 解决方案:检查是否选择了正确的镀层和封装类型。如果使用的是摩擦锁定(-FL)或固定选项(-RT1),请确保它们正确安装并已完全锁定。

    总结和推荐


    总体而言,QTH-XXX-XX-X-D-XXX-XX-X-XX双排端子组件是一款具备高性能、高可靠性和多样化功能的电子元器件。它的广泛应用范围和丰富的配置选项使其成为许多高科技领域的理想选择。我们强烈推荐该产品给需要高密度、高可靠连接解决方案的用户。

QTH-060-04-F-D-A参数

参数
触头镀层厚度 76nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 15.24mm
针脚数 120pin
接合堆叠高度 16mm
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-060-04-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-04-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-04-F-D-A QTH-060-04-F-D-A数据手册

QTH-060-04-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
