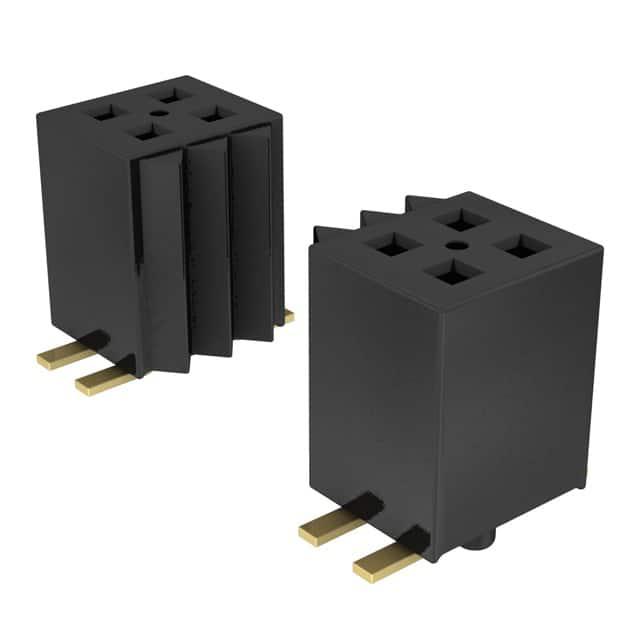

FLE-105-01-G-DV-A-P

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2 10pin 推挽式 Female Socket 黑色 SMD,P=1.27mm 贴片安装 6.46mm(长度)*4.6mm(高度)
供应商型号: 200-FLE10501GDVAP
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 FLE-105-01-G-DV-A-P

FLE-105-01-G-DV-A-P概述


    产品简介


    本文介绍的是Samtec公司的FLE-1XX-XX-XX-DV系列电子元器件,这是一类双排垂直插针连接器。这类连接器广泛应用于各类电子设备中,如通信设备、计算机系统、工业自动化控制等。它们的主要功能是实现电路板之间的电气连接,确保信号传输的稳定性和可靠性。

    技术参数


    以下是FLE-1XX-XX-XX-DV系列连接器的技术参数:
    - 连接器类型:双排垂直插针连接器
    - 引脚数量:每行从2到75个位置(具体取决于型号)
    - 引脚间距:1.27 mm(0.050英寸)
    - 插针长度:0.225 mm ± 0.020 mm (8.7 mils ± 0.79 mils)
    - 引脚材料:磷青铜
    - 镀层:金(标准)/重金(选项)
    - 包装:管装、带卷、整盘
    - 兼容性:与特定引脚布局兼容

    产品特点和优势


    FLE-1XX-XX-XX-DV系列连接器具有以下显著特点和优势:
    - 高密度引脚设计:每行最多可达75个引脚,适用于需要高度集成的应用场景。
    - 表面贴装技术(SMT):采用表面贴装技术,便于在PCB上的快速安装和焊接。
    - 多种镀层选择:提供金和重金镀层选项,确保良好的电接触和长期稳定性。
    - 多样化包装选项:提供管装、带卷和整盘等多种包装形式,满足不同生产需求。
    - 高强度机械性能:每个成品部件的最大推出力为0.5磅,保证了连接器在应用中的稳定性和可靠性。

    应用案例和使用建议


    这类连接器广泛应用于需要高密度电气连接的应用场景,例如:
    - 通信设备:路由器、交换机等
    - 计算机系统:服务器主板、显卡等
    - 工业自动化:控制系统、传感器接口等
    使用建议:
    1. 在组装过程中,要严格按照指定的工艺流程进行操作,避免过度弯曲或折断插针。
    2. 安装时应注意保持引脚和焊盘的良好对齐,以确保电气接触质量。
    3. 在高温环境下使用时,注意确保连接器的镀层能承受高温条件。

    兼容性和支持


    FLE-1XX-XX-XX-DV系列连接器与其他符合标准规格的电子设备和PCB具有良好的兼容性。Samtec公司提供了全面的支持服务,包括技术咨询、产品培训和技术文档,帮助客户更好地理解和使用这些连接器。

    常见问题与解决方案


    问题1:连接器插针在安装过程中发生弯曲。
    解决方案:检查插针安装工具是否合适,调整插针插入的角度和力度,确保平稳无损插入。
    问题2:连接器无法正常连接。
    解决方案:检查焊盘和插针的清洁度及平整度,确保没有异物阻塞;检查连接器的引脚数和焊接位是否匹配。

    总结和推荐


    综上所述,FLE-1XX-XX-XX-DV系列双排垂直插针连接器以其高密度引脚设计、优良的机械性能和多种镀层选择,为各种高要求应用场景提供了可靠的电气连接解决方案。其广泛的应用领域和多样的包装形式使其成为市场上的佼佼者。因此,强烈推荐这一系列连接器给需要高密度电气连接的应用场合。

FLE-105-01-G-DV-A-P参数

参数
针脚数 10pin
类型 Push-Pull,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
排数 2
触头端接 -
长*宽*高 6.46mm(长度)*4.6mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

FLE-105-01-G-DV-A-P厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FLE-105-01-G-DV-A-P数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC FLE-105-01-G-DV-A-P FLE-105-01-G-DV-A-P数据手册

FLE-105-01-G-DV-A-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.312 ¥ 27.9864
50+ $ 2.5596 ¥ 21.6286
540+ $ 1.8252 ¥ 15.4229
1080+ $ 1.6485 ¥ 13.9298
2070+ $ 1.428 ¥ 12.0666
5040+ $ 1.113 ¥ 9.4049
库存: 73
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.98
