首页  >  产品百科  >  QRM8-026-01-L-RA-GP

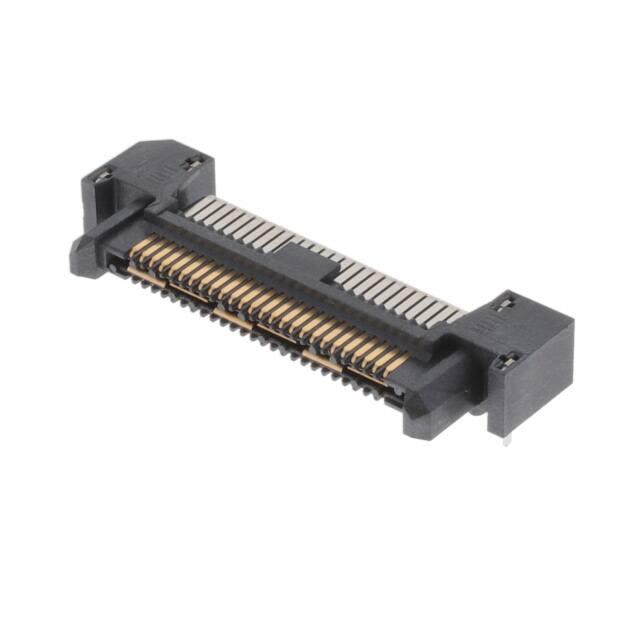

QRM8-026-01-L-RA-GP

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距52p双排排针 板对板连接器, Q Rate QRM8系列, 直角, 通孔安装
供应商型号: QRM8-026-01-L-RA-GP
供应商: Master
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QRM8-026-01-L-RA-GP

QRM8-026-01-L-RA-GP概述


    产品简介


    QRM8-XXX-XX-X-RA-GP-X-XX是一款专为高速信号传输设计的8位率(Q-Rate)直角终端装配组件。这款电子元器件主要用于连接和固定电路板上的信号线,广泛应用于计算机、通信设备、工业自动化等领域。

    技术参数


    - 引脚数量:每行引脚数可选26、52或78个。
    - 焊尾结构:-01:1.57[.062] 或 2.36[.093] 板厚(需参考注释9)。
    - 插拔式连接器选项:-K:聚酰亚胺薄膜(仅适用于26和78引脚型号,可参考图2,单页6)。
    - 包装方式:标准托盘包装(-BLANK),带卷带包装(-TR)和全卷带包装(-FR)(部分型号不适用)。
    - 镀层规范:A类,接触区为选择性金镀层(-S),尾部为雾状锡(-L)。
    - 其他规格:
    - 接触材料:磷青铜。
    - 地面平面:磷青铜。
    - 尺寸及公差:参考各节详细尺寸。
    - 极限偏差:参考各节详细尺寸。


    产品特点和优势


    1. 高可靠性:磷青铜材质保证了良好的导电性和耐磨性,适合长期使用。
    2. 多种配置选择:支持不同数量的引脚排列,可根据实际需求灵活选择。
    3. 兼容性强:可以方便地与不同类型的电路板对接,提高系统集成度。
    4. 便于组装和拆卸:提供了插拔式连接器选项,易于安装和维护。

    应用案例和使用建议


    应用案例
    QRM8-XXX-XX-X-RA-GP-X-XX已成功应用于各种通信和计算设备中,如服务器主板、网络交换机等,确保了信号传输的稳定性和可靠性。
    使用建议
    - 在焊接过程中,注意按推荐的钢网开孔大小来操作,以避免焊接不良。
    - 定期检查连接器的磨损情况,必要时及时更换。

    兼容性和支持


    该组件与市面上大多数标准电路板具有良好的兼容性,用户可以根据需要选择合适的连接器型号。Samtec公司提供全面的技术支持和服务,包括但不限于产品手册、设计指南和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后连接器松动 | 确保使用推荐的钢网开孔,并正确选择焊尾结构。 |
    | 引脚断裂 | 检查组装工艺,确保足够的弯折力度,但不要过度施力。 |

    总结和推荐


    总体而言,QRM8-XXX-XX-X-RA-GP-X-XX是一款高性能、多功能的电子元器件,其优异的电气特性和可靠性使其成为众多应用场景的理想选择。特别是对于需要高密度连接的应用,它表现出了极佳的兼容性和稳定性。强烈推荐给正在寻找高质量电子连接解决方案的工程师和技术人员。

QRM8-026-01-L-RA-GP参数

参数
触头镀层厚度 250nm
类型 Array,Male Pins
间距 800μm
排数 2
触头镀层
板上高度 -
针脚数 52pin
接合堆叠高度 -
长*宽*高 33.46mm(长度)*11.8mm(高度)
通用封装 SMD,P=0.8mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QRM8-026-01-L-RA-GP厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QRM8-026-01-L-RA-GP数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QRM8-026-01-L-RA-GP QRM8-026-01-L-RA-GP数据手册

QRM8-026-01-L-RA-GP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.182 ¥ 162.4715
10+ $ 17.985 ¥ 149.5379
25+ $ 17.8978 ¥ 148.8128
55+ $ 14.204 ¥ 118.0379
110+ $ 13.0715 ¥ 107.0422
275+ $ 10.9509 ¥ 89.677
550+ $ 10.9509 ¥ 89.677
库存: 110
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 162.47
