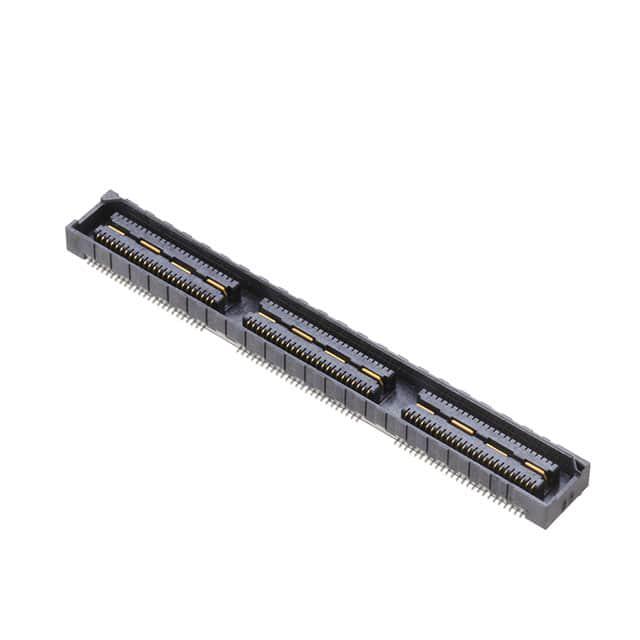

QSS-075-01-F-D-A

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距150p双排排母 普通插座, QSS系列, 直角, 表面
供应商型号: SAM9801-ND
供应商: Digi-Key
标准整包数: 1

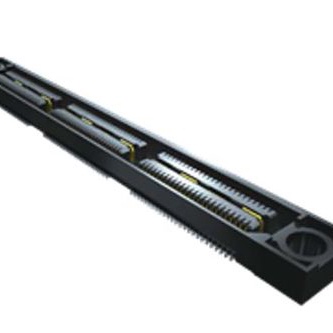

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSS-075-01-F-D-A

QSS-075-01-F-D-A概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是SAMTEC公司生产的QSS-XXX-XX-XXX-D-XXX-X-XX系列双排高密度插座组件。这些组件广泛应用于计算机、通信、工业自动化等领域,用于实现信号和电源的高效传输。该系列产品具有多种配置选项,以适应不同的应用场景和需求。

    技术参数


    - 针位数:-025, -050, -075, -100, -125(可选)
    - 行间距:0.25英寸
    - 材料:绝缘体为LCP(UL94V-0),接触体为磷青铜
    - 安装方式:带引脚
    - 锁片选项:支持锁定夹(-LC)、导轨(-GP)、锁定螺丝(-LS2)选项
    - 镀层选项:选择包括轻薄金(-L)、重金(-H)、闪金(-F)、锡铅合金(-STL、-FTL)

    产品特点和优势


    QSS-XXX-XX-XXX-D-XXX-X-XX系列具有以下显著特点和优势:
    1. 多样化的配置选项:提供多种针位数、行间距及不同材料和镀层选择,可根据具体需求进行定制。
    2. 高可靠性:采用高性能磷青铜材料作为接触体,确保长期稳定可靠的连接性能。
    3. 增强的机械稳定性:配有多种固定选项,如锁定夹、导轨和锁定螺丝,提升产品的安装稳固性和耐用性。
    4. 易于维护:独特的设计允许用户轻松进行拆卸和更换,减少维护时间和成本。

    应用案例和使用建议


    这些插座组件广泛应用于计算机主板、服务器、通信设备及工业控制系统中。例如,在一台高密度服务器中,可以使用QSS-XXX-XX-XXX-D-XXX-X-XX系列实现板载高速信号和电源的传输。
    使用建议:
    - 对于需要频繁插拔的应用场合,建议选择带有锁定夹(-LC)的版本,以提高插座组件的耐久性。
    - 在多银行的系统中,应定期检查每侧接地平面的压合高度,确保系统的稳定性。
    - 高插入力要求的应用中,推荐手动放置,避免自动放置导致的损坏风险。

    兼容性和支持


    QSS-XXX-XX-XXX-D-XXX-X-XX系列与多种标准规格相兼容,可以无缝集成到现有的电子系统中。SAMTEC公司提供了详尽的技术支持文档,用户可以访问官方网站获得最新的技术资料和应用指南。此外,SAMTEC还提供全面的售后支持服务,帮助客户解决任何技术问题。

    常见问题与解决方案


    1. Q:如何处理插入力过大的情况?
    A:如果遇到插入力过大的情况,建议选用带有导轨(-GP)或锁定螺丝(-LS2)的版本,它们有助于减轻插入力。
    2. Q:哪些部件适用于高密度信号传输?
    A:对于高密度信号传输,建议选择-100或-125针位数的型号,并搭配适当的镀层选项,如重金(-H)或闪金(-F)。

    总结和推荐


    QSS-XXX-XX-XXX-D-XXX-X-XX系列插座组件凭借其多样化配置、可靠性能和灵活的适用范围,在各种电子系统中表现出色。无论是对现有系统的升级还是新项目的开发,它都是一个值得信赖的选择。强烈推荐给追求高性能、稳定性和灵活性的用户。

QSS-075-01-F-D-A参数

参数
间距 640μm
排数 2
触头镀层
板上高度 3.63mm
针脚数 150pin
接合堆叠高度 -
触头镀层厚度 76nm
类型 Center Strip Contacts,Socket
长*宽*高 61.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSS-075-01-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSS-075-01-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSS-075-01-F-D-A QSS-075-01-F-D-A数据手册

QSS-075-01-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.18 ¥ 93.5626
96+ $ 10.9096 ¥ 91.2997
144+ $ 8.3512 ¥ 69.8891
240+ $ 7.488 ¥ 62.6655
480+ $ 5.7824 ¥ 48.3916
2544+ $ 5.4787 ¥ 45.85
库存: 55
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 93.56
直接购买
加入购物车
