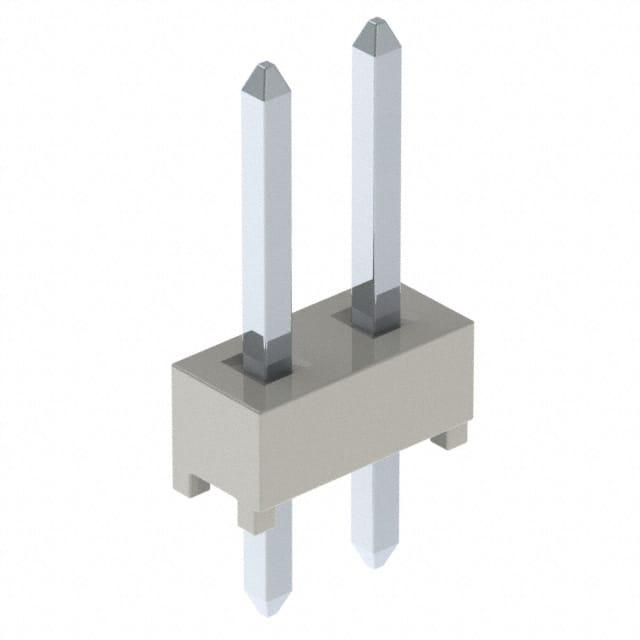

HTSW-101-07-T-D

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 2pin 6.3A 锡 通孔安装 2.54mm(长度)*5.08mm(高度)
供应商型号: HTSW-101-07-T-D
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-101-07-T-D

HTSW-101-07-T-D概述


    产品简介


    本技术手册介绍的是Samtec公司生产的高性能电子元器件——HTSW系列和TSW系列连接器。这些连接器广泛应用于各种电子设备中,包括工业自动化、通信设备、汽车电子和医疗设备等领域。它们具有高密度、高速传输和优异的电气性能等特点,适用于需要稳定、可靠连接的应用场景。

    技术参数


    - 型号:HTSW–116–11–G–S、HTSW–115–05–L–Q、TSW–209–09–F–S–RA
    - 引脚中心距:0.100英寸(2.54毫米)至0.300英寸(7.62毫米)
    - 温度范围:-55°C至+125°C(金镀层),-55°C至+105°C(锡镀层)
    - 额定电压:
    - 550 VAC(与SSW连接)
    - 500 VAC(与BCS或ESQ连接)
    - 450 VAC(与BCS或SSM连接,带RA/RE选项)
    - 400 VAC(与CES连接)
    - 电流承载能力(每针):
    - 5.2 A(与ESW、SSW、SLW、SSQ、SSM、BCS、SNT连接时)
    - 绝缘材料:
    - TSW:黑色玻璃填充聚酯
    - HTSW:自然液晶聚合物
    - 端子材料:磷青铜
    - 镀层:金或锡,覆盖50 µ"(1.27 µm)镍
    - 认证:符合RoHS标准

    产品特点和优势


    - 高可靠性:经过严格测试,确保在极端环境下仍能稳定工作。
    - 高电流承载能力:支持高达5.2 A的电流,满足多种高功率应用需求。
    - 宽温范围:能够在广泛的温度范围内工作,适用于恶劣环境。
    - 多样化配置:提供多种引脚中心距、引脚数及镀层选择,可灵活定制。
    - 坚固耐用:采用高性能材料制成,能够承受多次插拔操作。

    应用案例和使用建议


    应用案例:
    1. 工业自动化设备:连接控制系统与传感器。
    2. 通信设备:用于路由器和交换机之间的连接。
    3. 汽车电子:连接车身控制模块和传感器。
    使用建议:
    - 确保连接器安装位置稳固,避免振动引起的松动。
    - 在高温环境中使用时,建议选择金镀层以提高可靠性。
    - 连接时要确保正确的插入方向,避免误操作导致损坏。

    兼容性和支持


    - 兼容性:与Samtec的其他系列如SSW、SSQ、SSM、ESW、ESQ、BCS、BSW、CES、SLW等连接器相兼容。
    - 技术支持:Samtec提供详尽的技术文档和支持服务,包括设计指南和样品请求。如有任何疑问或需要定制化方案,可联系Samtec客服获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正常插入 | 确认插头与插座的方向正确,检查是否有异物阻挡 |
    | 插拔时出现接触不良 | 清理引脚上的氧化物或灰尘,检查镀层是否完好 |
    | 高温环境下使用出现故障 | 选择金镀层,确保工作温度在规定范围内 |

    总结和推荐


    HTSW系列和TSW系列连接器以其高可靠性、多样化的配置和出色的电气性能,在众多领域得到广泛应用。特别适合需要高电流承载能力和稳定连接的应用场合。鉴于其卓越的设计和可靠的性能,强烈推荐在关键系统中使用这些连接器。如果对具体应用有任何疑问,欢迎联系Samtec获得专业的技术支持。

HTSW-101-07-T-D参数

参数
触头镀层 - 配接
防护等级 -
排数 2
触头镀层厚度 - 配接 -
类型 Header,Push-Pull
颜色 -
额定电流 6.3A
间距-配接 2.54mm
针脚数 2pin
长*宽*高 2.54mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装

HTSW-101-07-T-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-101-07-T-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSW-101-07-T-D HTSW-101-07-T-D数据手册

HTSW-101-07-T-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
154+ $ 0.091 ¥ 0.758
770+ $ 0.0845 ¥ 0.7039
1540+ $ 0.0793 ¥ 0.6606
库存: 25000
起订量: 660 增量: 1
交货地:
最小起订量为:154
合计: ¥ 116.73
