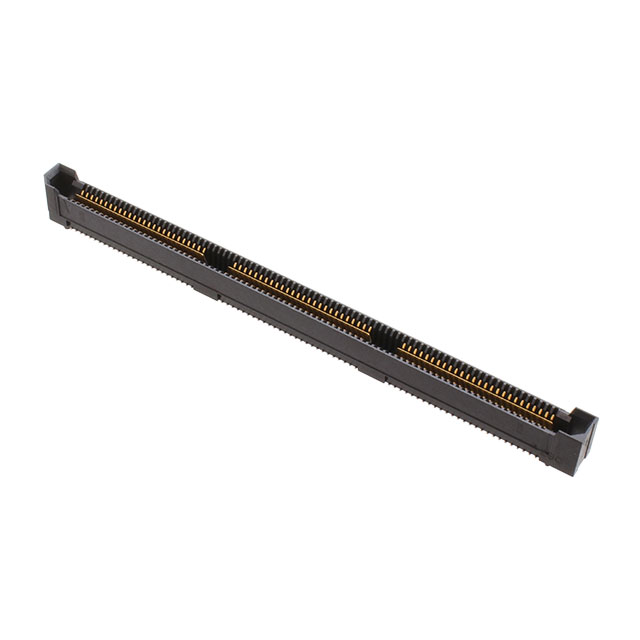

QRF8-078-05.0-L-D-A-GP

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Array,Female Sockets 2 156pin SMD,P=0.8mm 贴片安装 80.95mm(长度)*11.76mm(高度)
供应商型号: 200-QRF807805.0LDAGP
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QRF8-078-05.0-L-D-A-GP

QRF8-078-05.0-L-D-A-GP概述


    产品简介


    QRF8-XXX-XX.X-X-D-XX-A-XX-X-XX
    QRF8-XXX-XX.X-X-D-XX-A-XX-X-XX 是一种高速率插接式连接器(Socket Assembly),特别适用于需要高密度和高性能连接的应用场景。这种连接器采用独特的设计,确保了信号的稳定传输和良好的电气特性。它主要用于数据中心、通信设备和高性能计算等领域,以满足这些应用对数据传输速度和可靠性的高要求。

    技术参数


    以下是QRF8-XXX-XX.X-X-D-XX-A-XX-X-XX的技术规格:
    - 尺寸:主体部分长度为24.80mm(0.976英寸);宽度为1.25mm(0.049英寸)
    - 针数:可选5mm(5针)、7mm(7针)间距
    - 镀层:-L(轻选择性金/钝化锡)或-S(选择性金/钝化锡)
    - 接线方式:垂直双面引脚
    - 行规格:可选026、052和078针位(特定型号除外)
    - 包装:托盘或带卷
    - 材料:绝缘体为LCP,颜色为黑色;接触材料为铍铜;接地平面材料为磷青铜
    - 最大偏移量:"G"±0.50mm(.020英寸);"H"±0.08mm(.0031英寸)

    产品特点和优势


    1. 高密度设计:QRF8-XXX-XX.X-X-D-XX-A-XX-X-XX 采用了高密度布局,能够在一个较小的空间内实现更多的引脚,从而满足空间有限的应用需求。

    2. 卓越的电气性能:接触材料选用铍铜,确保了低接触电阻和长期稳定性,使得信号传输更加可靠。
    3. 良好的机械强度:接地平面采用磷青铜,增强了整体结构的稳定性,防止因震动等原因导致连接松动。
    4. 灵活的包装选项:提供托盘和带卷两种包装方式,适应不同应用场景的需求。
    5. 优异的耐久性:选用的材料和制造工艺确保了产品具有较长的使用寿命,适合长时间、高强度的工作环境。

    应用案例和使用建议


    应用场景:
    QRF8-XXX-XX.X-X-D-XX-A-XX-X-XX 主要应用于数据中心服务器的背板连接,以及通信设备的板间连接。例如,在高性能计算系统中,该连接器可以连接不同的处理器板,实现高速的数据交换。
    使用建议:
    1. 在安装过程中,确保接触区域无灰尘、油渍等污染物,避免影响电气性能。
    2. 根据具体应用场景选择合适的包装形式,如对于大批量自动化生产线,推荐使用带卷包装。
    3. 注意引脚的正确对齐,避免在装配时造成损坏。

    兼容性和支持


    QRF8-XXX-XX.X-X-D-XX-A-XX-X-XX 可以与具有相同规格的其他连接器相兼容,但要注意选择正确类型的连接器进行组装。厂商提供详细的技术支持和售后服务,包括产品手册、在线技术支持和定制化服务等。

    常见问题与解决方案


    问题1:连接器接触不良
    - 解决方案:检查接触区域是否有异物或氧化现象,必要时进行清洁处理。
    问题2:连接不稳定
    - 解决方案:确保安装过程中引脚正确对齐,并使用适当的工具进行压接操作。
    问题3:信号传输质量差
    - 解决方案:确认连接器的镀层是否正常,确保良好的电气接触。

    总结和推荐


    QRF8-XXX-XX.X-X-D-XX-A-XX-X-XX 连接器以其出色的电气性能、可靠的机械强度和灵活的包装选项,使其成为多种高端应用场景的理想选择。无论是在数据中心还是通信设备中,它都能提供稳定的信号传输,是一款值得信赖的产品。我们强烈推荐使用该款连接器以提升系统的整体性能和可靠性。

QRF8-078-05.0-L-D-A-GP参数

参数
排数 2
触头端接 -
针脚数 156pin
类型 Array,Female Sockets
颜色 -
触头类型 -
紧固类型 -
长*宽*高 80.95mm(长度)*11.76mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
