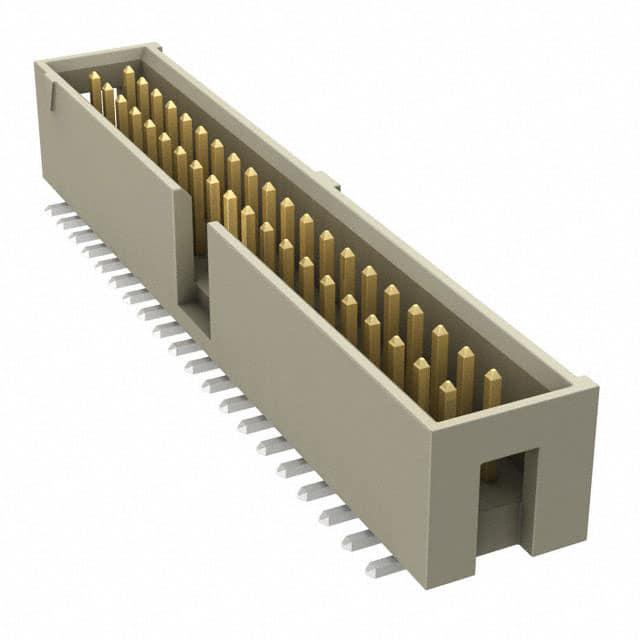

HTST-120-01-L-DV

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距20p双排排针, HTST系列, 直角, 表面
供应商型号: 200-HTST12001LDV
供应商: Mouser
标准整包数: 1

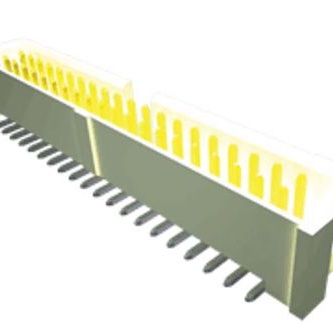

SAMTEC 矩形连接器 - 外壳 HTST-120-01-L-DV

HTST-120-01-L-DV概述


    产品简介


    本文介绍的是Samtec公司生产的系列TST、HTST和ZST电子元器件,它们主要用于电缆剥离和连接应用。这些组件提供了高效可靠的电连接解决方案,广泛应用于计算机、通信设备、工业自动化和汽车电子等领域。

    技术参数


    以下是根据技术手册提取的主要技术参数和规格信息:
    - 绝缘材料:
    - TST, ZST:黑色玻璃填充聚酯
    - HTST:自然LCP

    - 绝缘电阻:
    - ≥ 5000 MΩ(最小值)

    - 端子材料:
    - 磷青铜

    - 镀层选项:
    - Au(金)或Sn(锡),镀镍厚度为50 µ"(1.27 µm)
    - 电流承载能力:
    - 每个针头可承载3.4 A(对于IDSD/TST,两根针通电)
    - 工作温度范围:
    - Au镀层:-55°C 至 +125°C
    - Sn镀层:-55°C 至 +105°C
    - 阻燃等级:
    - UL 94V-O

    - 电压等级:
    - 交流425 V,直流600 V
    - 引脚排列:
    - 标准引脚数:05, 07, 08, 10, 12, 13, 15, 17, 20, 25, 32, 36
    - 外形尺寸:
    - 引脚间距:2.54 mm (.100")
    - 引脚长度:不同型号有所不同,详见手册

    产品特点和优势


    - 高效可靠:提供稳定的电气连接,确保长期使用无故障。
    - 多种规格:满足不同应用需求,具有灵活性。
    - 高可靠性:符合UL 94V-O阻燃标准,可在苛刻环境下使用。
    - 环保合规:RoHS符合要求,对环境友好。
    - 广泛应用:适用于计算机、通信设备、工业自动化和汽车电子等多个领域。

    应用案例和使用建议


    - 计算机和服务器:用于板级连接和背板互连,实现高速数据传输。
    - 通信设备:提供可靠的信号传输路径,确保通信质量。
    - 工业自动化:适应复杂工业环境,保证设备正常运行。
    - 汽车电子:应对严苛的工作条件,确保系统的稳定性。
    使用建议:
    - 在涉及金或选择性金镀层连接器的应用中,建议使用机械板式夹具以增加机械稳定性。
    - 如需更多定制化需求,可联系技术支持获取详细资料。

    兼容性和支持


    - 兼容性:与IDSD/TST、HTST系列的连接器兼容。
    - 其他解决方案:提供多种引脚排列和镀层选项,详见手册。
    - 支持:Samtec公司提供全面的技术支持和售后服务,可联系技术支持获得更多信息。

    常见问题与解决方案


    - 问题:如何处理引脚弯曲?
    - 解决办法:建议轻柔地矫正弯曲的引脚,避免强行拉直导致损坏。
    - 问题:连接器接触不良?
    - 解决办法:检查连接器是否安装到位,确保所有引脚都正确插入。
    - 问题:如何确认正确的镀层?
    - 解决办法:根据具体应用场景选择合适的镀层,并参考手册中提供的技术参数进行选择。

    总结和推荐


    总体来说,TST、HTST和ZST系列电子元器件以其卓越的电气性能、高可靠性及广泛的适用性,在市场上具备显著的竞争优势。它们不仅适用于各种电子设备的连接需求,还能应对严苛的工业环境。如果你需要一种高效且稳定的产品来实现可靠的数据传输,这些元器件无疑是理想的选择。强烈推荐在你的项目中考虑使用这些组件。

HTST-120-01-L-DV参数

参数
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 40pin
类型 Header,Push-Pull
颜色 -
长*宽*高 58.42mm(长度)*11.18mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

HTST-120-01-L-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTST-120-01-L-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC HTST-120-01-L-DV HTST-120-01-L-DV数据手册

HTST-120-01-L-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
