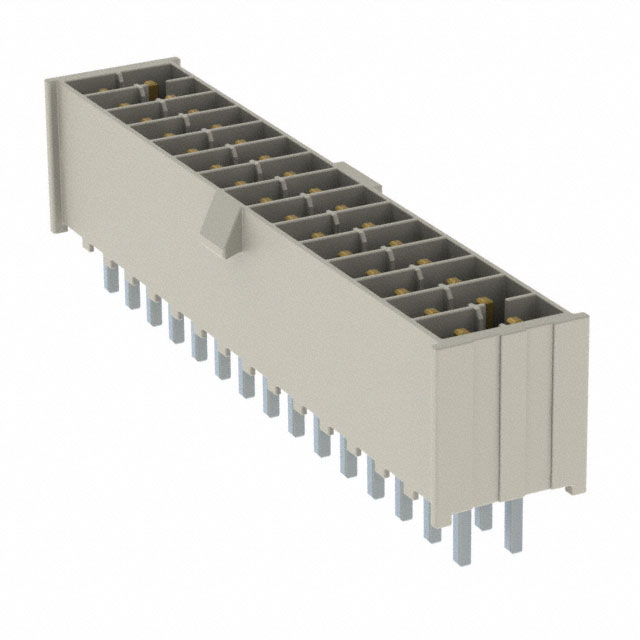

IPL1-115-01-S-D-K

厂牌: SAMTEC
产品描述: Header,Locking Ramp 2 30pin 金 通孔安装 39.62mm(长度)
供应商型号: 200-IPL111501SDK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 板载/直接线对板 IPL1-115-01-S-D-K

IPL1-115-01-S-D-K概述

    #

    产品简介


    本文档所介绍的电子元器件是Samtec公司生产的IPL1系列双排终端组件,主要用于高密度连接器应用。这类组件通过紧凑的设计实现了可靠的信号传输,在消费电子、工业控制、通信设备及医疗电子等领域具有广泛的应用前景。
    主要功能和应用领域
    - 功能:双排终端设计提供了稳定的信号连接和高效的电路管理能力,适合高速数据传输。
    - 应用领域:
    - 消费电子设备(如智能手机和平板电脑)
    - 工业自动化设备(如机器人控制器和传感器网络)
    - 数据通信设备(如交换机和路由器)
    - 医疗电子设备(如诊断成像系统)
    #

    技术参数


    以下是根据技术手册中列出的产品规格整理的技术参数摘要:
    | 参数 | 规格 |

    | 接口类型 | 双排终端连接器 |
    | 插针数量 | 支持每行最多25个插针,最大支持50个插针 |
    | 尺寸 | 单排终端间距:2.54mm(0.1英寸) |
    | 工作温度范围 | -40°C至+85°C |
    | 工作电压 | 最大50V |
    | 接触电阻 | ≤20mΩ |
    | 绝缘电阻 | ≥100MΩ |
    | 材料 | 绝缘体:LCP UL94-V0,黑色;基材:磷青铜 |
    | 表面处理 | 镀金、镀锡 |
    #

    产品特点和优势


    IPL1系列双排终端组件凭借其独特的设计特点在市场上占据一席之地,其主要优势如下:
    - 高可靠性:采用优质材料和精密制造工艺,确保长期稳定运行。
    - 灵活配置:支持多种引脚布局、表面安装和直角转接选项,满足不同应用场景的需求。
    - 环保设计:符合RoHS标准,对环境友好,适合现代化绿色电子产品。
    - 高效散热:通过优化结构设计提高散热性能,适用于高性能电子设备。
    #

    应用案例和使用建议


    应用案例
    IPL1系列双排终端组件已在多个领域得到广泛应用。例如,在工业控制领域,其可以用于复杂传感器阵列的数据接口;在通信领域,可用于高速数据传输的背板连接器。
    使用建议
    1. 在设计电路时,应充分考虑插针间距和排布,避免电磁干扰(EMI)。
    2. 确保组件安装牢固,避免因机械应力导致接触不良。
    3. 定期进行维护检查,特别是高温或高湿环境下的使用。
    #

    兼容性和支持


    IPL1系列终端组件可与多种主流芯片组和模块兼容,包括Intel、AMD等品牌的处理器。此外,Samtec公司提供详尽的技术支持服务,包括产品选型指南、设计文档和现场技术支持。
    #

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针弯曲 | 轻柔插入并调整定位角度 |
    | 连接不稳定 | 检查插针与插座之间的清洁度 |
    | 信号传输质量下降 | 更换镀金层,以减少氧化 |
    #

    总结和推荐


    总体而言,IPL1系列双排终端组件凭借其优异的性能表现、可靠的质量控制以及广泛的应用场景,成为电子设备设计中的理想选择。无论是对于新项目还是现有产品的升级,这款产品都值得推荐。
    推荐指数:★★★★☆(4/5)
    如果您正在寻找一款能够应对多样化需求的连接器解决方案,IPL1系列是一个非常值得考虑的选择。

IPL1-115-01-S-D-K参数

参数
电缆端接 -
针脚数 30pin
触头镀层厚度 -
类型 Header,Locking Ramp
颜色 -
电缆间距 -
排数 2
触头镀层
长*宽*高 39.62mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
