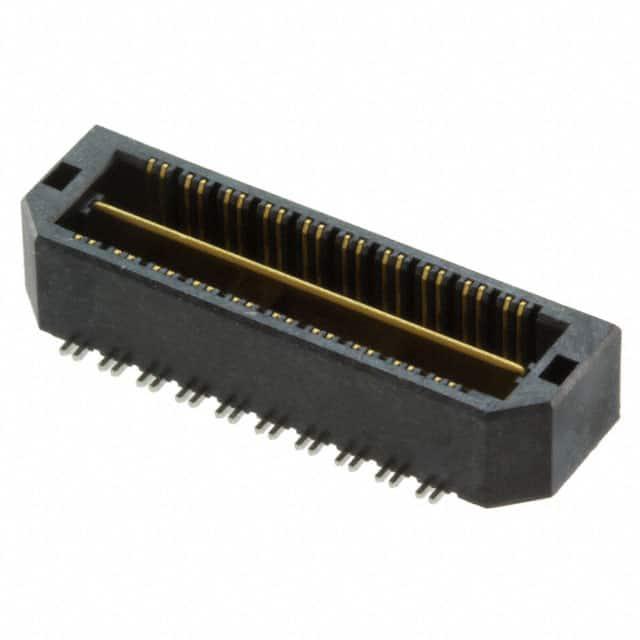

QTH-020-01-F-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距40p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: QTH-020-01-F-D-DP-A
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-020-01-F-D-DP-A

QTH-020-01-F-D-DP-A概述


    产品简介


    本文档介绍了Samtec公司的电子元器件——T-1G1-XX-X 和 QTH-30-XX-D-XX-A 系列终端组件。该产品主要用于高密度互连和信号传输的应用场合,适用于通信、计算机、工业自动化等多个领域。这些终端组件具有优异的电气特性和机械稳定性,能够在恶劣环境下提供可靠的连接解决方案。

    技术参数


    - 尺寸规格:
    - 引脚间距:0.1680英寸(4.267毫米)
    - 引脚长度:可定制,详见手册
    - 引脚材料:磷青铜
    - 电气特性:
    - 最大电流:未明确提及,具体视型号而定
    - 工作电压:未明确提及,具体视型号而定
    - 机械特性:
    - 推出力:对于01和02引脚样式,最小推出力为6盎司;对于03至09引脚样式,最小推出力为8盎司
    - 最小保持力:1磅
    - 工作环境:
    - 温度范围:未明确提及,具体视型号而定
    - 湿度范围:未明确提及,具体视型号而定

    产品特点和优势


    该终端组件的主要优势在于其卓越的可靠性和高密度互连能力。采用LCP绝缘材料和磷青铜引脚设计,使其在高温、高湿度等恶劣环境下仍能保持稳定的工作性能。此外,多种可选配置如对齐销、锁紧夹、导引柱等增强了安装的便利性和可靠性。

    应用案例和使用建议


    - 通信系统:可用于高速数据传输的背板连接器,确保信号完整性。
    - 工业自动化:用于机器间的数据传输和控制信号传输,提高生产效率。
    - 医疗设备:适用于需要高可靠性连接的医疗仪器,如心电图仪等。
    使用建议:
    - 在高频率和高带宽应用中,优先选择带有锁紧夹或导引柱的配置,以增强机械稳固性。
    - 确保安装时推入力符合规定标准,以保证良好的接触和信号传输质量。

    兼容性和支持


    该终端组件兼容多种引脚样式和封装形式,如双行(D)、托盘(TR)、全卷(FR)等。Samtec公司提供详尽的技术支持,包括安装指南、维护手册和客户技术支持服务。对于新应用项目,可联系Samtec互联处理组获取专业建议。

    常见问题与解决方案


    - 问题一:安装时发现插入力过大。
    - 解决方案:检查引脚是否正确插入,确认引脚与插座的对齐精度。
    - 问题二:保持力不足导致接触不良。
    - 解决方案:确认安装过程中是否有足够的推出力,必要时增加锁紧夹或导引柱以增强机械稳固性。
    - 问题三:信号传输不稳定。
    - 解决方案:检查信号线路是否存在干扰或噪声,确保接地良好,必要时更换为更高规格的引脚样式。

    总结和推荐


    综上所述,Samtec公司的T-1G1-XX-X 和 QTH-30-XX-D-XX-A 终端组件凭借其出色的电气特性和机械性能,在多个关键领域展现出强大的竞争力。推荐给需要高可靠性和高密度互连应用的用户选择这些产品。对于特定应用场景,建议详细阅读技术手册并咨询专业技术人员以获得最佳使用效果。

QTH-020-01-F-D-DP-A参数

参数
触头镀层
板上高度 4.06mm
针脚数 40pin
接合堆叠高度 5mm
触头镀层厚度 76nm
类型 Differential Pair Array,Male
间距 500μm
排数 2
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-020-01-F-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-020-01-F-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-020-01-F-D-DP-A QTH-020-01-F-D-DP-A数据手册

QTH-020-01-F-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 50.4
100+ ¥ 47.52
500+ ¥ 46.08
2500+ ¥ 44.64
5000+ ¥ 43.2
库存: 300
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 50.4
