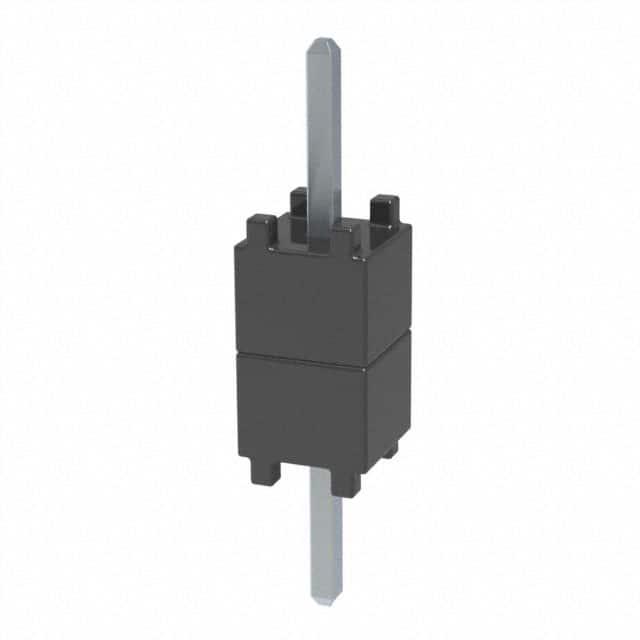

DW-01-07-T-S-200

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距1p单排排针, DW系列, 直角, 通孔安装
供应商型号: DW-01-07-T-S-200
供应商: Master
标准整包数: 500

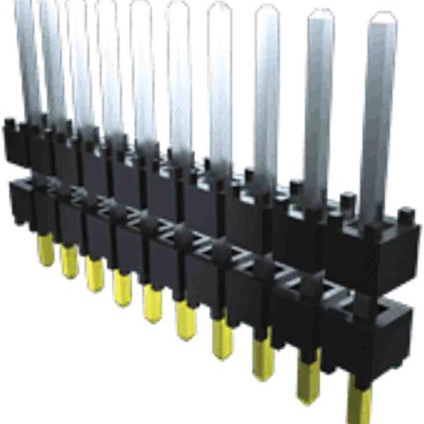

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) DW-01-07-T-S-200

DW-01-07-T-S-200概述


    产品简介


    本产品为DW, EW, ZW, HW-TH系列电子元器件,主要应用于电路板连接器领域。这类连接器设计用于实现柔性电子板的可靠堆叠,以满足各类电子设备的需求。它们可以广泛应用于工业自动化、通信设备、计算机系统以及各种需要高密度连接的应用场景中。

    技术参数


    - 针数每行:可根据需求定制
    - 堆叠高度:最小200 mil(5.08mm)
    - 镀层选项:
    - F:接触部位镀金,尾部镀锡
    - L:接触部位镀10 µ" (0.25 µm) 金,尾部镀锡
    - G:接触部位镀10 µ" (0.25 µm) 金,剩余部分镀金闪镀层
    - T:整个表面镀锡
    - 材料:
    - 绝缘体材料:DW, EW, ZW:黑色玻璃填充聚酯;HW:天然液晶聚合物
    - 端子材料:磷青铜
    - 操作温度范围:
    - 金镀层:-55 °C至+125 °C
    - 锡镀层:-55 °C至+105 °C
    - RoHS合规性:是
    - 无铅焊接:DW, EW, ZW:仅允许波峰焊;HW:支持无铅焊接
    - 兼容接头:SSW, SSQ, ESW, ESQ, CES, SLW, BSW, BCS, SSM, HLE, PHF
    - 电缆适配器:IDSS, IDSD, SMSD, SMSS

    产品特点和优势


    - 灵活的堆叠设计:支持从200 mil(5.08mm)到更大尺寸的多种堆叠高度,适用于不同厚度的电路板。
    - 广泛的镀层选择:提供了多种镀层选项,以适应不同的应用需求,确保长期可靠性。
    - 高机械稳定性:特别推荐使用机械板固定夹,以增强系统的机械稳定性。
    - 高温适应性:支持高至125°C的工作温度,适用于高温环境下的应用。
    - RoHS合规性:环保设计,符合RoHS标准,适用于对环保要求较高的项目。

    应用案例和使用建议


    - 工业自动化:适用于机器人控制、传感器连接等场景,确保高效稳定的数据传输。
    - 通信设备:适合于基站设备中,实现多层板之间的信号传递。
    - 计算机系统:可用于服务器主板,提高信号完整性并减少干扰。
    - 其他高密度连接需求:可应用于任何需要密集型连接器的场合。
    使用建议:
    - 散热管理:在高温环境下使用时,建议进行有效的散热管理。
    - 机械固定:特别是金或选择性金镀层连接器,应考虑增加机械板固定夹以提高系统稳定性。
    - 定期检查:使用过程中,定期检查连接器的接触部位和镀层状况,确保长期可靠运行。

    兼容性和支持


    - 兼容性:支持多种类型的接头和电缆适配器,确保广泛的应用场景。
    - 技术支持:提供详细的技术文档和支持,可以通过ipg@samtec.com获取更多帮助。

    常见问题与解决方案


    - Q: 如何确保连接器的可靠焊接?
    - A: 在焊接前仔细清洁连接器,使用正确的焊接温度和时间,避免过热。
    - Q: 如何选择合适的镀层?
    - A: 根据应用环境的湿度和温度选择适当的镀层,以确保长期可靠性。
    - Q: 如何提高机械稳定性?
    - A: 在安装过程中使用机械板固定夹,以减少震动和意外脱落的风险。

    总结和推荐


    DW, EW, ZW, HW-TH系列连接器以其独特的设计、广泛的镀层选择和出色的电气性能,在工业自动化、通信设备等领域表现出色。其在高温环境下的适应能力和机械稳定性使其成为众多应用的理想选择。尽管存在一定的成本限制和使用复杂性,但其卓越的性能和广泛的兼容性使其成为值得推荐的产品。建议在选用时根据具体应用场景和需求进行细致评估。

DW-01-07-T-S-200参数

参数
端接 焊盘
排数 1
长度- 堆叠高度 5.08mm
针脚数 1pin
触头镀层 - 柱(配接)
触头镀层厚度 - 柱(配接) -
颜色 黑色
间距 2.54mm
长*宽*高 2.54mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售

DW-01-07-T-S-200厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

DW-01-07-T-S-200数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC DW-01-07-T-S-200 DW-01-07-T-S-200数据手册

DW-01-07-T-S-200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.0357 ¥ 0.302
5000+ $ 0.0319 ¥ 0.2655
10000+ $ 0.0306 ¥ 0.2547
25000+ $ 0.029 ¥ 0.2414
50000+ $ 0.0282 ¥ 0.2307
100000+ $ 0.0271 ¥ 0.222
150000+ $ 0.0267 ¥ 0.2186
250000+ $ 0.0267 ¥ 0.2186
库存: 3990
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 151
