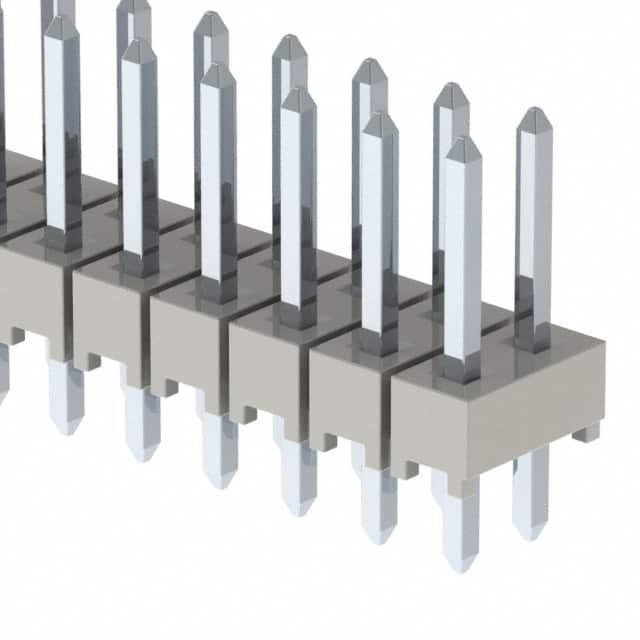

HTSW-130-07-T-D

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 60pin 6.3A 锡 通孔安装
供应商型号: HTSW-130-07-T-D
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-130-07-T-D

HTSW-130-07-T-D概述

    电子元器件产品技术手册:Samtec TSW和HTSW系列

    1. 产品简介


    Samtec TSW和HTSW系列是一种高性能的电子元器件,广泛应用于各种高密度连接器需求的场合。该系列包括通过孔式(.025" SQ POST HEADER)和直角引脚版本等多种设计。这些产品适用于高速数据传输和电力应用,提供稳定的电气连接和可靠的机械性能。

    2. 技术参数


    - 间距: .100" (2.54 mm) 中心距
    - 接触点材料: 磷化青铜镀层
    - 接触电阻: ≤20 mΩ
    - 电流容量:
    - TSW: 每个针1.0A
    - HTSW: 每个针5.7A
    - 电压等级:
    - TSW: 550VAC
    - HTSW: 550VAC (与SSW匹配), 500VAC (与BCS或ESQ匹配)
    - 工作温度范围:
    - -55°C 至 +125°C (金镀层)
    - -55°C 至 +105°C (锡镀层)
    - 阻燃性: 符合UL94 V-0标准
    - 环保认证: RoHS合规

    3. 产品特点和优势


    - 高可靠性: 通过多种镀层选项(如Au或Sn)提高连接稳定性和耐久性。
    - 多功能性: 支持单行、双行、三行和直角版本,满足多样化的连接需求。
    - 优异的电气性能: 低接触电阻和高电流容量,确保信号传输稳定。
    - 适应性强: 兼容广泛的电缆和板端连接器,方便集成到现有系统中。

    4. 应用案例和使用建议


    - 应用场景: 服务器、工业自动化、电信基础设施、医疗设备等需要高密度和高可靠性连接的应用。
    - 使用建议:
    - 在极端温度环境下使用时,优先选择金镀层以保证长期稳定性。
    - 对于高频信号传输,建议使用直角版本以减少信号损失。
    - 考虑到散热问题,在大电流应用中需注意适当的散热措施。

    5. 兼容性和支持


    - 兼容性: TSW和HTSW系列产品可以与Samtec自家的SSW、ESQ、BCS等多种板端连接器配合使用,实现高效的数据传输和电源分配。
    - 支持: Samtec提供全面的技术支持和客户定制服务,包括详细的安装指南和技术文档,确保客户能够正确安装和维护产品。

    6. 常见问题与解决方案


    - 问题: 接触不良
    - 解决方法: 检查并重新插入插头,确保无异物进入,检查引脚是否有变形或损坏。
    - 问题: 插拔力过大
    - 解决方法: 检查插头和插座是否匹配,确认是否有正确的装配步骤和润滑。
    - 问题: 温度过高导致损坏
    - 解决方法: 检查散热设计,确保环境温度在允许范围内,必要时增加外部散热装置。

    7. 总结和推荐


    Samtec TSW和HTSW系列是市场上一款极具竞争力的产品,以其高可靠性、多功能性和广泛的适用性而闻名。无论是在服务器还是工业自动化环境中,都能够提供出色的性能。因此,我们强烈推荐这一系列的产品用于需要高密度连接的场景。

HTSW-130-07-T-D参数

参数
触头镀层 - 配接
额定电流 6.3A
类型 Header,Push-Pull
间距-配接 2.54mm
触头镀层厚度 - 配接 -
排数 2
颜色 -
针脚数 60pin
防护等级 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装
