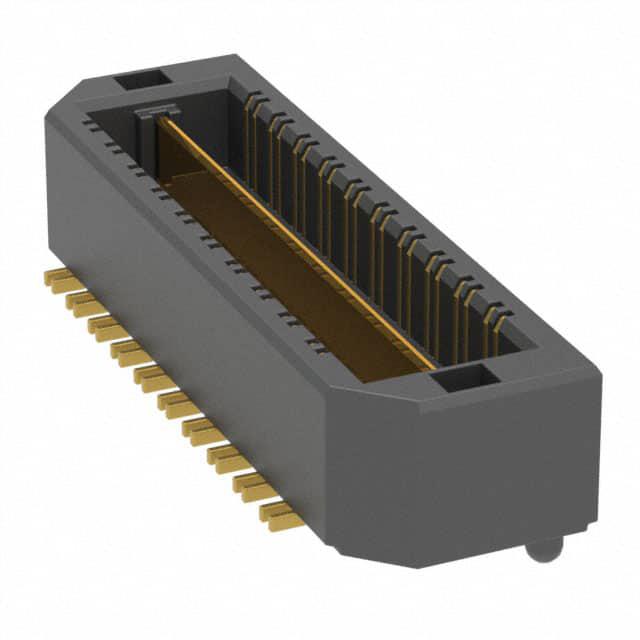

QTH-020-01-H-D-DP-A

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距40p双排排针, QTH系列, 直角, 表面
供应商型号: QTH-020-01-H-D-DP-A
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-020-01-H-D-DP-A

QTH-020-01-H-D-DP-A概述

    电子元器件技术手册:QTH-30-XX-D-XX 系列

    1. 产品简介


    QTH-30-XX-D-XX 系列是高性能电子元器件,广泛应用于通信设备、计算机网络、工业控制等领域。该系列产品主要包括信号接口连接器,旨在提供高效、可靠的电气连接,同时具有较高的机械强度和耐久性。

    2. 技术参数


    - 引脚间距: 0.5mm
    - 引脚数量: 可选 20, 40, 60, 80, 100(每行)
    - 材料: 绝缘体为 LCP UL94V-0,颜色为黑色;触点及接地平面为磷青铜
    - 电镀选项: F、L、G、C(具体参见表 1 和表 2)
    - 最大插入力: 6 盎司(-01 和 -02 引脚)/ 8 盎司(-03 至 -09 引脚)
    - 最小保留力: 1 磅(接地平面)
    - 工作温度范围: -40°C 到 +105°C
    - 电气特性:
    - 工作电压: 50V(直流)
    - 额定电流: 1A(每针)

    3. 产品特点和优势


    - 高密度连接: 支持每行最多 100 个引脚,适用于高密度电路设计。
    - 高可靠性: 使用磷青铜材料,确保了连接器的长期稳定性和耐用性。
    - 多样化电镀选项: 提供多种电镀选择,适应不同应用需求。
    - 锁定机制: 可选配多种锁定选项(如对齐销、锁定夹、摩擦锁),以提高连接的稳定性。

    4. 应用案例和使用建议


    QTH-30-XX-D-XX 系列常用于高速数据传输系统中,如服务器、路由器、交换机等。例如,在某服务器项目中,使用该连接器实现了高密度的背板连接,提高了系统的可靠性和数据传输速度。在实际使用中,建议仔细检查锁紧机制是否正常工作,并根据需要选择合适的引脚数量和电镀选项。

    5. 兼容性和支持


    QTH-30-XX-D-XX 系列可与同系列的其他产品兼容,例如 T-1GXX-XX 系列。厂商提供详细的技术支持文档和工程服务,以帮助用户正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题: 插入时感觉卡顿,无法顺利插入。
    - 解决方案: 检查是否有异物堵塞插槽,并确认锁定机制是否已正确配置。
    - 问题: 连接器在高温环境下工作不稳定。
    - 解决方案: 确认所选材料能够承受预期的工作温度范围,并选择适当的电镀选项。

    7. 总结和推荐


    QTH-30-XX-D-XX 系列是一款高性能、高可靠性的电子元器件,特别适合于高密度和高要求的应用场合。该系列产品具有丰富的配置选项和强大的技术支持,非常适合各类专业领域的应用。强烈推荐在高密度连接和高性能要求的环境中使用。

QTH-020-01-H-D-DP-A参数

参数
触头镀层厚度 760nm
类型 Differential Pair Array,Male
间距 500μm
排数 2
触头镀层
板上高度 4.06mm
针脚数 40pin
接合堆叠高度 5mm
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-020-01-H-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-020-01-H-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-020-01-H-D-DP-A QTH-020-01-H-D-DP-A数据手册

QTH-020-01-H-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 84
100+ ¥ 79.2
500+ ¥ 76.8
2500+ ¥ 74.4
5000+ ¥ 72
库存: 14
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 84
直接购买
加入购物车
