FFSD-05-D-06.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 10 路, 美国线规 30 awg, 灰色
供应商型号: SR-FFSD-05-D-06.00-01-N
供应商: 海外现货
标准整包数: 1

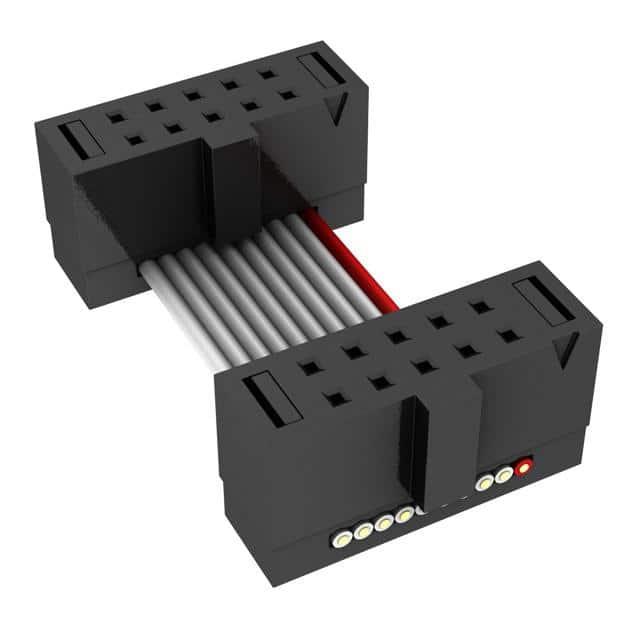

SAMTEC 矩形线缆 FFSD-05-D-06.00-01-N

FFSD-05-D-06.00-01-N概述

    电子元器件产品技术手册

    产品简介


    本文档详细介绍了由SAMTEC公司生产的FFSD系列电子元器件。FFSD系列产品是一种双排女性IDC(绝缘位移连接器)组件,主要用于各种电缆和电路板之间的连接。它们广泛应用于电信、计算机网络、工业自动化控制等领域,能够提供高效、可靠的连接解决方案。

    技术参数


    - 型号编号: FFSD-XX-X-XX.XX-01-X-X-XXX
    - 尺寸: 50mil x 50mil(厚度)
    - 材质: 绝缘体为PBT UL94V-0(黑色),接触端为铍铜
    - 导线: 30 AWG,7/38,镀锡,多股,灰色PVC绝缘层
    - 镀层: 接触区0.000010英寸金镀层,其余部分为0.000200英寸镀锡
    - 装配长度:
    - 使用-D"XX"选项时,最小装配长度为4.00英寸(101.6毫米)
    - 其他选项最小装配长度为1.00英寸(25.4毫米)
    - 容差: 除非特别指定,所有尺寸均以英寸为单位
    - 连接器选项:
    - -RW: 反向布线(不与-RN1或-RN2一起使用)
    - -D"XX": 蔷薇链(最小2.00英寸,每次增加1.00英寸)
    - -R: 反转(不与-M或-O一起使用)
    - -RN1: 反向极化凹槽(不与-RW或-RN2一起使用)
    - -RN2: 反向极化凹槽(不与-RW或-RN1一起使用)
    - -M: 中间反转(需要-D"XX"选项)
    - -O: 外部反转(需要-D"XX"选项)
    - -SR: 应力缓解(不与-O、-M、-R或-D"XX"一起使用)

    产品特点和优势


    - 高度兼容性: FFSD系列产品能够轻松适配多种电缆和连接器,确保不同应用场景下的灵活性。
    - 可靠的电气性能: 所有产品均通过100%电气测试,确保短路和开路的高可靠性。
    - 抗拉强度: 应力缓解选项能够承受5磅(约22牛顿)的直拉力,提供额外的安全保障。
    - 精确制造: 尺寸公差严格控制,确保组装精度和一致性。
    - 反向布线和极化选项: 提供多种布线和极化选项,以适应复杂的电路设计需求。

    应用案例和使用建议


    FFSD系列产品非常适合用于需要高密度连接的应用场合,例如:
    - 电信基站:高密度数据传输连接。
    - 工业控制系统:复杂环境下的可靠连接。
    - 计算机网络:服务器间的高速数据交换。
    使用建议:
    - 在连接前确保导线切割正确,不超过电缆厚度的50%。
    - 根据具体应用场景选择合适的反向布线和极化选项,以提高可靠性。
    - 定期进行电气和应力测试,确保长期稳定运行。

    兼容性和支持


    FFSD系列产品具有高度的兼容性,能够与各种标准电缆和连接器匹配。SAMTEC公司提供了全面的技术支持和维护服务,包括详细的用户手册、在线技术支持以及快速响应的客户服务。

    常见问题与解决方案


    1. 问题: 导线切割过长导致不稳定。
    - 解决办法: 按照手册建议,切割导线不超过电缆厚度的50%,确保精确度。
    2. 问题: 连接不稳定。
    - 解决办法: 确保选择了正确的选项(如-D"XX"),并按要求正确组装。
    3. 问题: 电气测试失败。
    - 解决办法: 检查连接器装配是否正确,重新进行100%电气测试。

    总结和推荐


    总体而言,FFSD系列电子元器件凭借其高度可靠的电气性能、多样化的选项配置和广泛的应用场景,是一款非常值得推荐的产品。无论是在电信、计算机网络还是工业控制领域,它都能发挥出色的表现。用户可以根据自己的具体需求选择合适的型号和选项,以实现最佳的应用效果。强烈建议选择FFSD系列作为高性能连接解决方案的最佳选择。

FFSD-05-D-06.00-01-N参数

参数
长*宽*高 152.4mm(长度)
零件状态 在售
包装方式 散装

FFSD-05-D-06.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FFSD-05-D-06.00-01-N数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形线缆 SAMTEC FFSD-05-D-06.00-01-N FFSD-05-D-06.00-01-N数据手册

FFSD-05-D-06.00-01-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 11.825 ¥ 100.8673
50+ $ 10.7875 ¥ 92.0174
100+ $ 9.55 ¥ 81.4615
500+ $ 8.475 ¥ 72.2917
1000+ $ 6.75 ¥ 57.5775
库存: 6000
起订量: 26 增量: 1
交货地:
最小起订量为:25
合计: ¥ 2521.68
