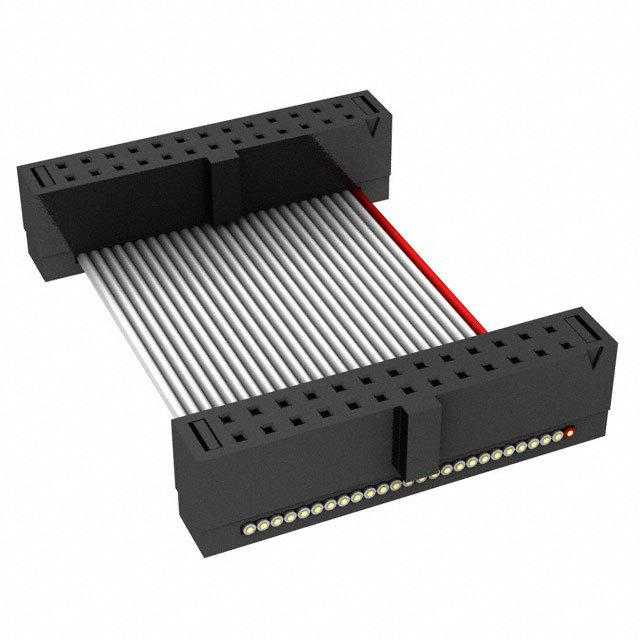

FFSD-13-D-15.00-01-N

产品分类: 矩形线缆
厂牌: SAMTEC
产品描述:
供应商型号: Q-FFSD-13-D-15.00-01-N
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形线缆 FFSD-13-D-15.00-01-N

FFSD-13-D-15.00-01-N概述

    电子元器件产品技术手册

    1. 产品简介


    本文档详细介绍了一种高性能的双排线对插连接器(Double Row Female IDC Assembly)——FFSD系列。该产品主要用于各类电子设备中,如计算机、通讯设备及工业控制系统等。通过高效的信号传输和可靠的机械连接,FFSD系列为复杂电路系统提供了解决方案。

    2. 技术参数


    - 产品型号:FFSD-XX-X-XX.XX-01-X-X-XXX
    - 连接方式:双排线对接
    - 尺寸规格:最小长度4.00mm(含附加选项)
    - 接触材料:铍铜(BeCu),镀金(金厚0.000010英寸,镍厚0.000050英寸)
    - 导线规格:30 AWG,7/38,镀锡,绞合,灰色PVC绝缘层
    - 工作温度范围:未指定
    - 电气特性:每根引脚承受力不超过0.25英寸
    - 安装方式:带反向接线标志,可用于单端或双端安装

    3. 产品特点和优势


    - 高效信号传输:采用优质金属材料确保高效的数据传输,减少信号衰减。
    - 坚固耐用:接触件使用高导电率的铍铜材料,并通过先进的镀层工艺增加其耐久性和抗腐蚀能力。
    - 灵活配置:通过多样化的选项组合(如-D"XX”、-RN1等),实现不同应用场景下的定制化需求。
    - 易于识别:独特的第一位置指示器及反向接线标志方便安装和维护。

    4. 应用案例和使用建议


    - 计算机内部布线:适用于主板、显卡和其他扩展卡之间的连接,确保稳定的数据传输。
    - 工业控制设备:广泛应用于各种工业控制系统中,如自动化生产线中的传感器信号采集。
    - 通信设备:适用于网络路由器、交换机等通信设备中的信号接口连接。
    使用建议:
    - 在安装过程中需注意导线不能超过电缆绝缘层末端25%,以保证良好的信号传输效果。
    - 当使用带有应力释放功能的选项时,确保最大拉力不超过5磅(约22牛顿)。

    5. 兼容性和支持


    - 兼容性:该系列产品设计灵活,可与其他标准规格的IDC连接器无缝对接。
    - 技术支持:由制造商Samtec Inc.提供全面的技术支持服务,包括安装指导、故障排查及售后维修。

    6. 常见问题与解决方案


    - Q: 导线如何正确剪裁?
    - A: 参考手册中提供的剪裁指导,确保导线不超过电缆绝缘层末端25%。
    - Q: 如何判断是否已成功安装?
    - A: 每个组件出厂前均经过100%电气测试和高压测试,确保没有短路或断开情况。
    - Q: 遇到无法正常传输信号怎么办?
    - A: 检查连接处是否有松动或损坏,必要时重新安装并进行电气测试确认。

    7. 总结和推荐


    综上所述,FFSD系列双排线对插连接器凭借其卓越的电气性能、灵活的配置选项及坚固耐用的特点,在多种应用场合中表现出色。无论是在严苛的工作环境中还是普通消费电子产品里,它都展现了极高的性价比和可靠性。因此,对于寻求高质量连接解决方案的工程师和技术人员来说,这款产品是一个值得信赖的选择。

FFSD-13-D-15.00-01-N参数

参数
零件状态 在售

FFSD-13-D-15.00-01-N厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
