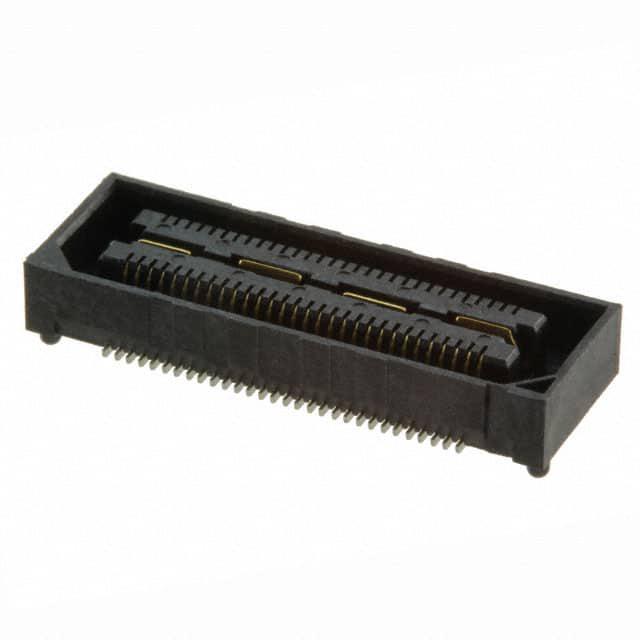

QSH-030-01-L-D-K

产品分类: 背板连接器 - ARINC
厂牌: SAMTEC
产品描述: Conn Micro High Speed Socket Strip SKT 60 POS 0.5mm Solder ST SMD Tray
供应商型号: 200-QSH03001LDK
供应商: Mouser
标准整包数: 1
SAMTEC 背板连接器 - ARINC QSH-030-01-L-D-K

QSH-030-01-L-D-K概述


    产品简介


    产品名称:QSH-30-01-D-XX 双排高密度插座组件
    产品类型:电子连接器,具体为双排高密度插座(High Density Socket Assembly),适用于多种电子设备及电路板间的信号传输。
    主要功能:该组件用于高速数据传输、信号分配、电源分配等多种应用场合,确保稳定的电气连接。设计上考虑了小型化和高密度集成的需求,使其适用于空间有限的应用环境。
    应用领域:广泛应用于通信设备、计算机网络、工业自动化控制系统、航空航天设备、医疗仪器等领域。

    技术参数


    | 参数 | 描述 |

    | 引脚间距 | 0.05 mm(单行每行可达150个位置) |
    | 产品尺寸 | 高度:2.03 mm,宽度可依据需求定制 |
    | 引脚数量 | 单行最大150个引脚(需特定选项支持) |
    | 材料 | 绝缘材料:UL94V-0级黑LCP;接触材料:磷青铜 |
    | 工作温度范围 | -40°C至+85°C |
    | 插拔次数 | ≥1000次 |
    | 插入力 | ≤5N |
    | 拔出力 | ≥2N |

    产品特点和优势


    - 高密度设计:通过减小引脚间距实现更高的信号密度,适用于需要节省空间的现代电子系统。
    - 多种安装选项:包括对齐销、锁定夹、导柱、摩擦锁、防错销等不同选项,提供灵活的安装解决方案。
    - 可靠的电气性能:具有低电阻率和良好的信号完整性,确保在高速数据传输时的数据稳定性和可靠性。
    - 多功能兼容性:可以用于多种不同场景,如自动化控制、通讯、医疗器械等。

    应用案例和使用建议


    应用案例:
    在一台医疗设备中,该连接器被用于内部电路板之间传输生物信号,要求具备高可靠性和稳定性。由于采用了特殊设计的摩擦锁和对齐销,即使在频繁振动环境下也能保持良好的连接状态。
    使用建议:
    - 根据实际应用场景选择合适的安装选项,例如当空间有限且需要较高的装配精度时,建议使用导柱。
    - 注意定期检查并清洁接触区域,以避免灰尘或异物造成接触不良。
    - 遵循正确的安装指南,防止因不当操作导致的损坏。

    兼容性和支持


    兼容性:该连接器与多种其他电子元器件兼容,但请注意某些选项如锁定夹可能不适合自动放置,需手动安装。制造商提供了详细的安装指南和技术支持文档。
    支持:制造商SAMTEC公司提供了全方位的技术支持服务,包括在线资源中心、客户服务热线以及电子邮件咨询等渠道。对于复杂项目,可联系专业工程师进行一对一咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保插头完全插入,清洁接触点,并检查是否有损坏部件。 |
    | 插入力过大 | 调整施加力量的方向,确认引脚未弯曲。 |
    | 频繁故障 | 根据制造商指导检查安装过程,必要时更换新件。 |

    总结和推荐


    QSH-30-01-D-XX 是一款高性能的双排高密度插座组件,具有优良的电气性能、稳定可靠的机械结构以及丰富的配置选项。无论是在研发还是生产阶段,都能满足各种复杂的市场需求。特别适合对信号传输质量和连接可靠性要求极高的应用场景。因此,强烈推荐给寻求高效、可靠连接解决方案的专业人士和企业。

QSH-030-01-L-D-K参数

参数
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
