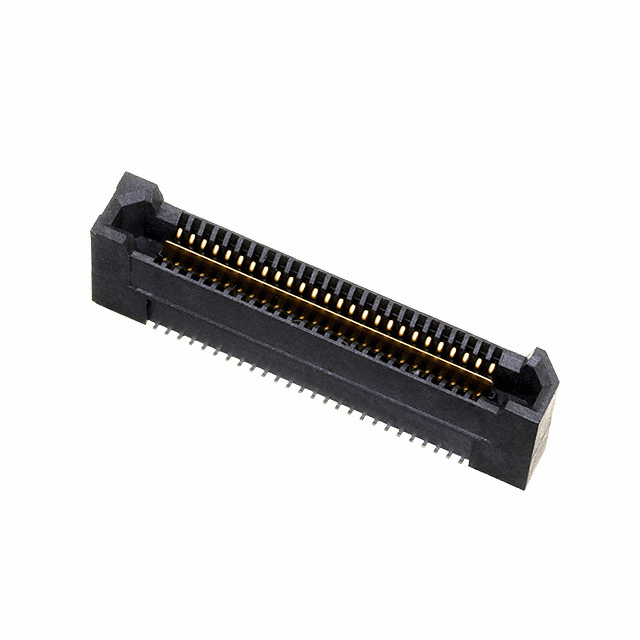

QRF8-026-07.0-L-D-A

厂牌: SAMTEC
产品描述: Array,Female Sockets 800μm 2 52pin 7mm,10mm,12mm 7.01mm 250nm 金 SMD,P=0.8mm 贴片安装 28.37mm(长度)*11.76mm(高度)
供应商型号: 200-QRF802607.0LDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QRF8-026-07.0-L-D-A

QRF8-026-07.0-L-D-A概述

    电子元器件技术手册解析:QRF8-XXX-XX.X-DV-XX系列

    产品简介


    QRF8-XXX-XX.X-DV-XX系列是一款高性能、多用途的电子连接器组件,专为现代通信、工业自动化及高端消费电子应用设计。它主要由绝缘体(LCP,黑色)和导电接触件(铍铜)构成,具有双垂直结构设计,支持高密度布线和优异的信号传输性能。产品采用轻量化的材质与紧凑的设计,适用于需要精密安装与可靠连接的应用场景。
    主要功能包括:
    - 高频信号传输
    - 支持差分对和接地平面设计
    - 双垂直引脚结构便于焊接和组装
    应用领域广泛,例如:
    - 数据中心交换机
    - 5G通信设备
    - 工业控制板卡
    - 高性能计算系统

    技术参数


    以下是QRF8-XXX-XX.X-DV-XX系列的核心技术参数和规格:
    | 参数名称 | 规格值 | 备注 |
    |
    | 尺寸 | 24.80 mm × 0.80 mm (典型值) | 宽度与高度 |
    | 引脚数量 | 52个引脚(标准配置) | 支持扩展到更多引脚 |
    | 引脚材料 | BeCu(铍铜) | 高导电性和耐久性 |
    | 接触件镀层 | 轻选金/半光锡 | 增强抗氧化性能 |
    | 最大推力 | 信号引脚:1.80 N | 接地引脚:4.44 N |
    | 绝缘体材料 | LCP(液晶聚合物) | 高温稳定性和良好机械性能 |
    | 工作温度范围 | -40°C 至 +85°C | 满足宽温环境要求 |
    支持的选项和附件包括:
    - 导电平面支持
    - 聚酰亚胺薄膜垫片
    - 引导销和对齐销

    产品特点和优势


    QRF8-XXX-XX.X-DV-XX系列连接器凭借以下特点在市场上脱颖而出:
    1. 高可靠性:铍铜材料的高强度与耐用性,确保长期使用下的稳定性。
    2. 低损耗传输:采用轻选金/半光锡镀层,减少信号损耗并提高抗干扰能力。
    3. 灵活配置:支持多种引脚间距和配置,适应不同的PCB布局需求。
    4. 易用性:双垂直结构设计方便焊接,同时提供了引导销与对齐销选项以提升装配精度。
    相比其他竞争产品,其独特的高密度设计与多选项组合使其在有限空间内实现更高效能。

    应用案例和使用建议


    该系列产品广泛应用于服务器背板、工业级计算机和5G通信设备。以下是一些典型应用场景及其优化建议:
    1. 数据中心服务器
    建议在高速数据传输通道中优先选用双垂直引脚设计,以增强信号完整性和抗噪性能。
    2. 5G基站设备
    针对高频传输需求,建议增加聚酰亚胺薄膜垫片,以进一步降低电磁干扰。
    3. 嵌入式系统
    在空间受限的场合下,利用其紧凑型设计,可显著节省PCB面积并简化组装流程。

    兼容性和支持


    QRF8-XXX-XX.X-DV-XX系列与Samtec其他同类产品保持良好的兼容性,可以无缝对接到现有设备中。此外,制造商提供全面的技术支持服务,包括样品申请、定制化设计咨询及快速响应的售后服务团队,确保客户快速部署并优化其产品。

    常见问题与解决方案


    以下为用户可能遇到的一些常见问题及其解决方法:
    1. 插拔力过大
    解决方案:检查接触件镀层是否符合规格,必要时重新进行表面处理。

    2. 装配精度不足
    解决方案:建议使用对齐销辅助安装,并确保PCB孔径与引脚匹配。
    3. 信号失真严重
    解决方案:检查接地平面设计是否合理,并调整聚酰亚胺薄膜垫片的位置。

    总结和推荐


    总体而言,QRF8-XXX-XX.X-DV-XX系列连接器以其高密度、高可靠性和多选项灵活性成为电子元器件领域的佼佼者。无论是在性能、成本还是兼容性方面,都表现出色。因此,对于需要高效信号传输与紧凑设计的应用场景,我们强烈推荐这一系列产品。同时,Samtec提供的完善支持体系也为项目的成功实施提供了有力保障。
    如需进一步了解或订购,请联系Samtec官方渠道获取详细信息和支持。

QRF8-026-07.0-L-D-A参数

参数
触头镀层厚度 250nm
类型 Array,Female Sockets
间距 800μm
排数 2
触头镀层
板上高度 7.01mm
针脚数 52pin
接合堆叠高度 7mm,10mm,12mm
长*宽*高 28.37mm(长度)*11.76mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
