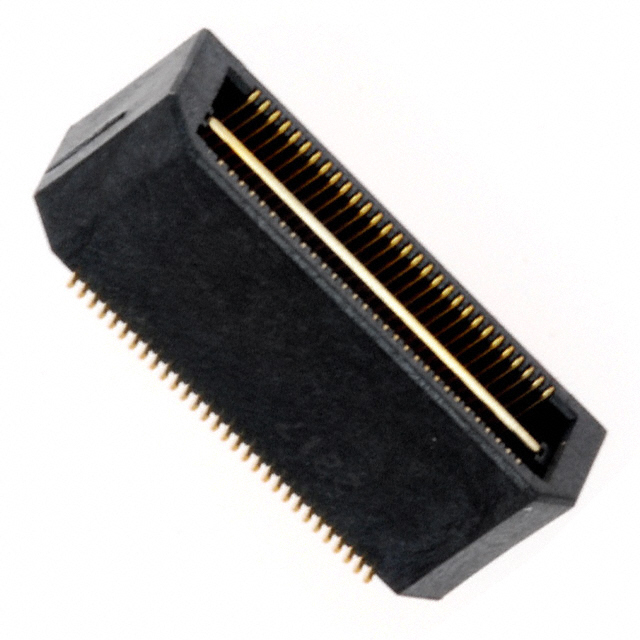

QTH-030-02-C-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 60pin 8mm 7.26mm 1.27μm 金 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: QTH-030-02-C-D-A-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-030-02-C-D-A

QTH-030-02-C-D-A概述


    产品简介


    本文介绍了Samtec公司的QTH-XXX系列电子元器件。这是一款双排高密度终端组件,适用于多种电子设备中的信号传输和接地需求。QTH-XXX系列可用于高要求的应用场景,例如计算机主板、服务器背板以及电信设备中。产品提供多种配置选项,以满足不同设计需求,如引脚长度、锁定机制、固定方式等。

    技术参数


    以下是QTH-XXX系列的主要技术规格:
    - 引脚数量:可选30、60、90、120、150个引脚(每行)
    - 行间距:单排、双排可选
    - 引脚风格:-01至-10,以及-GP、-FL、-RT1、-LC等选项
    - 铅材质:磷青铜
    - 引脚镀层:3 μ英寸选择性金,锡镍合金(-F)、10 μ英寸选择性金,锡镍合金(-L)、30 μ英寸金,3 μ英寸金(-H)及50 μ英寸选择性金,锡镍合金(-C)
    - 封装:托盘、带卷包装
    - 尺寸:多种尺寸规格,详见图纸
    - 工作温度范围:-40°C至+85°C
    - 绝缘材料:LCP UL94V-0,黑色

    产品特点和优势


    QTH-XXX系列具有以下显著特点:
    - 高度灵活性:提供了丰富的配置选项,包括不同数量的引脚、不同长度的引脚和不同的固定方式,使设计师能够根据具体需求定制化选择。
    - 高可靠性:采用高性能材料,确保长期稳定运行。引脚镀层提供多种选择,确保最佳的电连接性能。
    - 紧凑设计:独特的高密度设计,占用空间小,适合高集成度的设计。
    - 便于安装:多种锁定和固定选项,使得安装过程更加简便且可靠。

    应用案例和使用建议


    QTH-XXX系列适用于各类需要高速数据传输和高密度布线的设备。例如,在计算机服务器背板中,它们用于连接多块电路板之间的高速数据总线;在通信设备中,用于实现不同模块间的高效信号传输。对于设计者而言,建议优先考虑双排配置以最大化利用空间;在高电流应用场景下,推荐选择镀金厚度较高的镀层,以提高接触可靠性。

    兼容性和支持


    QTH-XXX系列与其他电子元器件兼容良好,特别是与其配套的固定装置和锁紧机构。制造商Samtec公司提供了详尽的技术支持和服务,包括样品请求、工程咨询和技术文档下载,确保用户能充分利用产品功能。

    常见问题与解决方案


    1. 安装过程中如何确保引脚对齐?
    - 确保使用正确规格的对齐销(Alignment Pin),并在安装前仔细检查是否有任何损坏或弯曲。

    2. 如何判断引脚镀层是否合适?
    - 根据应用中的电流大小和频率来决定。高电流和高频应用应选用镀金厚度更大的镀层以提高可靠性。

    3. 如何处理产品在运输过程中的损坏?
    - 使用原包装进行储存和运输,并在收到货物时仔细检查包装完整性。如果发现损坏,请立即联系供应商。

    总结和推荐


    综上所述,QTH-XXX系列是一款极为出色的高密度终端组件,具有广泛的适用性和强大的性能。无论是为了满足紧凑设计还是提升系统可靠性,它都是一个极佳的选择。鉴于其卓越的设计和全面的功能,我们强烈推荐将QTH-XXX系列纳入任何需要高速、高密度连接的应用项目中。

QTH-030-02-C-D-A参数

参数
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 7.26mm
针脚数 60pin
接合堆叠高度 8mm
触头镀层厚度 1.27μm
长*宽*高 20mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QTH-030-02-C-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-030-02-C-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-030-02-C-D-A QTH-030-02-C-D-A数据手册

QTH-030-02-C-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.2552 ¥ 136.0357
130+ $ 12.6048 ¥ 105.4864
195+ $ 11.388 ¥ 95.3033
455+ $ 10.9064 ¥ 91.2729
库存: 62
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 136.03
直接购买
加入购物车
