HSEC8-130-01-S-RA

厂牌: SAMTEC
产品描述: Samtec 边缘连接器, HSEC8系列, 30路, 0.8mm 节距, 表面 安装, 母
供应商型号: 200-HSEC813001SRA
供应商: Mouser
标准整包数: 1

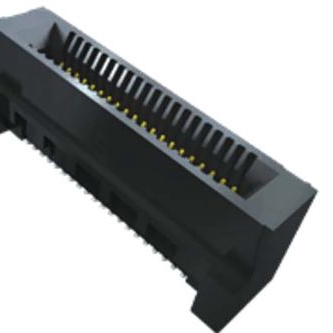

SAMTEC 卡边缘连接器 - 边缘板连接器 HSEC8-130-01-S-RA

HSEC8-130-01-S-RA概述

    高速边缘卡系统:HSEC8系列技术手册解析

    一、产品简介


    HSEC8系列高速边缘卡系统是专为高密度、高性能需求设计的产品,广泛应用于数据中心、服务器、存储设备及通信基础设施等领域。其核心特点是提供高达64 Gbps的PAM4性能,支持PCI Express® 3.0到6.0标准,能够满足现代高速计算和数据传输的需求。产品具备多样的安装方式(垂直、直角、边缘安装等)和定制化选项,确保设计灵活性。

    二、技术参数


    | 参数 | 描述 |

    | 接触点间距 | 0.80 mm |
    | 总位数 | 最大可达200位 |
    | 工作温度范围 | -55°C 至 +125°C |
    | 最大电流 | 3.0 A(每两个针脚) |
    | 电压等级 | 240 VAC |
    | 插拔次数 | 高达数千次 |
    HSEC8系列采用边锋接触技术(Edge Rate® contacts),优化信号完整性并延长使用寿命。同时,其绝缘材料为黑色LCP(液晶聚合物),而接触材料则选用铜合金或铍铜,以保证长期稳定性和可靠性。
    三、产品特点与优势
    HSEC8系列的最大卖点在于其高度的设计灵活性,无论是针对特定应用场景还是未来扩展需求,都能轻松实现定制化生产。此外,其支持多种高速协议和接口类型,使得该产品非常适合需要高速数据传输的场合。
    产品还特别强调了误配容错能力,允许一定程度上的X-Y轴方向上的偏差,增强了装配过程中的适应性。结合坚固的摺叠弹簧技术(HTEC8)和差分对配置(HSEC8-DP),进一步提升了整体性能表现。
    四、应用案例与使用建议
    HSEC8系列产品常被用于高性能计算机、服务器背板以及存储阵列之中。例如,在大型数据中心环境中,它可以作为关键部件连接不同的处理单元与内存模块,从而加速信息交换速度。
    为了最大化发挥这些组件的优势,建议根据具体的应用环境选择合适的插槽数量与布局,并确保良好的接地和屏蔽措施来减少电磁干扰。对于高负载情况下的长期运行,则需定期检查连接器的状态,必要时更换磨损严重的部分。

    五、兼容性和支持


    HSEC8系列边缘卡系统支持多种安装方式,包括垂直、直角、边缘安装及通过孔式设计。它不仅能够与其他品牌的同类产品互换使用,而且还能无缝对接相应的电缆组件。Samtec公司提供了全面的技术支持服务,涵盖从初始选型到后期维护的所有环节。

    六、常见问题与解决方案


    以下是一些常见的使用问题及其解决方法:
    1. 信号质量下降
    检查是否正确设置了阻抗匹配,并确认所有连接点都已牢固锁紧。

    2. 过热现象
    确保良好的散热设计,增加通风孔或安装风扇辅助降温。
    3. 接触不良
    清洁触点表面,必要时更换新的连接器。
    七、总结与推荐
    综上所述,HSEC8系列高速边缘卡系统凭借卓越的技术参数、灵活的设计方案以及广泛的适用性,在当前快速发展的IT行业中占据重要地位。如果您正在寻找一款能够满足复杂应用需求且具有较高性价比的解决方案,那么HSEC8无疑是一个值得考虑的选择。我们强烈推荐给那些希望提升系统性能的企业和个人用户。

HSEC8-130-01-S-RA参数

参数
长*宽*高 32.61mm(长度)*12.05mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘
