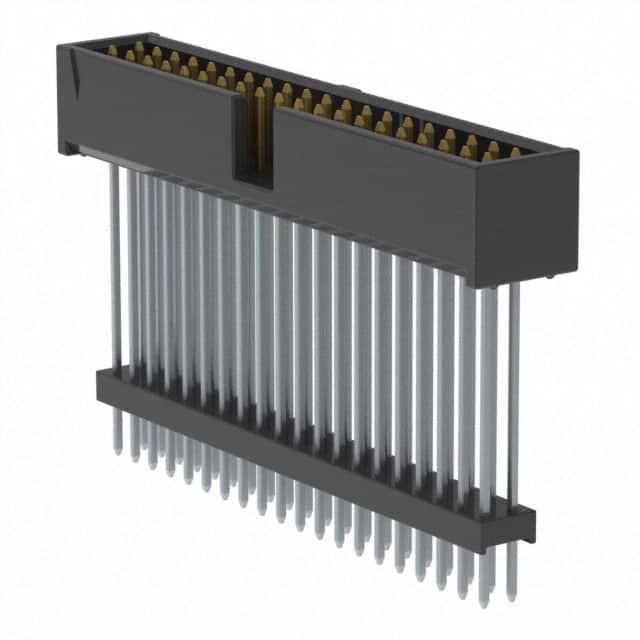

ZSS-120-08-S-D-1125

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Elevated,Header,Push-Pull 2 40pin Male Pin 通孔安装 54.61mm(长度)*9.27mm(高度)
供应商型号: N-ZSS-120-08-S-D-1125
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ZSS-120-08-S-D-1125

ZSS-120-08-S-D-1125概述


    产品简介


    本技术手册介绍了由Samtec公司生产的ZSS、HTSS及TSS系列电子元器件。这些电子元器件主要包括双排针座连接器,主要用于工业控制、通信设备、汽车电子、消费电子产品等多个领域。它们以其高可靠性、良好的电气性能和广泛的应用范围而受到市场的青睐。

    技术参数


    以下是这些连接器的技术规格和性能参数:
    - 绝缘材料:
    - TSS、ZSS:黑色玻璃填充聚酯
    - HTSS:自然PCT

    - 绝缘电阻:
    - 最小值为5000兆欧

    - 终端材料:
    - 磷青铜,镀层为金(Au)或锡(Sn)加镍(Ni)

    - 操作温度范围:
    - 金镀层:-55°C至+125°C
    - 锡镀层:-55°C至+105°C

    - 阻燃等级:
    - UL 94V-O

    - 耐压能力:
    - 交流电压:1000VRMS

    - RoHS合规性:
    - 符合RoHS标准


    产品特点和优势


    - 兼容性强:这些连接器能够与多种其他连接器(如SSW、SSQ、ESW、ESQ等)相匹配,提高了设计的灵活性。
    - 耐高温性能:HTSS系列特别适用于需要耐高温的工作环境。
    - 高性能材料:采用高质量材料确保了长期稳定的电气性能。
    - 机械稳定性:采用机械板支撑夹具以增加机械稳定性,特别是在金或选择性金镀层的应用中。

    应用案例和使用建议


    这些连接器广泛应用于多个行业,如工业控制、通信设备和汽车电子等。例如,在工业控制系统中,它们可以用于实现传感器数据采集和设备间的信号传输。在汽车电子中,它们可用于汽车ECU的内部连接。为了确保最佳性能,建议在安装时使用机械板支撑夹具,以增强机械稳定性。

    兼容性和支持


    这些连接器能够与多种其他连接器兼容,具体参见制造商官网。制造商还提供详细的技术支持和维护服务,以确保产品在各种应用中的稳定性和可靠性。

    常见问题与解决方案


    - 问题1:连接器在焊接过程中出现脱焊现象。
    - 解决方案:检查焊接温度和时间,确保达到制造商的推荐参数。
    - 问题2:连接器插拔次数减少。
    - 解决方案:检查插拔力是否在规范范围内,调整接触压力。
    - 问题3:连接器出现电气性能下降。
    - 解决方案:检查焊接质量和接触面的清洁度,重新焊接或更换连接器。

    总结和推荐


    综上所述,ZSS、HTSS和TSS系列连接器以其高可靠性、优异的电气性能和广泛的适用性,成为众多应用场景的理想选择。推荐在需要高可靠性和高电气性能的环境中使用这些连接器,尤其是在工业控制和汽车电子等领域。

ZSS-120-08-S-D-1125参数

参数
触头端接 -
针脚数 40pin
类型 Elevated,Header,Push-Pull
颜色 -
触头类型 Male Pin
紧固类型 -
排数 2
长*宽*高 54.61mm(长度)*9.27mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

ZSS-120-08-S-D-1125厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZSS-120-08-S-D-1125数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC ZSS-120-08-S-D-1125 ZSS-120-08-S-D-1125数据手册

ZSS-120-08-S-D-1125封装设计

查看详情并下载
Symbol
Footprint
3D Model
