QTH-060-03-H-D-A

厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 500μm 2 120pin 11mm 10.27mm 760nm 金 SMD,P=0.5mm 贴片安装 40.01mm(长度)*7.11mm(高度)
供应商型号: QTH-060-03-H-D-A
供应商: 云汉优选
标准整包数: 1

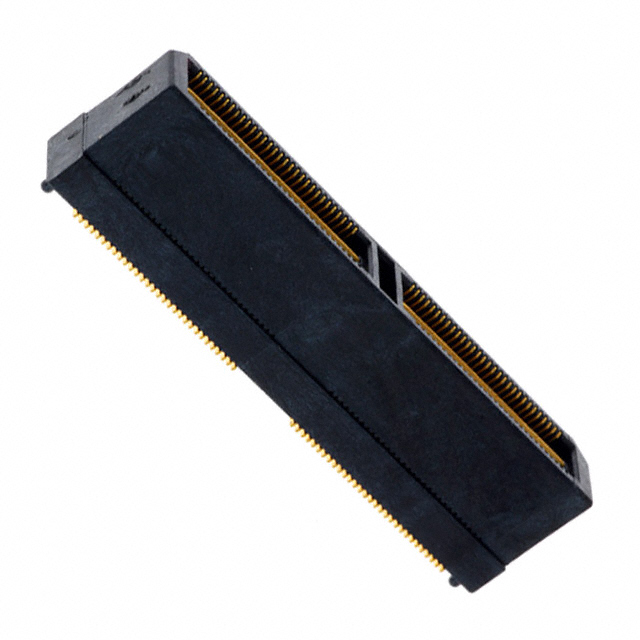

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTH-060-03-H-D-A

QTH-060-03-H-D-A概述

    电子元器件产品技术手册

    产品简介


    本产品为双排高密度终端装配(Double Row High Density Terminal Assembly),型号为QTH-XXX-XX-X-D-XXX-XX-X-XX。适用于广泛的应用领域,如通信设备、计算机网络、工业自动化控制系统等。该产品具有高度的灵活性和可靠性,能够满足各种复杂的连接需求。

    技术参数


    以下是QTH-XXX-XX-X-D-XXX-XX-X-XX的主要技术参数:
    - 引脚数:-030, -060, -090, -120, -150(每行)
    - 包装选项:单排/双排(-D)
    - 电镀规格:
    - -F:接触区域3µ英寸选择性金,尾部镀锡
    - -L:接触区域10µ英寸选择性金,尾部镀锡
    - -H:接触区域30µ英寸金,尾部3µ英寸金
    - -C:接触区域50µ英寸选择性金,尾部镀锡
    - 导线风格:-01, -02, -03, -04, -05, -06, -07, -08, -09, -10
    - 引导柱(Guide Posts):仅适用于-01和-02
    - 摩擦锁定(Friction Locks):不与引导柱选项共存
    - 固定选项:-RT1(需要-A选项)
    - 锁扣选项:-LC
    - 锁定夹选项:-LC
    - 卡舌选项:-L
    - 包装方式:托盘或带卷式包装(可选)

    产品特点和优势


    - 高密度连接:提供高密度引脚布局,节省空间且提高系统集成度。
    - 多种电镀选择:根据不同的应用需求,可以选择不同厚度和材料的电镀,以适应不同的电气和机械要求。
    - 多样的封装选项:提供多种封装选项,适用于各种组装工艺和应用场合。
    - 良好的机械强度:经过优化设计,保证连接可靠性和耐用性。

    应用案例和使用建议


    - 通信设备:用于路由器、交换机等设备中的高速数据传输连接。
    - 计算机网络:应用于服务器、存储设备等的高速接口连接。
    - 工业自动化控制系统:用于各种传感器、执行器之间的信号传输。
    使用建议:
    - 在选择引脚风格时,需考虑引脚尺寸和安装条件。
    - 选择合适的电镀规格以确保长期稳定的工作性能。
    - 注意引导柱和锁定夹的使用限制,避免与其他选项冲突。

    兼容性和支持


    - 与QSH-D-GP兼容,但不支持QSH-D-RA-GP选项。
    - 供应商提供全面的技术支持和售后服务,包括安装指南、故障排除手册和技术咨询服务。

    常见问题与解决方案


    1. 问题:无法实现可靠的机械连接。
    解决方案:检查安装过程中是否有工具损伤引脚,重新安装或更换新的组件。
    2. 问题:电气性能不稳定。
    解决方案:确认电镀规格符合要求,检查是否存在虚焊现象,必要时进行重新焊接。
    3. 问题:组装过程中遇到困难。
    解决方案:参考安装指南,确保所有步骤正确无误,如果仍有问题,联系供应商技术支持团队。

    总结和推荐


    QTH-XXX-XX-X-D-XXX-XX-X-XX是一个高性能、多功能的双排高密度终端装配产品。其多样化的配置选项使其适用于各种复杂的应用环境。综合考虑其性能稳定性、兼容性和可靠性,强烈推荐在高端电子设备中使用该产品。

QTH-060-03-H-D-A参数

参数
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 10.27mm
针脚数 120pin
接合堆叠高度 11mm
触头镀层厚度 760nm
长*宽*高 40.01mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-060-03-H-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-03-H-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTH-060-03-H-D-A QTH-060-03-H-D-A数据手册

QTH-060-03-H-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
