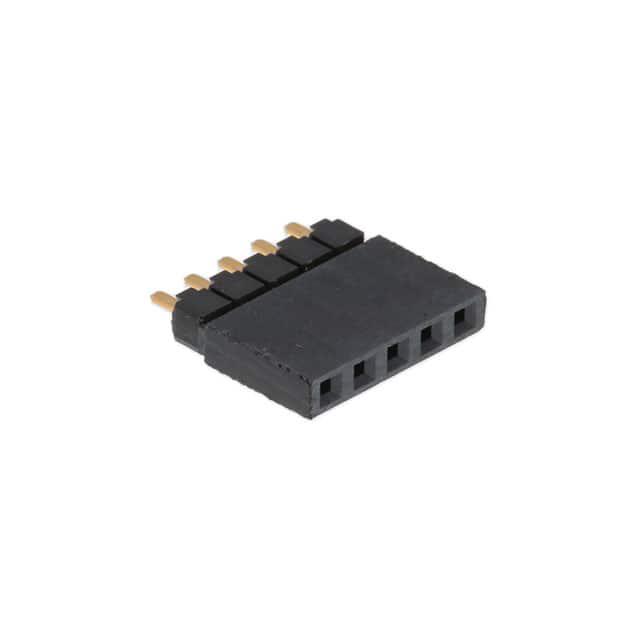

ESW-105-12-G-S

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 1 5pin 推锁 Forked 通孔安装 13.21mm(长度)*2.41mm(高度)
供应商型号: 200-ESW10512GS
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ESW-105-12-G-S

ESW-105-12-G-S概述


    产品简介


    产品类型与功能:
    本文档涉及的是由Samtec公司生产的电子元器件,具体为一种带有焊接尾部的连接器(Solder Tail Connector)。这种连接器主要用于电子设备中的信号传输,具有稳定可靠的电气连接性能,适用于多种类型的电子产品。
    应用领域:
    这些连接器广泛应用于通信设备、计算机、工业控制设备及消费电子产品中。它们在要求高可靠性的场合尤为适用,如数据中心、网络设备及汽车电子等领域。

    技术参数


    | 参数名称 | 描述 |

    | 接触方式 | 单双排可选(单排使用SSW-50-S,双排使用SSW-50-D) |
    | 插入力 | 低插入力:使用C-17-X-X;标准插入力:使用C-8-X-X |
    | 镀层选择 | 可选择镀金和镀锡,具体参数如20µ"选择性金在接触区域等 |
    | 尺寸 | 插针间距为0.1英寸(2.54mm),长度规格需根据具体位置而定 |
    | 锁定铅选项 | 可选锁定铅设计(参见图纸图4,第2页) |
    | 极化选项 | 带极化指示(参见图纸图3,第2页) |

    产品特点和优势


    特点与优势:
    - 稳定性:提供多种镀层选择以增强可靠性,如20µ"选择性金在接触区域,确保长期使用中的电气连接稳定性。
    - 适用性广:支持单双排配置,灵活适应不同的安装需求。
    - 易于维护:带有锁定铅设计和极化指示,方便识别正确的插拔方向,避免误操作导致的损坏。

    应用案例和使用建议


    应用案例:
    这种连接器经常用于数据中心机柜内部的线路板之间,或者作为工业控制系统中控制板与接口板之间的连接点。在这些应用场景中,它们需要具备较高的机械强度和电气性能。
    使用建议:
    - 在组装时,注意确保所有接触部位都正确连接,特别是单排或多排配置。
    - 对于极化指示部分,应严格按照图纸指示进行安装和连接,防止反向插入导致损坏。

    兼容性和支持


    兼容性:
    这些连接器支持与其他采用相同规格的部件兼容,特别是对于特定的镀层选项和安装方式。
    支持服务:
    制造商提供详尽的技术文档和支持服务,以便用户在安装过程中遇到问题时能够及时获得帮助。同时,提供了包装和运输的标准规范,以确保产品在交付过程中的安全。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻过高 | 检查接触面是否有污物或氧化,并清洁处理 |
    | 插入力过大 | 确保使用适当的插入力工具,避免过度施力 |
    | 极化指示不明显 | 检查连接器上的极化标记是否正确对齐 |

    总结和推荐


    总结:
    该连接器具备出色的稳定性和多功能性,尤其适用于需要高可靠性的环境。其提供的多种镀层选项和灵活性使得它能够在不同应用场景中发挥重要作用。
    推荐:
    鉴于其出色的性能和多样的配置选择,我们强烈推荐使用该连接器产品。无论是初次尝试还是大规模生产,该产品都是值得信赖的选择。

ESW-105-12-G-S参数

参数
类型 Elevated Socket,Push-Pull
颜色 -
触头类型 Forked
紧固类型 推锁
排数 1
触头端接 -
针脚数 5pin
长*宽*高 13.21mm(长度)*2.41mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ESW-105-12-G-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESW-105-12-G-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC ESW-105-12-G-S ESW-105-12-G-S数据手册

ESW-105-12-G-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.2425 ¥ 18.9491
86+ $ 1.5876 ¥ 13.4152
516+ $ 1.026 ¥ 8.6697
1032+ $ 0.8856 ¥ 7.4833
2021+ $ 0.756 ¥ 6.3882
5031+ $ 0.5985 ¥ 5.0573
10019+ $ 0.4305 ¥ 3.6377
库存: 116
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.94
